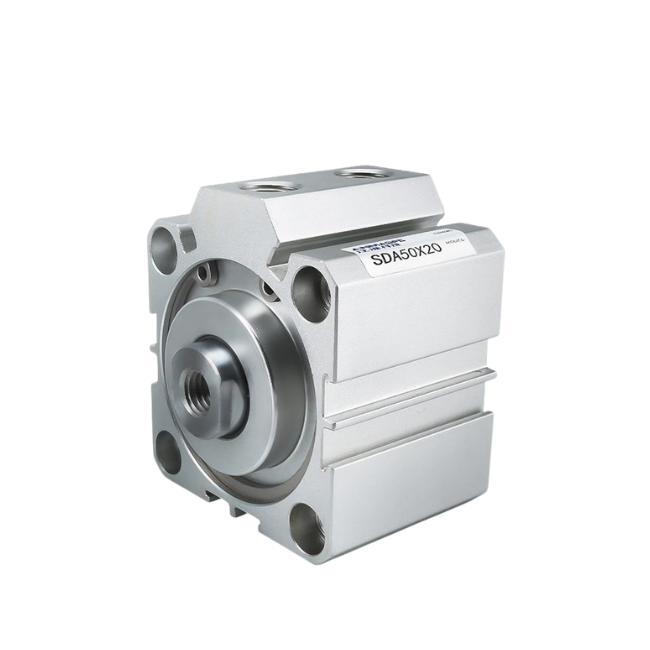

Xy lanh khí nén SDA vuông 12, 16, 20, 25, 32, 40, 50, 63

I. Tổng quan về xy lanh khí nén SDA vuông

Xy lanh khí nén SDA vuông thiết kế thân vuông nhỏ gọn, dùng trong hệ thống tự động hóa yêu cầu tiết kiệm không gian lắp đặt. Khả năng hoạt động ổn định, độ bền cao, dễ dàng tích hợp vào nhiều loại máy móc khác nhau. Cấu tạo gồm các bộ phận như thân xy lanh, piston, trục piston, phớt làm kín, nắp trước, nắp sau. Thiết kế vuông giúp tăng độ chắc chắn, hỗ trợ lắp đặt cố định dễ dàng hơn so với các dòng xy lanh tròn truyền thống.

Hoạt động dựa trên nguyên lý sử dụng khí nén để tạo lực đẩy piston di chuyển tịnh tiến, giúp thực hiện các thao tác như đẩy, kéo, kẹp, nâng hạ trong hệ thống. Với  cấu trúc đơn giản nhưng hiệu quả, đánh giá cao về tính linh hoạt, độ tin cậy trong quá trình vận hành.Đa dạng kích thước khác nhau như 12, 16, 20, 25, 32, 40, 50, 63, đáp ứng đa dạng nhu cầu sử dụng từ các ứng dụng nhẹ đến trung bình trong công nghiệp. Là lựa chọn tối ưu cho các doanh nghiệp đang tìm kiếm giải pháp truyền động khí nén tiết kiệm, bền bỉ và hiệu quả.

II. Ưu điểm nổi bật xy lanh khí nén SDA vuông

Được ưa chuộng trong các hệ thống tự động hóa, xy lanh khí nén SDA vuông sở hữu nhiều ưu điểm nổi bật về thiết kế, độ bền và khả năng vận hành ổn định.

• Thiết kế nhỏ gọn, tiết kiệm không gian với kiểu dáng thân vuông giúp tối ưu diện tích lắp đặt, phù hợp hệ thống máy móc có không gian hạn chế.
• Độ bền cao, chống ăn mòn tốt nhờ thân được làm từ hợp kim nhôm anod hóa, giúp tăng khả năng chịu lực, chống oxy hóa trong môi trường công nghiệp.
• Vận hành ổn định, ít rò rỉ khí nhờ hệ thống phớt chất lượng cao đảm bảo độ kín, giúp xy lanh hoạt động êm ái, hạn chế hao hụt khí nén.
• Lắp đặt linh hoạt, dễ tích hợp, có thể kết hợp với nhiều phụ kiện như đế gá, đầu nối, cảm biến hành trình, thuận tiện khi lắp vào dây chuyền tự động.
• Đa dạng kích thước, đáp ứng nhiều nhu cầu, đa dạng kích thước giúp phù hợp với nhiều ứng dụng từ tải nhẹ đến trung bình.
• Chi phí hợp lý, dễ bảo trì bởi giá thành cạnh tranh, linh kiện phổ biến giúp việc thay thế, sửa chữa nhanh chóng và tiết kiệm chi phí.

III. Thông số kỹ thuật xy lanh khí nén SDA vuông

• Tên sản phẩm: Xy lanh khí nén SDA vuông
• Đường kính: 12, 16, 20, 25, 32, 40, 50, 63
• Hành trình: 5 – 100 mm
• Áp suất: 1 – 10bar
• Nhiệt độ: -10 – 70 độ C
• Kiểu hoạt động: Tác động kép
• Môi chất; Khí nén đã lọc
• Thân: Hợp kim nhôm
• Trục: Thép mạ
• Phớt: NBR, PU
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

IV. Nguyên lý hoạt động xy lanh khí nén SDA vuông

Xy lanh khí nén SDA vuông hoạt động dựa trên nguyên lý sử dụng áp suất khí nén để tạo ra chuyển động tịnh tiến của piston, để sinh lực đẩy kéo phục. Khí nén được đưa vào một đầu của xy lanh thông qua van điện từ, tạo áp lực lên bề mặt piston. Tác động của áp suất khí, piston di chuyển theo một hướng đẩy ra hoặc kéo vào, giúp trục piston thực hiện công việc. Khi khí nén được cấp sang đầu còn lại, piston sẽ di chuyển ngược lại, tạo thành chuyển động hai chiều.

Lượng khí dư ở đầu còn lại sẽ được xả ra ngoài qua cổng xả, giúp xy lanh hoạt động liên tục và ổn định. Quá trình cấp xả khí diễn ra liên tục nhờ hệ thống van điều khiển, giúp xy lanh vận hành nhịp nhàng trong dây chuyền tự động. Nhờ nguyên lý này giúp xy lanh thực hiện nhiều chức năng như đẩy, kẹp, ép, định vị sản phẩm trong các hệ thống sản xuất công nghiệp.

V. Ứng dụng thực tế của xy lanh khí nén SDA vuông

Với thiết kế nhỏ gọn, vận hành ổn định, dễ lắp đặt, xy lanh khí nén SDA vuông được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp, tự động hóa.

• Trong dây chuyền sản xuất tự động dùng để đẩy, kéo, định vị sản phẩm trên băng chuyền, giúp tăng tốc độ và độ chính xác trong sản xuất.
• Ngành đóng gói bao bì ứng dụng trong các máy đóng gói để ép, dập, kẹp, phân loại sản phẩm.
• Ngành cơ khí chế tạo giúp hỗ trợ thao tác như kẹp chi tiết, ép khuôn, nâng hạ, cố định vật liệu trong quá trình gia công.
• Ngành điện, điện tử sử dụng trong hệ thống lắp ráp linh kiện, nơi yêu cầu độ chính xác cao, không gian lắp đặt hạn chế.
• Ngành thực phẩm, dược phẩm tham gia vào dây chuyền sản xuất, đóng gói tự động nhờ khả năng hoạt động sạch, an toàn.
• Máy móc tư động, mini thiết bị nhỏ gọn xy lanh phù hợp cho các thiết bị có thiết kế nhỏ, yêu cầu tính linh hoạt cao.

VI. Vai trò của xy lanh SDA vuông trong hệ thống khí nén

Trong hệ thống khí nén, xy lanh SDA vuông giữ vai trò là bộ phận chấp hành chính, giúp tạo chuyển động để vận hành may móc, thiết bị.

• Chuyển đổi năng lượng khí nén thành cơ năng, biến áp suất khí thành lực kéo đẩy giúp thực hiện thao tác như ép, kẹp, đẩy sản phẩm.
• Điều khiển chuyển động chính xác khi kết hợp với van điện từ và cảm biến, giúp kiểm soát hành trình, vị trí piston ổn định, chính xác.
• Kết nối, hỗ trợ cơ cấu máy, bộ phận trung gian để liên kết giữa nguồn khí, cơ cấu khí, giúp hệ thống hoạt động tốt.
• Tối ưu không gian, thiết kế hệ thống nhờ kiểu dáng vuông, dễ bố trí trong cụm máy nhỏ, khu vực lắp đặt hạn chế.
• Nâng cao hiệu quả tự động hóa, giảm sức lao động thủ công, tăng năng suât, đảm bảo tính đồng đều trong sản xuất.

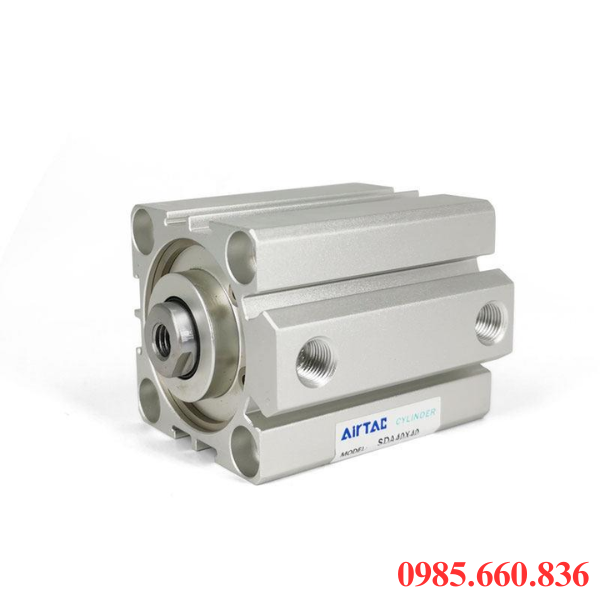

VII. Lỗi thường gặp, cách khắc phục khi sử dụng xy lanh khí nén SDA vuông

Trong quá trình vận hành, xy lanh khí nén SDA vuông có thể gặp một số lỗi phổ biến, việc nhận biết sớm, xử lý đúng cách giúp tăng tuổi thọ, đảm bảo hiệu suất hoạt động.

• Xy lanh hoạt động yếu, lực đẩy không đủ do áp suất khí thấp, rò rỉ khí, tải quá lớn, cần kiểm tra nguồn khí, siết chặt đầu nối, điều chỉnh áp suất phù hợp, chọn xy lanh có lực lớn hơn.
• Rò rỉ khí tại đầu nối, thân xy lanh vì hỏng phớt, lỏng ren, lắp đặt sai kỹ thuật, nên thay phớt mới, kiểm tra và siết chặt các khớp nối, đảm bảo lắp đúng tiêu chuẩn.
• Piston di chuyển không đều, bị giật bởi khí nén không sạch, thiếu bôi trơn, có dị vật bên trong, nên lắp bộ lọc khí, tra dầu bôi trơn định kỳ, vệ sinh hệ thống.
• Xy lanh không hoạt động nguyên nhân là van điện từ lỗi, tác đường khí, không có nguồn khí, nên kiểm tra van, đường ống, nguồn cấp khí.
• Tiếng ồn lớn khi vận hành vì xả khí mạnh, thiếu giảm thanh mài mòn bên trong, cần lắp giảm thanh, kiểm tra, thay thế linh kiện nếu cần.
• Mòn, cong trục piston do lắp lệch tâm, tải không đều, làm việc qua tải, khắc phục bằng cách lắp đặt đúng kỹ thuật, sử dụng thêm phụ kiện dẫn hướng, chọn đúng tải.

VIII. Những lưu ý khi sử dụng xy lanh khí nén SDA vuông

Để đảm bảo xy lanh khí nén SDA vuông hoạt động ổn định, bền bỉ, an toàn, người vận hành cần lưu ý những điểm sau:

• Sử dụng nguôn khí sạch ổn định, khí nén cần được lọc qua bộ lọc để loại bỏ bụi bẩn, hơi nước, giúp bảo vệ phớt, chi tiết bên trong.
• Lắp đặt đúng kỹ thuật, tránh lệch tâm, cần căn chỉnh chính xác giữa xy lanh, cơ cấu tải để tránh cong trục piston, mài mòn nhanh.
• Không vận hành quá áp, quá tải đảm bảo áp suất, tải trọng nằm trong giới hạn cho phép tránh hư hỏng, giảm tuổi thọ.
• Kiểm tra, siết chặt đầu nối tránh rò rỉ khí gây hao hụt áp suất, ảnh hưởng đến hiệu suất làm việc.
• Bôi trơn bảo dưỡng định kỳ, kiểm tra phớt, trục piston, vệ sinh hệ thông thường xuyên để đảm bảo hoạt động tốt.
• Lắp giảm thanh cho cổng xả giúp giảm tiếng ồn, hạn chế bụi bẩn từ môi trường xâm nhập vào bên trong xy lanh.
• Chọn đúng kích thước, hành trình, phù hợp với nhu cầu sử dụng để đạt hiệu quả tối ưu, tránh lãng phí chi phí.

IX. Báo giá xy lanh khí nén SDA vuông tại Thuận Phát

Tại Thuận Phát, xy lanh khí nén SDA vuông được cung cấp với đa dạng kích thước, đáp ứng nhu cầu sử dụng trong các hệ thống tự động hóa, sản xuất công nghiệp. Khi mua xy lanh tại Thuận Phát, quý khách sẽ được hỗ trợ tư vấn kỹ thuật chi tiết, giúp lựa chọn đúng model phù hợp với hệ thống. Chúng tôi cam kết chính hãng, đầy đủ chứng từ và chính sách bảo hành rõ ràng, mang lại sự yên tâm trong quá trình sử dụng.

Ngoài ra Thuận Phát hỗ trợ giao hàng nhanh chóng, đáp ứng kịp thời tiến độ cho các dự án và dây chuyền sản xuất. Hướng dẫn vận hành, bảo dưỡng, bảo trì sản phẩm, giá cả cạnh tranh công khai, minh bạch. Đến với Thuận Phát Valve quý khách không chỉ để mua sản phẩm chính hãng với giá ưu đãi mà còn được trải nghiệm về dịch vụ hậu mãi tận tâm. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện đi kèm chính hãng. Thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số điện thoại 0985.660.836 để được tư vấn, giải đáp, cung cấp hình ảnh, báo giá chi tiết sản phẩm.
