Van một chiều H77X-10

I. Tìm hiểu van một chiều H77X-10.

Van một chiều H77X-10 là thiết bị quan trọng trong việc kiểm soát dòng chảy của chất lỏng hoặc khí theo một hướng duy nhất, ngăn chặn hiệu quả hiện tượng chảy ngược. Với thiết kế bản lề cánh bướm nhỏ gọn, van này phù hợp cho các hệ thống đường ống có không gian hạn chế, mang lại hiệu suất cao và độ bền vượt trội.

Van H77X-10 hoạt động dựa trên áp lực dòng chảy. Khi chất lỏng chảy theo hướng cho phép, lực đẩy mở cánh van, khi dòng chảy dừng hoặc đảo ngược, lò xo và áp lực ngược giúp cánh van đóng kín, bảo vệ hệ thống khỏi rò rỉ hoặc hư hỏng. Với áp lực định mức PN10, van được ứng dụng rộng rãi trong hệ thống cấp thoát nước, xử lý nước thải, HVAC và các ngành công nghiệp yêu cầu độ kín cao.

Điểm nổi bật của van một chiều H77X-10 nằm ở thiết kế tối ưu, dễ dàng lắp đặt giữa hai mặt bích, cùng vật liệu đa dạng như gang, thép không gỉ hoặc thép carbon, phù hợp với nhiều môi trường làm việc. Sản phẩm không chỉ bền mà còn giúp tiết kiệm chi phí bảo trì, là lựa chọn lý tưởng cho các dự án công nghiệp và dân dụng.

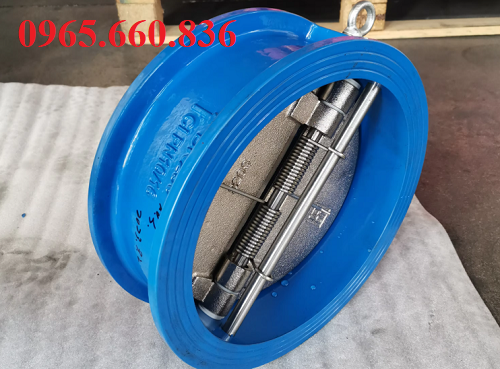

II. Hình ảnh thực tế van một chiều H77X-10.

III. Cấu tạo, nguyên lý hoạt động van một chiều H77X-10.

1. Cấu tạo van một chiều H77X-10.

Van một chiều H77X-10 sở hữu thiết kế cánh bướm nhỏ gọn, giúp tiết kiệm không gian và dễ dàng lắp đặt giữa hai mặt bích đường ống. So với các loại van một chiều truyền thống, H77X-10 có trọng lượng nhẹ hơn, giảm tổn thất áp suất và tối ưu chi phí bảo trì. Cơ cấu chính của van:

• Thân van: Được chế tạo từ gang dẻo, thép không gỉ (inox 304/316) hoặc thép carbon, đảm bảo độ bền cao trong các môi trường như nước sạch, nước thải, hóa chất loãng, khí nén hoặc hơi nước.
• Đĩa van (cánh van): Thiết kế dạng hai nửa cánh bướm đối xứng, gắn với trục quay ở giữa. Cánh van làm từ inox hoặc thép phủ epoxy, mở linh hoạt khi có dòng chảy thuận.
• Lò xo đàn hồi: Đặt tại trung tâm, hỗ trợ đóng cánh van nhanh chóng khi dòng chảy dừng hoặc ngược, đảm bảo độ kín tuyệt đối.
• Trục van: Làm từ thép không gỉ, chống ăn mòn và chịu lực tốt, giúp đĩa van chuyển động mượt mà.
• Vòng đệm (gioăng): Sử dụng chất liệu cao su EPDM, NBR hoặc PTFE, ngăn rò rỉ và phù hợp với nhiều điều kiện vận hành.

Thiết kế tối ưu này không chỉ giúp van một chiều H77X-10 hoạt động hiệu quả mà còn giảm thiểu chi phí lắp đặt, phù hợp cho cả hệ thống công nghiệp và dân dụng.

2. Nguyên lý hoạt động van một chiều H77X-10.

Van H77X-10 hoạt động tự động dựa trên chênh lệch áp suất, không cần nguồn điện hay điều khiển thủ công:

• Dòng chảy thuận: Khi lưu chất (nước, khí, hơi...) chảy đúng chiều quy định, áp lực đẩy hai nửa cánh van mở ra, cho phép lưu chất đi qua với tổn thất áp suất tối thiểu.
• Dòng chảy dừng hoặc ngược: Khi áp lực giảm hoặc dòng chảy đảo chiều, lò xo đàn hồi kết hợp áp suất ngược đẩy cánh van đóng chặt, ngăn lưu chất chảy ngược. Điều này bảo vệ các thiết bị như bơm nước, máy nén khí hoặc đường ống khỏi hư hỏng.
• Chống rò rỉ: Trong trường hợp áp lực ngược mạnh, cánh van ép chặt vào gioăng, tăng độ kín khít, đảm bảo không có lưu chất rò rỉ.

Cơ chế này giúp van một chiều H77X-10 trở thành lựa chọn lý tưởng cho các hệ thống yêu cầu độ tin cậy cao, như cấp thoát nước, xử lý nước thải hoặc hệ thống HVAC.

IV. Thông số kỹ thuật chi tiết của van một chiều H77X-10.

• Model sản phẩm: H77X-10.
• Kích thước: DN50 – DN600.
• Áp suất làm việc tối đa: 10 bar (PN10 ~ 1.0 MPa).
• Nhiệt độ làm việc: -10°C đến 80°C (tùy vào chất liệu gioăng).
• Vật liệu thân van: Gang cầu, gang xám, inox, thép carbon.
• Vật liệu cánh van: Inox SUS304 hoặc SUS316.
• Vật liệu gioăng làm kín: Cao su NBR, EPDM hoặc PTFE.
• Kiểu kết nối: Wafer (lắp kẹp giữa hai mặt bích).
• Cơ chế đóng mở: Tự động, nhờ áp lực dòng chảy và lực đàn hồi lò xo.
• Môi trường làm việc: Nước sạch, nước thải, khí nén, hơi, dung dịch trung tính.
• Xuất xứ phổ biến: Trung Quốc, Đài Loan, Hàn Quốc.

V. Ứng dụng của van một chiều H77X-10.

Van một chiều H77X-10 nhờ những ưu điểm vượt trội nên nó được áp dụng thực tế khá phổ biến trong các ngành công nghiệp lớn nhỏ khác nhau, chủ yếu trong:

• Hệ thống cấp thoát nước: Van H77X-10 được lắp đặt tại các trạm bơm, nhà máy xử lý nước sạch hoặc hệ thống tưới tiêu nông nghiệp. Van giúp ngăn nước chảy ngược về bơm, bảo vệ thiết bị khỏi hư hỏng và duy trì áp lực ổn định trong đường ống.
• Xử lý nước thải: Với vật liệu chống ăn mòn như inox 304/316 và gioăng EPDM, van hoạt động tốt trong môi trường nước thải đô thị hoặc công nghiệp. Nó đảm bảo dòng chảy một chiều, ngăn chất thải trào ngược gây ô nhiễm hoặc tắc nghẽn.
• Hệ thống HVAC: Trong các hệ thống sưởi ấm, thông gió và điều hoà không khí, van H77X-10 kiểm soát dòng nước nóng hoặc lạnh, giúp tối ưu hiệu suất và bảo vệ máy bơm tuần hoàn.
• Công nghiệp hoá chất và dầu khí: Van sử dụng trong các đường ống dẫn dung dịch trung tính hoặc khí nén, nhờ khả năng chịu áp lực và chống ăn mòn. Vật liệu PTFE hoặc inox đảm bảo van hoạt động ổn định trong môi trường hoá học khắc nghiệt.
• Hệ thống phòng cháy chữa cháy: Van H77X-10 được lắp trong các đường ống dẫn nước chữa cháy, ngăn dòng chảy ngược để đảm bảo sẵn sàng cung cấp nước khi xảy ra sự cố.

Nhờ tính linh hoạt và hiệu quả, van một chiều H77X-10 không chỉ đáp ứng yêu cầu kỹ thuật mà còn giúp tiết kiệm chi phí vận hành và bảo trì cho các hệ thống.

VI. Thuận Phát – Nhà cung cấp van một chiều H77X-10 chính hãng.

Bạn đang tìm kiếm van một chiều H77X-10 chất lượng cao, giá cạnh tranh và dịch vụ hậu mãi đáng tin cậy? Công ty TNHH Vật tư Công nghiệp Thuận Phát luôn được khách hàng tin tưởng nhờ việc mang lại giải pháp tối ưu cho mọi hệ thống đường ống công nghiệp và dân dụng.

• Sản phẩm chính hãng 100%: Tất cả van một chiều H77X-10 do Thuận Phát cung cấp đều đi kèm giấy tờ CO – CQ, đảm bảo nguồn gốc rõ ràng, nhập khẩu trực tiếp từ các nhà sản xuất uy tín tại Trung Quốc, Hàn Quốc, và Đài Loan.
• Kho hàng đa dạng, giao hàng nhanh: Với kho hàng lớn tại TP.HCM và Hà Nội, Thuận Phát đáp ứng mọi kích thước van từ DN50 đến DN600. Cam kết giao hàng toàn quốc nhanh chóng, hỗ trợ kỹ thuật tận nơi khi cần.
• Tư vấn chuyên nghiệp: Đội ngũ kỹ thuật giàu kinh nghiệm của Thuận Phát sẵn sàng tư vấn chọn van một chiều H77X-10 phù hợp với hệ thống cấp thoát nước, xử lý nước thải hoặc HVAC, đảm bảo hiệu suất tối ưu.
• Giá cả cạnh tranh, chiết khấu hấp dẫn: Thuận Phát cung cấp báo giá minh bạch, kèm chính sách chiết khấu đặc biệt cho đơn hàng số lượng lớn, đại lý phân phối hoặc khách hàng hợp tác lâu dài.
• Bảo hành và hậu mãi tận tâm: Van H77X-10 được bảo hành từ 12 đến 18 tháng, hỗ trợ đổi mới nếu phát hiện lỗi từ nhà sản xuất.
• Dịch vụ hậu mãi chu đáo, luôn sẵn sàng hỗ trợ khách hàng khi cần.

Liên hệ Thuận Phát ngay hôm nay qua hotline hoặc website để nhận báo giá tốt nhất, tư vấn chọn van một chiều H77X-10 phù hợp và giải đáp mọi thắc mắc về lắp đặt, vận hành!
