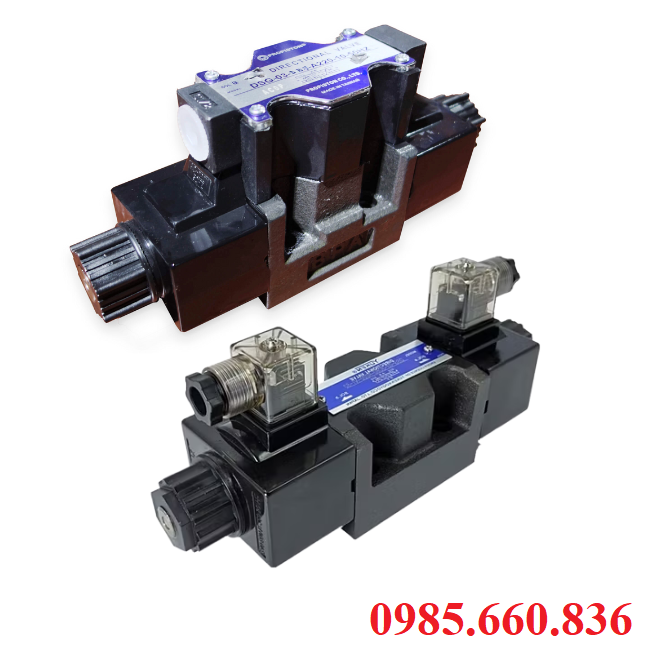

Van điện từ thủy lực DSG-03-2B3B

I. Tổng quan về van điện từ thủy lực DSG-03-2B3B

Van điện từ thủy lực DSG-03-2B3B là van tiêu biểu thuộc dòng điều khiển hướng DSG-03 được sản xuất theo tiêu chuẩn công nghiệp cao, đáp ứng tốt các yêu cầu điều khiển dòng chảy dầu trong hệ thống thủy lực. Thiết kế dạng van điều khiển 4 cửa – 2 vị trí, 2B3B cho phép điều khiển đóng mở dòng chảy 1 cách chính xác thông qua tín hiệu điện từ. Van thường được sử dụng để điều khiển xi lanh, motor thủy lực hoặc chuyển đổi hướng dòng lưu chất trong hệ thống máy móc, thiết bị. Nổi bật nhờ khả năng hoạt động ổn định, chịu áp suất cao, đáp ứng nhanh khi cấp tín hiệu điện, dễ dàng tích hợp vào nhiều loại hệ thống khác nhau. Van là sự lựa chọn tối ưu cho các doanh nghiệp cần thiết bị thủy lực chất lượng, bền bỉ, giá cả hợp lý.

II. Cấu tạo và nguyên lý hoạt động van điện từ thủy lực DSG-03-2B3B

1. Cấu tạo van điện từ thủy lực DSG-03-2B3B

Thân van làm từ thép hoặc gang chất lượng cao, xử lý nhiệt và mài chính xác. Bề mặt có các lỗ lắp bulong, rãnh dầu được khoan theo tiêu chuẩn lắp mặt bích, có ký hiệu mã, áp suất làm việc, thông tin nhà sản xuất in trên thân van.

Trục trượt là chi tiết hình trụ, làm bằng thép cứng, bề mặt mài nhẵn bóng, di chuyển tịnh tiến trong thân van. Trục có các rãnh và bậc để đóng mở các cửa dầu khi di chuyển, dẫn hướng chính xác để giảm ma sát và rò rỉ. Trục hoạt động ở hai vị trí tương ứng với hai trạng thái cấp hoặc không cấp điện.

Cuộn coil điện từ được quấn bằng dây đồng cách điện, đặt trong vỏ coil bằng nhựa chịu nhiệt hoặc nhôm. Coil tháo rời được để bảo dưỡng hoặc thay mới, khi được cấp nguồn điện đúng điện áp cuộn coil sinh ra từ trường hút piston điện từ.

Piston điện từ nằm trong lòng coil, đóng vai trò là phần tử truyền lực từ từ trường sang trục, với độ bền cơ học cao, bề mặt xử lý chống mài mòn, piston hoạt động ăn khớp vơi trục giúp dịch chuyển trục khi coil hoạt động.

Lò xo hồi vị đặt ở hai dầu trục có nhiệm vụ đưa trục về vị trí trung tâm hoặc mặc định khi ngắt điện, để đảm bảo trạng thái an toàn và cố định khi không có tín hiệu điều khiển.

Các cửa dầu thường được ký hiệu P, A – B, T được khoan theo tiêu chuẩn, kích thước chính xác đảm bảo lưu lượng và tránh rò rỉ dầu, giúp liên kết với hệ thống qua mặt bích và đế van.

2. Nguyên lý hoạt động van điện từ thủy lực DSG-03-2B3B

Van điện từ thủy lực DSG-03-2B3B hoạt động dựa theo cơ chế điều khiển điện – tác động cơ học trên trục, giúp thay đổi trạng thái đóng mở các cửa dầu trong hệ thống thủy lực. Khi không cấp điện lò xo giữ trục ở vị trí ban đầu, các cửa dầu nối theo sơ đồ mặc định. Khi cấp điện cuộn coil sinh từ trường hút lõi sắt từ, kéo trục trượt dịch chuyển, thay đổi vị trí kết nối các cửa dầu. Khi ngắt diện trục được lò xo đưa về vị trí cũ, hệ thống dầu quay lại trạng thái ban đầu.

III. Thông số kỹ thuật van điện từ thủy lực DSG-03-2B3B

• Tên sản phẩm: Van điện từ thủy lực
• Model: DSG-03-2B3B
• Loại van: Van điện từ điều khiển hướng 4 cửa – 2 vị trí
• Lưu lượng: 63 Lít/phút
• Áp suất làm việc: 31.5Mpa
• Áp suất hồi dầu: 16Mpa
• Điện áp coil: DC 12V, DC 24V, AC 110V, AC 220V
• Công xuất coil: DC – 30W, AC – 60W
• Kiểu kết nối: DIN 43650
• Chất liệu: Thép hoặc gang chất lượng cao
• Nhiệt độ làm việc: -15 – 60 độ C
• Nhiệt độ dầu: -15 – 70 độ C
• Độ nhớt dầu: 15 - 400mm²/s
• Trọng lượng: 2.2kg
• Ứng dụng: Máy ép thủy lực, máy gia công kim loại, thiết bị nâng hạ,…
• Xuất xứ: Nhật Bản, Đài Loan, Hàn Quốc
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

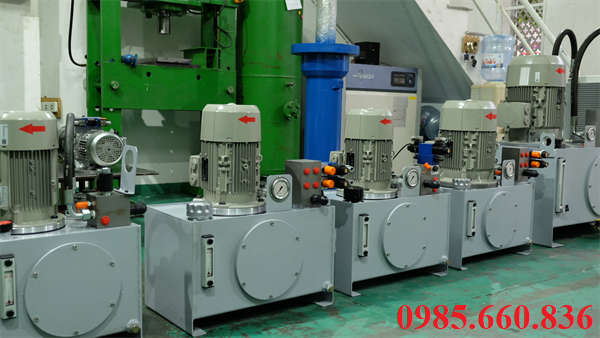

IV. Ứng dụng thực tế của van điện từ thủy lực DSG-03-2B3B

Van DSG-03-2B3B giúp điều khiển đóng mở xi lanh, kiểm soát chính xác chu trình ép hoặc dập, dùng trong máy ép nhựa, máy ép kim loại, máy ép gạch, nhằm đảm bảo hoạt động nhịp nhàng, an toàn.

Dây chuyền sản xuất tự động van điện từ điều khiển xi lanh di chuyển, đóng mở khuôn, ép, kẹp phôi hoặc thay đổi chu trình vận hành, góp phần tối ưu hóa sản xuất.

Sử dụng trong thiết bị nâng hạ, cầu trục, máy xúc, máy nâng để điều khiển nâng, hạ hoặc quay ghóc thiết bị chính xác và nhanh chóng.

Máy móc ngành nhựa, cao su, gỗ giấy van điều khiển cơ cấu kẹp, đẩy, ép trong áy nhựa, máy cán, máy đùn nhằm đảm bảo khả năng vận hành ổn định và tăng tuổi thọ thiết bị.

Hệ thống điều khiển motor thủy lực giúp đổi chiều quay hoặc dừng motor thủy lực trong các máy móc sản xuất hoặc vận hành công nghiệp.

Ứng dụng trong thiết bị luyện kim, khai thác mỏ để đảm bảo an toàn vận hành và kiểm soát hướng dầu chính xác trong môi trường khắc nghiệt, tải trọng lớn.

V. Các yếu tố ảnh hưởng đến hiệu suất và tuổi thọ của van điện từ thủy lực DSG-03-2B3B

Để van điện từ DSG-03-2B3B hoạt động ổn định và bền bỉ, cần lưu ý đến các yếu tố sau:

• Chất lượng dầu thủy lực phải sạch, đúng tiêu chuẩn độ nhớt phù hợp giúp giảm ma sát, chống mài mòn, ngăn chặn kẹt ty trượt, dầu bẩn, lẫn tạp chất dễ làm hư hỏng bề mặt trục, gioăng và chi tiết bên trong.
• Áp suất và lưu lượng làm việc cần vận hành trong đúng giới hạn thống số kỹ thuật van giúp tránh quá tải hiện tượng rò rỉ dầu hoặc hư hỏng van.
• Chất lượng điện áp cấp cho cuộn coil cần điện áp ổn định, đúng chuẩn, giúp coil sinh ra từ trường chính xác, nếu quá áp hoặc bị sụt áp thường xuyên sẽ làm giảm tuổi thọ coil hoặc cháy coil.
• Tần xuất đóng mở van phù hợp với thiết kế của nhà sản xuất, nếu van phải làm việc liên tục ở cường độ cao mà không có thời gian nghỉ hợp lý, tuổi thọ sẽ bị giảm đi đáng kể.
• Điều kiện lắp đặt và môi trường làm việc, van cần lắp đúng hướng, đúng tiêu chuẩn kỹ thuật. nếu môi trường bụi bẩn, ẩm ướt hoặc nhiệt độ quá cao sẽ ảnh hưởng đến cuộn coil, lớp cách điện và cơ cấu trục.
• Công tác bảo trì, vệ sinh định kỳ giúp phát hiện kịp thời các dấu hiệu hư hỏng, làm sạch tạp chất, tăng tuổi thọ thiết bị van.

VI. Những lỗi thường gặp và cách khắc phục van điện từ thủy lực DSG-03-2B3B

Van không tác động khi cấp điện nguyên nhân do cuộn coil hỏng hoặc cháy, điện áp không đủ, đứt dây nối hoặc giắc hỏng. Khắc phục bằng cách kiểm tra nguồn điện và cuộn coil, thay thế coil nếu cần, xiết lại giắc kết nối.

Van bị kẹt trục không di chuyển do dầu bẩn, lẫm tạp chất, cặn bẩn làm kẹt trục, trục hoặc lò xo bị hỏng. Cần thay dầu, vệ sinh hệ thống, tháo van vệ sinh sạch trục, kiểm tra và thay thế linh kiện hỏng.

Van rò rỉ dầu do gioăng phớt bị mòn, hỏng, trục bị mài mòn, mặt lắp ghép không kín. Nên thay gioăng đúng chủng loại, kiểm tra và xử lý bền mặt tiếp xúc, siết lại bulong đúng mực.

Coil quá nóng khi hoạt động vì điện áp cấp sai, van hoạt động liên tục quá lâu, coil chất lượng kém. Hãy kiểm tra lại điện áp cấp, sử dụng đúng thời gian hoạt động, thay coil chính hãng.

Van đóng mở chậm hoặc không hết hành trình bởi lực hút từ yếu, lò xo yếu hoặc hỏng, tắc nghẽn đường dầu. Cần kiểm tra coil và điện áp, thay thế lò xo nếu cần, làm sạch đường dầu.

Lưu ý:

• Luôn ngắt điện và xả áp trước khi kiểm tra, tháo lắp.
• Sử dụng phụ tùng thay thế chính hãng, đúng chủng loại.
• Kiểm tra kỹ tình trạng coil, trục và gioăng định kỳ để tránh sự cố bất ngờ.

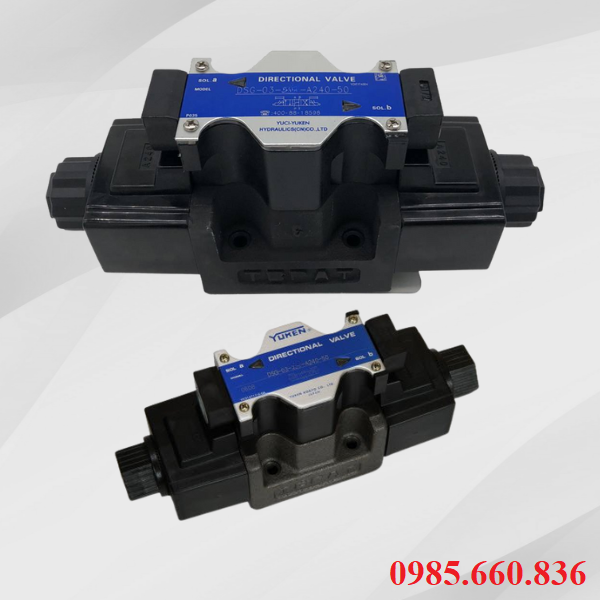

VII. Ưu điểm nổi bật của van điện từ DSG-03-2B3B

• Van DSG-03-2B3B có khả năng chuyển đổi trạng thái nhanh, cho phép điều khiển hướng dòng dầu chính xác, giúp các cơ cấu chấp hành họt động trơ tru.
• Nhờ cấu tạo coil chất lượng và cơ cấu ty trượt thiết kế chuẩn xác, van đáp ứng nhanh với tín hiệu điện, giảm độ trễ trong vận hành.
• Có khả năng chịu áp suất làm việc lên đến 31.5 Mpa, đảm bảo sự an toàn khi sử dụng trong các hệ thống thủy lực công nghiệp nặng.
• Đa dạng tùy chịn điện áp và kích thước hỗ trợ nhiều mức điện áp như DC 12V, DC 24V, AC 220V, dễ dàng tích hợp với hệ thống có thiết kế khác nhau.
• Với thiết kế tiêu chuẩn CETOp 3, lắp trên đế van đơn giản, dễ tháo lắp coil và trục trượt để kiểm tra, vệ sinh, bảo dưỡng và thay mới.
• Độ bền cơ học cao, tuổi thọ cao vì van được sản xuất từ vật liệu cao cấp, chất lượng cao, xử lý bề mặt chóng mài mòn, đảm bảo độ bền trong điều kiện làm việc liên tục.
• Giá thành hợp lý, dễ thay thế linh kiện nên được ưa chuộng trên thị trường với mức giá cạnh tranh, dễ tìm phụ tùng hoặc coil thay thế khi cần.

VIII. Mua van điện từ thủy lực DSG-03-2B3B giá tốt, chính hãng ở đâu?

Để đảm bảo mua được sản phẩm và được hỗ trợ đầy đủ, khách hàng nên lựa chọn mua van điện từ thủy lực DSG-0-2B3B tại địa chỉ cung cấp van uy tín, có kinh nghiệm trong lĩnh vực thủy lực công nghiệp. Thuận Phát – Đơn vị chuyên cung cấp hàng chính hãng và giá tốt, đảm bảo uy tín chất lượng đến từ thương hiệu nổi tiếng như Yuken, Taco, Hydromax. Đầy đủ giấy tờ CO~CQ, bảo hành chính hãng, hỗ trợ kỹ thuật, tư vấn giải pháp phù hợp, giá cả cạnh tranh, dịch vụ hậu thuẫn. Chúng tôi có hỗ trợ khách hàng đến xem và kiểm tra thực tế sản phẩm, tham khảo giá và so sánh với các dòng sản phẩm để tránh mua ơhair hàng kém chất lượng, giá rẻ nhưng không bảo hành. Để biết thêm nhiều thông tin chi tiết về sản phẩm và địa chỉ cung cấp mua van chính hãng, quý khách vui lòng liên hệ cho Thuận Phát qua số Hotline 0985.660.836 để được các bạn chuyên viên hỗ trợ tư vấn và lựa chọn được sản phẩm ưng ý.
