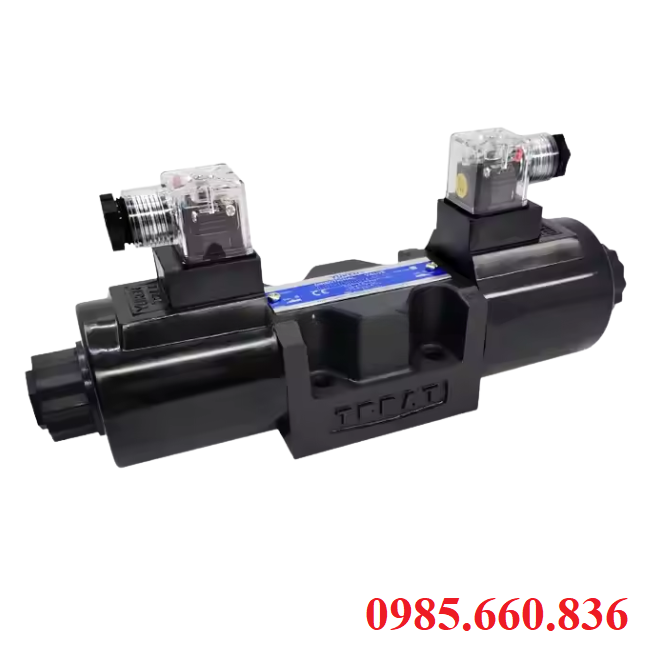

Van điện từ thủy lực DSG-01-3C9

I. Giới thiệu về van điện từ thủy lực DSG-01-3C9

Van điện từ thủy lực DSG-01-3C9 thiết bị điều khiển dòng chảy trong hệ thống thủy lực, sử dụng điện từ để đóng mở cổng van, giúp điều chỉnh lưu lượng và hướng dòng chảy. Thiết kế đơn giản, dễ lắp đặt, bảo trì nên DSG-01-3C9 thường được ứng dụng công nghiệp như máy ép nhựa, máy CNC, thiết bị nâng hạ. Van giúp kiểm soát dòng chảy theo nhiều kiểu khác nhua như 2/2, 2/3 hoặc 4/3 giúp thay đỏi hướng lưu lượng dầu thủy lực. Có thể điều khiển van từ xa, thời gian phản ứng nhanh đảm bảo hiệu suất cao, áp suất làm việc từu 21Mpa đến 35Mpa, điện áp cuộn coil đa dạng.

II. Thông số kỹ thuật van điện từ thủy lực DSG-01-3C9

• Tên sản phẩm: Van điện từ thủy lực
• Model: DSG-01-3C9
• Loại van: Van điện từ thủy lực 2/2 hoặc 3/2
• Cỡ cổng: Rc 1/4”
• Áp suất: 21Mpa – 35Mpa
• Lưu lượng tối đa: 40 Lít/min
• Điện áp cuộn từ: DC 24V, AC 220V
• Công suất: ~10W – 20W
• Nhiệt độ: -20 – 80 độ C
• Thời gian đóng mở: 100 – 200 ms
• Chất liệu: Hợp kim thép
• Trọng lượng: 1.2 – 1.5 kg
• Ứng dụng: Máy ép nhựa, máy kéo, máy cày,…
• Xuất xứ: Đức
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo van điện từ thủy lực DSG-01-3C9

DSG-01-3C9 có cấu tạo đơn giản nhưng rất hiệu quả, các bộ phận chính giúp van hoạt động ổn định, chính xác trong hệ thống thủy lực, các bộ phận chính cấu tạo nên van 3C9 như sau:

• Thân van làm từ hợp kim thép hoặc thép không gỉ chịu được áp lực cao, chống mài mòn, thân chứa cac bộ phận bên trong để kết nối với đường ống trong hệ thống thủy lực.
• Trục trượt làm từ théo carbon hoặc thép không gỉ giúp trục chuyển động lên xuống dưới tác độngc ủa từ trường tạo ra cuộn từ để đóng mở các cổng van, điều khiển dòng chảy trong hệ thống thủy lực.
• Cuộn điện coil làm bằng dây đồng chất lượng cao, bao quanh lõi sắt tạo ra từ trường khi có dòng điện đi qua. Khi có điện áp cung cấp, coil sinh ra từ trường để đẩy cơ cấu chặn giúp đóng mở cổng van, điều khiển donhg chảy chất lỏng.
• Lò xo làm từ thép chịu lực, vật liệu chống mài mòn giúp đưa cơ cấu chặn về vị trí ban đầu khi không có điện áp cấp vào cuộn từ để van tự động trở về trạng thái ban đầu khi không còn tín hiệu điều khiển.
• Cổng van bao gồm cổng vào P nơi dầu được đưa vào van, cổng ra T, A, B cho phép dầu đi ra van và vào các bộ phận khác trong hệ thống thủy lực.
• Gioăng, phớt làm từ cao su chịu nhiệt hoặc viton để đảm bảo độ kín khít giữa các bộ phận của van, ngăn ngừa rò rỉ chất lỏng và đảm bảo hoạt động ổn định.

IV. Ứng dụng van điện từ thủy lực DSG-01-3C9

Sử dụng trong nhiều ứng dụng và hệ thống thủy lực, van điện từ DSG-01-3C9 với khả năng điều khiển dòng chảy chính xác, ứng dụng phổ biến trong thực tế như:

• Hệ thống thủy lực công nghiệp để điều khiển dòng chảy của chất lỏng thủy lực trong máy ép nhựa, hệ thống thủy lực máy cắt, máy phay, điều chỉnh áp suất dòng dầu thủy lực máy cắt kim loại để tăng hiệu quả hoạt động chính xác.
• Hệ thống nâng hạ và điều khiển cơ khí trong thiết bị nâng hạ như cẩu, thang máy, xe nâng xe tải, máy xúc máy đào giúp chyển động lên xuống của các tải trọng nặng, điều khiển động cơ thủy lực để nâng hạ, di chuyển các bộ phận.
• Ứng dụng trong ngành ô tô để kiểm soát chuyển động của bánh xe trong các phương tiện vận tải lớn hoặc xe công trình, hệ thống phanh thủy lực của ô tô van giúp điều khiển dòng chảy dầu để tạo ra lực phanh chính xác.
• Hệ thống máy lạnh điều hòa khí công nghiệp hoặc hệ thống làm lạnh, van giúp điều khiển dòng chảy của chất làm lạnh như hệ thống làm lạnh thủy lực, khí nén, hệ thống HVAC để điều khiển dòng chảy của lỏng cho hệ thống sưởi, thông gió, điều hòa không khí.
• Trong thiết bị thủy lực di động nôi cần điều khiển dòng chảy dầu để thực hiện thao tác di chuyển nâng, hạ, ứng dụng trong máy móc công nghiệp như máy gieo hạt, máy kéo giúp hỗ trợ chức năng lái và điều khiển bộ phận máy.
• Ứng dụng trong thiết bị thủy lực di động của máy cẩu, máy xúc, máy đào nơi cần điều khiển dòng chảy dầu để thực hiện các thao tác di chuyển, nâng, hạ, xoay các bộ phận của máy.
• Hệ thống tự động hóa trong dây chuyền sản xuất, robot công nghiệp để điều khiển hành động như dập, ép, bộ phận chuyển động theo yêu cầu hệ thống và tăng độ chính xác hiệu quả.
• Ngành xây dựng sử dụng cho thiết bị thi công, cần cẩu, máy xúc để điều khiển chuyển động cần cẩu, đảm bảo thao tác xúc đất, đào thực hiện chính xác.

V. Hướng dẫn lắp đặt và vận hành van điện từ thủy lực DSG-01-3C9

1. Hướng dẫn lắp đặt van điện từ thủy lực DSG-01-3C9

Trước khi lắp đặt van và đưa vào sử dụng cần đảm bảo DSG-01-3C9 và các thành phần khác của hệ thống thủy lực được kiểm tra kỹ lưỡng. Kiểm tra các kích thước cổng van để đảm bảo rằng chúng phù hợp với đường ống.

Xác định vị trí lắp đặt sao cho dễ bảo trì thay thế, lắp ở vị trí ổn định, tránh rung động mạnh, nơi có không gian đủ kết nối ống thủy lực. Lưu ý để van hoạt động theo chiều dòng chảy có hướng mũi tên được in trên thân van.

Lắp van vào hệ thống sử dụng các ống thủy lực với kích thước phù hợp và kết nối với các cổng P, T, A, B đảm bảo đường ống và phụ kiện được kết nối chặt chẽ, không bị rò rỉ. Kết nối cuộn điện từ coil của van vào nguồn điện AC hoặc DC tùy vào loại van sử dụng, kiểm tra đúng điện áp yêu cầu của cuộn coil. Đảm bảo rằng tất cả các đầu kết nối đều được vặn chặt, không bị rò rỉ, dùng gioăng, phớt phù hợp để van kín khít hơn nếu cần thiết.

Sau khi kết nối xong, kiểm tra van và các điểm kết nối để đảm bảo không có rò rỉ dầu, nếu phát hiện tình trạng này cần xiết lại các ốc vít hoặc thay thế gioăng và phớt mới.

2. Hướng dẫn vận hành van điện từ thủy lực DSG-01-3C9

Kiểm tra nguồn điện trước khi vận hành để đảm bảo rằng nguồn điện cấp cho cuộn từ van phù hợp với yêu cầu, kiểm tra kết nối điện để không xảy ra sự cố.

Kiểm tra mức dầu trong bể chứa đảm bảo hệ thống có đủ dầu thủy lực cho quá trình vận hành, dầu phải sạch, không có tạp chất.

Bật nguồn và kiểm tra hoạt động của van khi được cấp điện cuộn từ tạo ra từ trường làm trục di chuyển để đóng mở các cổng van. Quan sát dòng chảy của chất lỏng qua van để đảm bảo rằng van hoạt động chính xác.

Kiểm tra áp suất và lưu lượng của hệ thống thủy lực để đảm bảo van hoạy động trong phạm vi, nếu áp suất hoặc lưu lượng vượt giới hạn dẫn đến van bị hỏng.

Giám sát và điều chỉnh quá trình vận hành van và hệ thống để phát hiện sớm vấn đề như hư hỏng, rò rỉ.

Sau khi sử dụng, tắt nguồn điện và ngừng cấp dầu thì mới thực hiện các công việc bảo trì định kỳ để kiểm tra các bộ phận của van như cuộn từ, trục và gioăng đảm bảo van luôn bảo dưỡng tốt để kéo dài tuổi thọ van.

VI. Một số lưu ý khi sử dụng van điện từ DSG-01-3C9

Đảm bảo nguồn điện ổn định, van DSG-01-3C9 yêu cầu điện áp cấp cho cuộn coil phải đúng với thông số kỹ thuật, nếu sai dẫn đến hư hỏng cuộn. Trước khi vận hành cần kiêm tra lại kết nối tránh gây chập hoặc mất tín hiệu.

Lọc dầu và vệ sinh định kỳ, dầu trong hệ thống phải sạch, không có tạp chất, bụi bẩn, sử dụng bộ lọc dầu chất lượng thay và thay dầu định kỳ để hệ thống hoạt động trơn tru.

Tránh quá tải áp suất lưu lượng vì dòng 3C9 được thiết kế để hoạt động trong phạm vi áp suất và lưu lượng nhất định. Cần lắp van giảm áp, các thiết bị bảo vệ trong hệ thống để đảm bảo áp suất không vượt giới hạn.

Kiểm tra độ kín và rò rỉ sau khi lắp cần kiểm tra lại các điểm kết nối, cổng van để dảm bảo khong bị rò rỉ dầu. Gioăng, phớt được lựa chon phù hợp với dầu thủy lực và điều kiện làm việc.

Tránh tình trạng van đóng mở liên tục mà không có điều kiện thích hợp dẫn đến quá nhiệt cho cuộn từ, làm giảm tuổi thọ, cần đảm bảo tín hiệu điện cấp vào cuộn từ không quá thường xuyên tránh van làm việc quá tải.

Không vận hành khi thiếu dầu hoăc áp suất nên kiểm tra mức dầu trước khi vận hành van tránh tình trạng thiếu dầu. Kiểm tra áp suất của hệ thống đảm bảo rằng van hoạt động trong phạm bi áp suất an toàn.

Lắp đặt bảo trì đúng cách, lắp van ở vị trí dễ thực hiện bảo trì, thay thế khi cần, kiểm tra, bảo trì định kỳ để đảm bảo van hoạt động hiệu quả trong thời gian dài.

Cẩn thận khi làm việc với nhiệt độ cao trong quá trình vận hành van có thể bị nóng do điện năng cung cấp cho cuộn từ, sử dụng thiết bị làm mát dể giảm nhiệt độ khi cần thiết.

Lưu ý vận hành trong môi trường khắc nghiệt như hóa chất ăn mòn, bụi bẩn, cần sử dụng loại van có khả năng chống ăn mòn, lắp đặt van ở nơi an toàn, tránh va đập từ các thiết bị khác.

VII. So sánh hiệu suất làm việc van điện từ thủy lực DSG-01-3C9 với dòng van khác

DSG-01-3C9 được thiết kế cho các hệ thống thủy lực có áp suất và lưu lượng trung bình, khả năng điều khiển chính xác dòng chảy, tiết kiệm năng lượng, dễ bảo trì, kích thước nhỏ gọn nên luôn là lựa chọn hàng đầu cho các ứng dụng công nghiệp nhẹ, máy móc tự động hóa.

Van DG4v-3 sử dụng cho hệ thống có áp suất và lưu lượng cao như máy ép công nghiệp, chế tạo. Khả năng chịu tải cao nhưng kích thước lớn và tốn năng lượng hơn DSG-01-3C9.

Van D03 phù hợp với ứng dụng có áp suất và lưu lượng thấp đến trung bình, thiết kế nhỏ gọn dễ lắp đặt trong không gian hạn chế, phù hợp hệ thống yêu cầu đơn giản.

Van HCV dành cho hệ thống yêu cầu áp suất cao như ngành dầu khí và khai thác mỏ, van có kích thước lớn nên việc vận hành và bảo trì sẽ phức tạp hơn.

VIII. Báo giá van điện từ thủy lực DSG-01-3C9

Van điện từ thủy lực DSG-01-3C9 có giá thành thay đổi tùy thuộc vào nhiều yếu tố như nguồn gốc xuất xứ, kích thước, chất liệu, số lượng, nhà cung cấp và các yêu cầu riêng của khách hàng. Để biết thêm thông tin chi tiết về mức giá của sản phẩm vui lòng liên hệ chi Thuận Phát chúng tôi qua Hotline 0985.660.836 để được các bạn chuyên viên hỗ trợ tư vấn, báo giá và giải đáp thắc mắc kịp thời. Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp chúng tôi tự tin rằng luôn đem đến cho khách hàng những trải nghiệm tốt của của sản phẩm, là nhà phân phối uy tín, chính hãng, giá cả cạnh tranh, đảm bảo đầy đủ giấy tờ CO~CQ, luôn đặt vị trí của mình vào khách hàng để đem đến những trải nghiệm tốt nhất. Gọi ngay cho van công nghiệp Thuận Phát để được mua van với mức giá ưu đãi sớm nhất ngay trong hôm nay.

Tham khảo: Van điện từ thủy lực DSG-01-3C5
