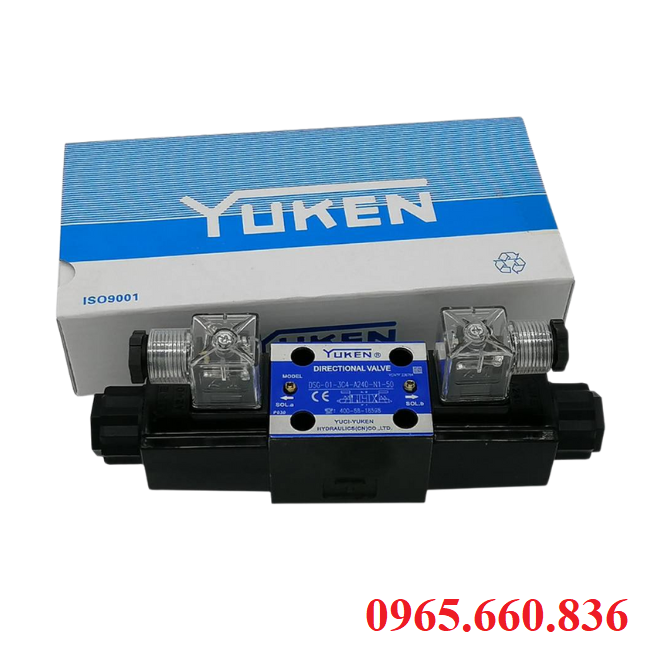

Van điện từ thủy lực DSG-01-3C4

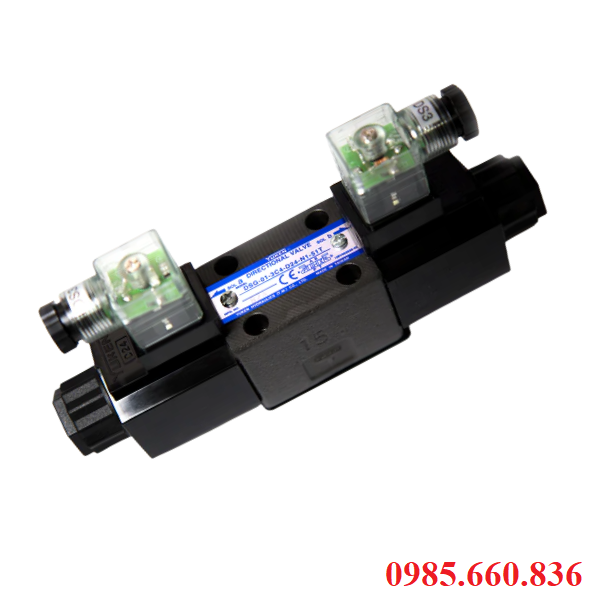

I. Giới thiệu về van điện từ thủy lực DSG-01-3C4

Van điện từ thủy lực DSG-01-3C4 dòng van điều hướng được sử dụng phổ biến trong các hệ thống thủy lực công nghiệp. Dòng van điện từ đảo chiều 4/3 với 4 cửa và 3 vị trí thiết kế dạng điều tiết trung tâm, điều khiển hướng dòng dầu, kiểm soát hoạt động của các cơ cấu chấp hành như xi lanh hoặc motor thủy lực. Nổi bật nhờ việc điều khiển bằng điện từ, thao tác nhanh chóng, chính xác, khi không có tác động của điện van luôn ở vị trí giữa và các cổng đóng kín ngăn không cho dầu lưu thông. Thiết kế nhỏ gọn, hoạt động ổn định, dễ lắp đặt DSG-01-3C4 đã trở thành sự lựa chọn hàng đầu trong nhà máy sản xuất, công trình cơ giới, dây chuyền tự động.

II. Thông số kỹ thuật van điện từ thủy lực DSG-01-3C4

• Tên sản phẩm: Van điện từ thủy lực
• Mã sản phẩm: DSG-01-3C4
• Kiểu điều khiển: Điện từ đảo chiều
• Kiểu van: 4 cuear, 3 vị trí
• Áp suất làm việc: 25Mpa
• Áp suất chịu đựng: 31.5Mpa
• Lưu lượng: 60 Lít/phút
• Điện áp cuộn coil: AC 220V, AC 110V, DC 24V, DC 12V
• Công suất tiêu thụ: DC – 30W, AC – 50 VA
• Thời gian: >30 ms
• Kích thước: PT 3/8” hoặc BSPP 3/8”
• Trọng lượng: 1.6 – 2 kg
• Chất liệu: Gang cầu hoặc thép đúc
• Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc
• Ứng dụng: Máy đúc nhựa, xe cơ giới, hệ thống nâng hạ, máy ép thủy lực
• Bảo hành: 12 tháng

III. Ưu, nhược điểm của van điện từ thủy lực DSG-01-3C4

1. Ưu điểm van điện từ thủy lực DSG-01-3C4

Điều khiển chính xác, DSG-01-3C4 phản hồi nhanh nhờ hoạt động bằng tín hiệu điện từ nên khả năng đóng mở nhanh, đảm bảo điều khiển chính xác quá trình đổi hướng dòng dầu, giảm thiểu sai lệch.

Mã 3C4 nổi bật với chế độ trung tâm đóng kín, khi mất tín hiệu điện từ van sẽ tự động đưa về vị trí giữa và đóng kín toàn bộ các cửa dầu.

Linh hoạt về điện áp điều khiển AC 110V, AC 220V, DC 12V, DC 24V phù hợp với nhiều hệ thống tự động hóa khác nhau, không cần biến đổi điện áp phức tạp.

Thiết kế nhỏ gọn, dễ lắp đặt van được thiết kế chuẩn theo tiêu chuẩn quốc tế, dễ dàng tích hợp với hệ thống ốn dẫn, phù hợp không gian lắp đặt hẹp, thiết bị cần sắp xếp trong dây chuyền sản xuất.

Độ bền cơ học, tuổi thọ điện từ cao đảm bảo hoạt động bền bỉ trong môi trường áp suất cao và nhiệt độ khắc nghiệt, coil được bảo vệ chuẩn IP65 hạn chế hỏng hóc do bụi bẩn, dầu nhớt, hơi nước.

Ứng dụng đa dạng, phù hợp nhiều ngành công nghiệp từ sản xuất cơ khí, chế tạo máy, công nghiệp nặng,…Đặc biệt phù hợp với hệ thống yêu cầu kiểm soát hướng và tốc độ chính xác như máy ép, máy dập.

2. Nhược điểm van điện từ thủy lực DSG-01-3C4

Phụ thuộc vào nguồn điện nếu mất nguồn điện điều khiển, van ở vị trí trung tâm, cần có giải pháp dự phòng nếu yêu cầu liên tục.

Coil điện từ dễ hỏng nếu chọn sai điện áp hoặc không đúng tiêu chuẩn dễ làm cuộn coil bị cháy hoặc ngắn mạch.

Không phù hợp cho dòng chảy lớn hơn định mức có thể gây sụt áp, quá nhiệt, mòn bộ phận van.

IV. Ứng dụng thực tế của van điện từ thủy lực DSG-01-3C4

Với đặc tính đóng kín ở vị trí trung tâm, điều khiển nhanh bằng điện tư, van thủy lực DSG-01-3C4 được ứng dụng phổ biến trong nhiều hệ thống thủy lực như:

• Máy ép thủy lực công nghiệp điều khiển xi lanh ép giúp dừng hoặc giữ áp chính xác tại điểm yêu cầu, đảm bảo quá trình ép liên tục, giảm nguy cơ tụt áp hoặc ép sai vị trí.
• Hệ thống nâng hạ thủy lực dùng trong bàn nâng, cầu xe nâng, thang máy thủy lực, hệ thống nâng hạ, giữ tải ở vị trí cố định khi ngắt điện hoặc khi cần dừng khẩn cấp.
• Dây chuyền sản xuất tự động hóa để điều khiển các cơ cấu thủy lực trong robot công nghiệp, băng tải, máy cắt, máy dập tự động, tích hợp vào tủ điều khiển PLC, hoạt động đồng bộ với toàn bộ hệ thống sản xuất.
• Xe chuyên dụng, xe cơ giới ứng dụng trên xe nâng, xe cầu, xe ép rác, xe chở hàng thủy lực, điều khiển hệ thống ben, cơ cấu nâng hạ hoặc kẹp hàng.
• Máy cơ khí ngành chế tạo ứng dụng cho máy uốn, máy dập, máy cắt giúp kiểm soát hướng và chu trình làm việc của hệ thống xi lanh.
• Thiết bị công trình xây dựng để điều khiển các cơ cấu thủy lực trong thiết bị thi công nền móng, khoan cọc nhồi, máy trộn bê tông thủy lực.

> Xem thêm: Xi lanh khí nén SC Airtac

V. Sự khác biệt giữa van điện từ DSG-01-3C3 và DSG-01-3C4

Dòng van điện từ thủy lực DSG-01-3C3 và DSG-01-3C4 đều thuộc nhóm van điện từ đảo chiều 4/3 thuộc dòng DSG-01 tuy nhiên có 1 điểm khác nhau giữa hai dòng van là vị trí trung tâm và đặc tính hoạt động.

Van DSG-01-3C3 khi ở vị trí trung tâm, cửa P thông T cổng A – B đóng giúp xả áp nhanh khi không hoạt động. DSG-01-3C4 khi ở vị trí trung tâm, tất cả các cổng P, A, B, T bị đóng kín, van giữu nguyên trạng thái để không bị rò rỉ dầu, phù hợp giữ tải hoặc giữ áp.

DSG-01-3C3

• Kiểu van: 4 cửa, 3 vị trí
• Vị trí trung tâm: P – T thông nhau
• Chức năng: Giải phóng áp về bồn khi không cấp điện
• Ứng dụng chính: Hệ thống cần giải phóng áp suất, tiết kiệm năng lượng
• Hoat động: dầu bơm trả về thùng dầu, tải không giữ
• Ứng dụng thực tế: Dây chuyền sản xuất, hệ thống thủy lực tuần hoàn

 DSG-01-3C4

• Kiểu van: 4 cửa, 3 vị trí
• Vị trí trung tâm: Đóng kín toàn bộ cổng
• Chức năng: Khóa kín toàn bộ cổng dầu khi không cấp điện
• Ứng dụng chính: Hệ thống giữ tải, giữ áp, yêu cầu an toàn dừng khẩn cấp
• Hoạt động: Dầu không lưu thông, giữ áp suất, giữ tải tại chỗ
• Ứng dụng thực tế: Máy ép, máy nâng, hệ thống cần giữ tải cố định

VI. Độ bền và tuổi thọ thực tế của van điện từ thủy lực DSG-01-3C4

DSG-01-3C4 có phần thân được cấu tạo từ gang cầu hoặc thép đúc hợp kim có khả năng chịu áp lục cao, chống mài mòn tốt. Vận hành tiêu chuẩn, thân đạt tuổi thọ từ 5 – 10 năm và có thể lâu hơn nếu bảo trì đúng cách. Khả năng chịu áp suất làm việc ổn định giúp hạn chế tình trạng biến dạng hoặc nứt vỡ.

Cuộn coil điện từ đạt tiêu chuẩn IP65 chống bụi, chống thấm nước nhẹ, sử dụng đúng điện áp coil hoạt động ổn định 1-2 triệu chu kỳ đóng mở. Với điều kiện làm việc liên tục tuổi thọ của coil dao động từ 1.5 – 3 năm trước khi thay mới.

Ghi nhận thực tế tại nhiều hệ thống sản xuất van điện từ 3C4 hoạt động ổn định trong thời gian 3 – 5 năm mà không cần thay thế và chỉ cần vệ sinh định kỳ. ở môi trường khắc nghiệt tuổi thọ có thể giảm nhưng vẫn duy trì độ ổn định so với nhiều dòng van thông thường.

Một số yếu tố làm ảnh hưởng đến tuổi thọ của van như chất lượng của dầu thủy lực phải sạch, đúng chủng loại, áp suất và lưu lượng làm việc không vượt giới hạn kỹ thuật, điều kiện môi trường và cần bảo trì kiểm tra định kỳ.

VII. Một số lưu ý quan trọng khi sử dụng van điện từ DSG-01-3C4

Để đảm bảo van điện từ thủy lực DSG-01-3C4 hoạt động ổn định, an toàn và đạt tuổi thọ tối đa, bạn cần lưu ý nhưng điều sau:

• Kiểm tra và đảm bảo nguồn điện cấp đúng với thông số ghi trên thân coil, tránh sử dụng điện áp sai lệch dẫn dến cháy coil, giảm tuổi thọ.
• Dù có chuẩn IP65 nhưng coil vẫn nên được lắp đặt ở nơi khô ráo, tránh tiếp xúc trực tiếp với dầu hoặc nước, nên sử dụng thêm hộp bảo vệ nếu làm việc ngoài trời hoặc nơi có độ ẩm cao.
• Đảm bảo áp suất và lưu lượng đúng định mức không để hệ thống làm việc ở áp suất thấp hoặc lưu lượng vượt quá thông số kỹ thuật của van, tránh hiện tượng quá tải gây hư hỏng hoặc giảm hiệu suất làm việc.
• Bảo trì và kiểm tra định kỳ nên vệ sinh van, kiểm tra coil, siết chặt các đầu nối định kỳ để phát hiện sớm các dấu hiệu hư hỏng và rò rỉ của van.
• Hướng dẫn lắp đặt theo đúng chiều mũi tên chỉ dẫn trên thân van, đảm bảo mặt bích hoặc ren kết nối chắc chắn, không rò rỉ.
• Dù có thời gian phản hồi nhanh nhưng không nên đóng mở van liên tục với tần suất cao trong thời gian dài để tránh hiện tượng sinh nhiệt, làm hỏng coil.
• Sử dụng dầu thủy lực đạt chuẩn, dùng dầu sạch, không lẫn tạp chất và đúng chủng loại theo yêu cầu của hệ thống, nếu dùng dầu bẩn sẽ gây tình trạng kẹt van, hư hỏng phớt hoặc giảm độ kín van.

VIII. Tư vấn lựa chọn van điện từ DSG-01-3C4 phù hợp với nhu cầu sử dụng

Chọn đúng loại điện áp cuộn coil nếu sử dụng tring hệ thống điều khiển bằng điện DC chọn dòng DC 24V, nguồn điện lưới dùng AC 220V, kiểm tra yêu cầu của tủ điều khiển hoặc nguồn điện trên máy móc.

Xác định đúng áp suất tối đa của hệ thống không vượt quá 25Mpa, lưu lượng dầu tương thích với thông số thiết kế van.

Lựa chọn kiểu lắp đặt phù hợp nếu dùng trên cụm đế van nên chọn loại lắp mặt bích, lắp trục tiếp trên đường ống cần chọn loại ren tiêu chuẩn BSP, NPT phù hợp.

Ưu tiên thương hiệu và nguồn gốc sản phẩm rõ ràng, lựa chọn sản phẩm của thương hiệu uy tín như Nhật Bản, Hàn Quốc, Đài Loan,… tránh mua phải những hàng trôi nổi, không có bảo hành để hạn chế sự cố và chi phí sửa chữa về sau.

Tìm hiểu về đặc thù của ứng dụng, nếu là hệ thống cần giữ áp, giữ tải khi ngắt điện DSG-01-3C4 là lựa chọn phù hợp, còn nếu chỉ xả áp về thùng khi dừng nên cân nhắc dòng DSG-01-3C3 sẽ phù hợp.

Tìm đơn vị cung cấp, hỗ trợ kỹ thuật, hướng dẫn lắp đặt và dịch vụ bảo trì giúp bạn yên tâm khi đưa vào sử dụng cho hệ thống. Thuận Phát chúng tôi luôn sẵn sàng tư vấn và hỗ trợ bạn trong mọi tình huống, liên hệ ngay Hotline 0985.660.836 để được tư vấn lựa chọn các dòng van phù hợp với ứng dụng.

Tham khảo: Van điện từ thủy lực DSG 01-3C3
