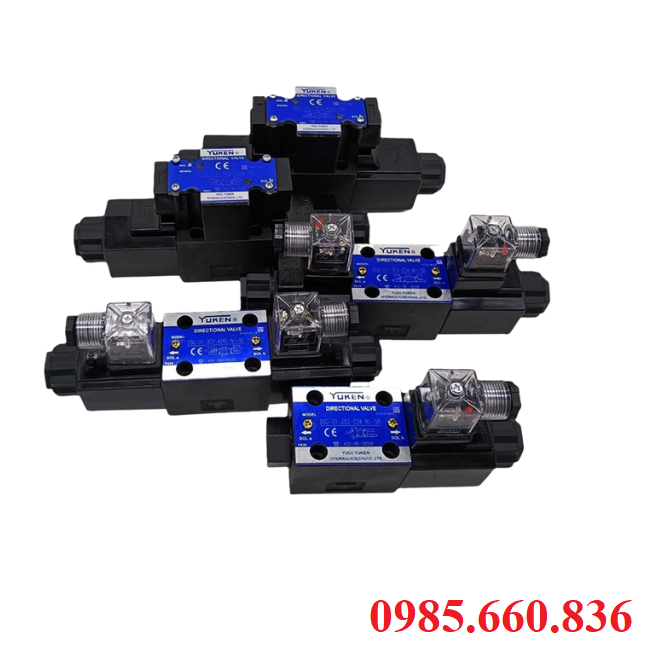

Van điện từ thủy lực DSG-01-2B8

I. Van điện từ thủy lực DSG-01-2B8 là gì?

Van điện từ thủy lực DSG-01-2B8 là thiết bị điều khiển hướng dòng dầu trong hệ thống thủy lực thông qua tín hiệu điện. Đây là dòng van có 2 cuộn coil, 3 vị trí điều khiển, trục trượt 2B8 giúp đóng hoàn toàn các cổng dầu P, A, B, T khi không cấp điện. Với thiết kế này DSG-01-2B8 giúp ngăn cản dòng chảy dầu rò rỉ chyar ngược khi hệ thống tạm ngưng hoạt động, giúp bảo vệ van hiệu quả. Van được ứng dụng rộng rãi trong các hệ thống máy ép, máy dập, bàn nâng thủy lực, thiết bị điều khiển xilanh, những nơi có yêu cầu cau về độ an toàn, khả năng khóa dòng tốt và đáp ứng nhanh khi khởi động lại van.

II. Thông số kỹ thuật cơ bản van điện từ thủy lực DSG-01-2B8

• Tên sản phẩm: Van điện từ thủy lực
• Mã sản phẩm: DSG-01-2B8
• Kiểu van: Van điện từ điều khiển hướng
• Vị trí trung tâm: Dạng kín
• Áp suất: 31.5Mpa
• Kích thước cổng: Rc 1/4"
• Lưu lượng định mức: 63 L/min
• Cuộn coil điều khiển: 12VDC, 24VDC, 110VAC, 220VAC
• Cổng kết nối: G1/4” hoặc mặt bích nhỏ
• Áp suất cuộn coil: 30W - 50W
• Thời gian đáp ứng: Dưới 30 ms
• Dầu thủy lực: Dầu khoáng tiêu chuẩn ISO VG32 – VG46
• Nhiệt độ dầu: -10 – 60 độ C
• Ứng dụng: Máy dập, máy ép, bàn nâng,…
• Xuất xứ: Janpan, China, Taiwan
• Bảo hành: 12 tháng

III. Ứng dụng van điện từ thủy lực DSG-01-2B8

Được sử dụng rộng rãi trong các hệ thống điều khiển đặc biệt là những ứng dụng cần khóa hoàn toàn áp suất khi ngừng hoạt động. Một số ứng dụng tiêu biểu của van điện từ thủy lực DSG-01-2B8:

• Hệ thống thủy lực công nghiệp van được sử dụng trong máy éo, máy dập, cơ cấu nâng hạ cần điều khiển đảo chiều dòng chảy dầu an toàn, khóa haofn taonf van khi ngưng hoạt động.
• Hệ thống điều khiển xi lạnh trọng tải lớn giúp van giữ nguyên vị trí xi lanh khi không có tín hiệu điều khiển nhờ khả năng đóng kín hoàn toàn tất cả cổng dầu, đảm bảo không bị sụt áp, hữu ích trong thiết bị nâng hạ, công nghiệp nặng.
• Máy xây dựng, nâng hạ của các thiết bị công trình như máy xúc, cần cẩu, bàn nâng, thang thủy lực giúp hệ thống tự động dừng an toàn khi mất điện nhờ tính năng trục trượt đóng nên tránh được việc sập tải đột ngột, nâng cao an toàn lao động, bảo vệ người sử dụng.
• Dây chuyền sản xuất tự động van được sử dụng trong hệ thống tự động hóa công nghiệp như xi lanh, motor thủy lực cần điều khiển luân phiên, cụn 2B8 tách biệt từng chức năng để đảm bảo khi có thiết bị khác hoạt động thì các phần còn lại không bị ảnh hưởng bởi rò rỉ áp suất.
• Hệ thống thủy lực ngành nhựa, xi măng, luyện kim trong môi trường công nghiệp nặng van có ưu thế nhờ độ bền cao, chống rò rỉ tốt, khả năng hoạt động liên tục ở áp lực lớn, đặc biệt trong máy ép, máy nghiền máy trộn luôn đảm bảo ngắt dòng dầu khi máy nghỉ, tránh tai nạn và tăng tuổi thọ van.

IV. Ưu, nhược điểm van điện từ thủy lực DSG-01-2B8

1. Ưu điểm van điện từ thủy lực DSG-01-2B8

Ở trạng thái không có điện van sẽ đóng kín hoàn toàn các cổng dầu  giúp giữ cố định xi lanh hoặc thiết bị chấp hành, tránh rò rỉ áp và trôi tải, đây là những điều đặc biệt quan trọng trong hệ thống.

Van có khả năng chuyển đổi trạng thái nhanh chóng khi nhận tín hiệu điện, mang lại hiệu quả cao trong hệ thống tự động hóa và chu kỳ làm việc liên tục.

Chịu được áp lực và nhiệt độ lớn nhờ thân được làm từ gang đúc chất lượng cao, coil bọc epoxy cách nhiệt nên vận hành bền bỉ trong môi trường khắc nghiệt như luyện kim, xi măng, nhựa.

Với thiết kế chuẩn ISO 4401 giúp van dễ dàng thay thế, bảo trì, không cần điều chỉnh lại hệ thống đường dầu. Nhiều sự lựa chọn về coil điện áp như DC 12V, DC 24V, AC 220V phù hợp với các hệ thống da dạng hiện có.

> Xem thêm: Xi lanh khí nén SC Airtac

2. Nhược điểm van điện từ thủy lực DSG-01-2B8

Do thiết kế đóng kín khi không có điện nên không phù hợp với những ứng dụng có yêu cầu về việc hồi dầu liên tục và xả áp quay về bể chứa.

Thiết kế an toàn nên có chi phí cao hơn các loại van cùng dòng như DSG-01-2B2, DSG-01-2B3

Van cần lắp đúng chiều, đúng điện áp coil để tránh tình trạng coil lỗi, trục trượt không chuyển động.

V. Nguyên lý hoạt động van điện từ thủy lực DSG-01-2B8

Van điện từ thủy lực DSG-01-2B8 hoạt động dựa trên nguyên lý của cơ chế điều khiển trục trượt bằng tín hiệu điện từ hai cuộn coil, khi có điện trục trượt dịch chuyển điều hướng dòng dầu từ cổng P đến A hoặc B và hồi dầu về T. Trạng thái không cấp điện, trục nằm giữa và các cổng P – A – B – T đều đóng kín giúp khóa áp suất, giữ cố định xi lanh hoặc motor. Khi cấp điện coil tría  dầu đi vào cổng A hồi từ cổng B đến T làm xi lanh tiến, cấp điện coil phải dầu đi vào cổng B hồi từ cổng A đến T làm xi lanh lùi. Điện không được cấp ở hai coil van được đóng toàn bộ, hệ thống đứng yên, nguyên lý này giúp van vận hành an toàn, chính xác, ổn định, phù hợp cho hệ thống yêu cầu giữ tải khi ngắt điện.

VI. Cách phân biệt van điện từ thủy lực DSG-01-2B8 với các model khác

VII. Vật liệu cấu tạo và độ bền của van điện từ thủy lực DSG-01-2B8

Van điện từ thủy lực được thiết kế với vật liệu chất lượng cao, nhằm đáp ứng yêu cầu làm việc trong môi trường công nghiệp khắt khe, chịu áp lực lớn, tần suất hoạt động liên tục.

• Thân van được làm từ gang đúc, hợp kim thép chịu lực cao giúp chống ăn mòn, không bị biến dạng khi vận hành ở nhiệt độ cao, gia công chính các theo chuẩn ISO 4401
• Cuộn coil điện từ lõi làm từ sắt silic chất lượng, vỏ bọc epoxy chống ẩm, cách điện, đáp ứng tốt điện áp AC, DC, tuổi thọ cao, chống cháy nổ, nhiễu từ trường, dễ thay thế.
• Lò xo làm từ thép đàn hồi chống mỏi giúp giữ trục trượt ở vị trí trung tâm khi không có tín hiệu, không biến tính sau nhiều chu kỳ nén nở.
• Trục trượt với chất liệu thép tôi cứng chịu mài mòn cao, bền mặt trượt mịn, gia công rãnh dẫn dầu chính xác cao giảm rò rỉ nội bị, làm việc ổn định trong môi trường áp suất dao động.

VIII. Hướng dẫn bảo trì, thay thế van điện từ thủy lực DSG-01-2B8

1. Hướng dẫn bảo trì van điện từ thủy lực DSG-01-2B8

Vệ sinh định kỳ van chu kỳ 3-6 tháng tùy vào môi trường làm việc, làm sạch bụi bẩn, dầu rò rỉ quanh thân và cuộn coil. Vệ sinh đầu kết nối, kiểm tra dây dẫn, kiểm tra đế van và gioăng xem có cặn bẩn làm kẹt trục không.

Kiểm tra coil điện từ dùng đồng hồ đo điện trở coil, kiểm tra đầu nối xem có tiếp xúc tốt không. Coil không hút là van không chuyển trạng thía, coil nóng dù van hoạt động bình thường là dấu hiệu bị hỏng.

Kiểm tra trục trượt và lò xo khi tháy van kẹt chuyển trạng thái chậm có thể do trục bị bẩn, tháo thân van ra khỏi đế, rút trục kiểm tra, bôi trơn nhẹ bằng dầy thủy lực sạch nếu trục hoạt động không mượt, lò xo yếu cũng gây lỗi nên cần thay mới và đúng mã.

2. Thay thế van điện từ thủy lực DSG-01-2B8

Van điện từ thủy lực DSG-01-2B8 được thay thế mới hoàn toàn khi:

Coil bị cháy liên tục dù đã thay thế bằng coil mới

Thân van bị rò rỉ dầu nghiêm trọng

Trục trượt bị mòn, trầy nặng làm sai lệch dòng dầu

Lưu ý:

• Nên chọn đúng model, dúng điện áp và chuẩn ISO 4401 để dễ thay mới.
• Sử dụng dầu thủy lực sạch, đúng độ nhớt, lọc tốt.
• Không để van làm việc quá tải sai nguồn điện.
• Vân hành đúng sơ đồ, nguyên lý kỹ thuật.
• Ghi chép bảo trì để theo dõi hiệu suất làm việc.

Tham khảo: Van điện điều hướng DSG-01-2B3B
