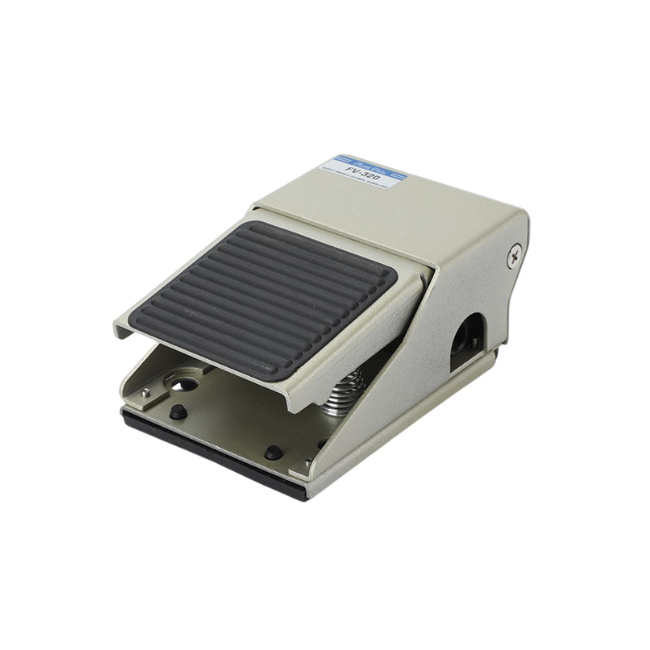

Van đạp chân khí nén | Bàn đạp chân khí nén

I. Van đạp chân khí nén là gì?

Van đạp chân khí nén thiết bị cơ khí dùng trong hệ thống khí nén, giúp điều khiển dòng khí bằng lực đạp chân thay vì dùng tay hay tín hiệu điện. Khi tác động lực lên bàn đạp, van thay đổi trạng thái đóng mở để cấp, ngắt khí đến các thiết bị như xi lanh máy ép, may dập. Được thiết kế với cấu tạo đơn giản, chắc chắn gồm thân van, bàn đạp, lò xo hồi, cổng kết nối khí. Nhờ cơ chế hoạt động trực tiếp bằng chân, giúp tăng hiệu quả làm việc, đảm bảo an toàn trong nhiều ứng dụng công nghiệp. Sử dụng rộng rãi trong ngành sản xuất, gia công cơ khí, dây chuyền lắp ráp, môi trường yêu cầu thao tác nhanh, chính xác, là giải pháp điều khiển khí nén tiện lợi, tiết kiệm chi phí, dễ sử dụng.

II. Thông số kỹ thuật van đạp chân khí nén

• Tên sản phẩm: Van đạp chân khí nén
• Áp suất: 0 – 10bar
• Lưu lượng: 500 – 800 L/phút
• Kích thước cổng: G1/8, G1/4, G3/8
• Kiểu van: 3/2, 5/2
• Nhiệt độ: -10 – 60 độ C
• Môi chấ: Khí nén đã lọc
• Chất liệu: Nhôm, kẽm inox
• Gioăng: NBR
• Lực đạp: 30 – 80N
• Bảo hành: 12 tháng

III. Ưu, nhược điểm van đạp chân khí nén

1. Ưu điểm van đạp chân khí nén

Với thiết kế đơn giản, hiệu quả, van đạp chân khí nén sử dụng phổ biến trong hệ thống khí nén, mang nhiều lợi ích trong quá trình vận hành.

• Dễ sử dụng, thao tác linh hoạt chỉ cần đạp chân để điều khiển, không cần dùng tay hay hệ thống điện phúc tạp, phù hợp nhiều đối tượng vận hành.
• Có thể vừa điều khiển van, vừa thực hiện các công việc khác như giữ vật, căn chỉnh chi tiết, hữu ích trong dây chuyền sản xuất.
• Phản hồi nhanh, chính xác, hoạt động khi có lực tác động, giúp kiểm soát dòng khí chính xác, nâng cao hiệu quả và tốc độ làm việc.
• Độ bền cao, ít hư hỏng, cấu tạo đơn giản, ít chi tiết điện tử, hạ chế lỗi kỹ thuật, hoạt động ổn định trong thời gian dài.
• An toàn vận hành, hạn chế đưa tay vào khu vực nguy hiểm như máy dập, máy ép, giảm thiểu rủi ro tai nạn lao động.
• Hoạt động độc lập, không cần điện, phù hợp với môi trường ẩm ướt, bụi bẩm, dễ cháy nổ, nơi thiết bị gây nguy hiểm.
• Tiết kiệm chi phí đầu tư, bảo trì, giá thành thấp hơn nhiều so với dòng van điều khiển tự động, chi phí sửa chữa, thay thế đơn giản.

2. Nhược điểm van đạp chân khí nén

• Van chỉ hoạt động khi có lực đạp, không phù hợp với các hệ thống tự động hoàn toàn.
• Chỉ sử dụng tại chỗ, không thể tích hợp điều khiển từ xa như van điện từ.
• Dễ mỏi khi đạp nhiều lần trong thời gian dài gây mệt cho người vận hành.
• Khó kiểm soát lưu lượng, thời gian cấp khí trong ứng dụng yêu cầu cao.

IV. Cấu tạo van đạp chân khí nén

Van đạp chân khí nén với cấu tạo đơn giản, chắc chắn, thiết kế chịu lực tốt, hoạt động ổn định trong môi trường công nghiệp, van gồm các bộ phận chính:

• Thân van phần vỏ bên ngoài được làm từ hợp kim nhôm, kẽm, inox có nhiệm vụ bảo vệ chi tiết bên trong, chịu áp lực khí nén.
• Bàn đạp bộ phận tiếp xúc trực tiếp với chân người vận hành, dùng để tạo lực tác động lên van khi cần điều khiển.
• Cơ cấu truyền động nằm bên trong, có nhiệm vụ truyền lực từ bàn đạp xuống lõi van để thay đổi trạng thái đóng mở.
• Lò xo hồi giúp bàn đạp, van tự động trở về vị trí ban đầu khi người vận hành nhả chân.
• Lõi van bộ phận quan trọng điều khiển dòng khí đi qua, bị chặn lại, quyết định trạng thái hoạt động của van.
• Cổng kết nối khí như các đầu ren dùng để kết nối với ống dẫn khí, thường có kích thước như G1/4, G1/8.
• Gioăng, phớt làm kín giúp đảm bảo độ kín khít, ngăn rò rỉ kí trong quá trình vận hành.

> Xem thêm: Thiết bị thủy lực khí nén

V. Ứng dụng van đạp chân khí nén

Được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng điều khiển nhanh, tiện lợi, an toàn, van đạp chân khí nén phù hợp với hệ thông cần thao tác bằng chân.

• Ngành cơ khí, chế tạo máy giúp điều khiển các thiết bị như máy sập, máy ép, máy hàn, hỗ trợ thao tác chính xác, an toàn.
• Dây chuyền sản xuất, lắp ráp, sử dụng để điều khiển xi lanh khí enns trong các công đoạn lắp ráp, đóng gói, gia công sản phẩm.
• Ngành dệt may, bao bì ứng dụng trong máy may công nghiệp, máy ép bao bì, hỗ trợ thao tác nhanh, liên tục.
• Ngành gỗ, nội thất giúp điều khiển các máy ép, máy kẹp, để cố định vật liệu trong quá trình gia công.
• Hệ thống tự động hóa bán phần được kết hợp với các thiết bị khí nén khác để tạo thành hệ thống bán tự động, nâng cao hiệu suất làm việc.

VI. Phân loại van đạp chân khí nén phổ biến

1. Phân loai theo cửa, vị trí

Van đạp chân khí nén 2/2

• Đặc điểm: 2 cửa, 2 trạng thí đóng mở
• Nguyên lý: Đạp để mở khí, nhả để đóng khí
• Ưu điểm: Đơn giản, dễ dùng, độ bền cao
• Kích thước: G1/8, G1/4
• Áp suất: 0 – 10bar
• Ứng dụng: Dùng để cấp ngắt khí trong hệ thống đơn giản
• Phù hợp cho các nhu cầu điều khiển khí cơ bản, chi phí thấp

Van đạp chân khí nén 3/2

• Đặc điểm: 3 cửa, 2 trạng thái
• Nguyên lý: Đạp để cáp khí, nhả để xả khí
• Ưu điểm: Điều khiển linh hoạt
• Kích thước: G1/8, G1/4
• Áp suất: 0 – 10bar
• Ứng dụng: Điều kiển xi lanh tác động đơn
• Phù hợp cho hệ thống cần cấp và xả khí tự động trong cùng một van.

Van đạp chân khí nén 5/2

• Đặc điểm: 5 cửa, 2 trạng thái
• Nguyên lý: Đạp để đảo chiều dòng khí, nhả để trở về trạng thái ban đầu
• Ưu điểm: Điều khiển mạnh, linh hoạt, dùng cho hệ thống phức tạp
• Kích thước: G1/4, G3/8
• Áp suất: 0 – 10bar
• Ứng dụng: điều khiển xi lanh tác động kép
• Phù hợp cho các hệ thống cần đảo chiều chuyển động, điều khiển chính xác.

2. Phân loại theo thiết kế bàn đạp

Van đạp chân khí nén không khóa

• Đặc điểm: Không có cơ chế giữ trạng thái
• Nguyên lý: Đạp để van hoạt động, nhả để van trở về ban đầu
• Ứng dụng: Các hẹ thống cần thao tác tức thời, không duy trì trạng thái
• Phù hợp cho thiết bị cần điều khiển nhanh, đảm bảo an toàn cao

Van đạp chân khí nén có khóa

• Đặc điểm: Có cơ chế khóa dữ trạng thái
• Nguyên lý: Đạp 1 lần giữ trạng thái, đạp lại chuyển trạng thái
• Ưu điểm: Không cần giữ chân liên tục, tiện lợi khi vận hành lâu
• Ứng dụng: Dùng trong hệ thống cần duy trì trạng thái làm việc
• Phù hợp cho các thiết bị trạng thái ổn định, không cần thao tác liên tục.

3. Phân loại theo chất liệu

Van đạp chân khí nén thân nhôm

• Đặc điểm: Thân hợp kim nhôm, trọng lượng nhẹ
• Ưu điểm: Chống gỉ tốt, tản nhiệt nhanh, giá thành hợp lý
• Độ bền: Ổn định, phù hợp môi trường làm việc thông thường
• Là lựa chọn thông dụng nhờ giá tốt, nhẹ, dễ lắp đặt

Van đạp chân khí nén thân inox

• Đặc điểm: Thân inox, độ bền cao
• Ưu điểm: Chống ăn mòn, chống gỉ sét tốt, chịu môi trường ẩm
• Độ bền: Rất cao, tuổi thọ lâu dài trong môi trường khắc nghiệt
• Ứng dụng: Dùng trong ngành thực phẩm, y tế, hóa chất
• Phù hợp cho các hệ thống yêu cầu độ bền cao, khả năng chống ăn mòn tốt

Van đạp chân khí nén thân nhựa

• Đặc điểm: Thân làm từ nhựa kỹ thuật, trọng lượng nhẹ
• Ưu điểm: Giá rẻ, chống ăn mòn tốt, không bị gỉ sét
• Độ bền: Trung bình, phù hợp môi trường áp suất thấp
• Ứng dụng: Dùng trong hệ thống khí nén nhỏ, dân dụng, môi trường không yêu cầu cao.
• Phù hợp cho các nhu cầu tiết kiệm chi phí, sử dụng đơn giản

VI. Lưu ý an toàn khi sử dụng van đạp chân khí nén

Để đảm bảo an toàn, vận hành hiệu quả, khi sử dụng van đạp chân khí nén cần lưu ý một số điểm sau:

• Đặt van ở vị trí cố định, bằng phẳng, thuận tiện cho việc đạp chân, tránh đặt ở nơi dễ vướng, có nguy cơ đạp nhầm gây tai nạn.
• Đảm bảo các đầu nối kín khít, không rò rỉ khí, áp suất nằm trong mức cho phép , kiểm tra ban đạp, cơ cấu hồi hoạt động trơn tru.
• Sử dụng đúng áp suất quy định, không vận hành vượt áp suất làm việc của van để tránh hư hỏng, mất an toàn.
• Giữ khu vực làm việc sạch sẽ, khô ráo, tránh để dầu mỡ, nước, bụi bẩn bám vào bàn đạp gây trơn trượt, kẹt cơ cấu.
• Không nên đạp quá mạnh, liên tục trong thời gian dài vì như thế có thể làm giảm tuổi thọ lò xo, chi tiết bên trong.
• Tránh để vật cản lên bàn đạp, không đặt vật nặng lê vì có thể làm van hoạt động ngoài ý muốn.
• Bảo dưỡng, kiểm tra định kỳ, thường xuyên vệ sinh, kiểm tra gioăng phớt, lò xo, thay thế khi có dấu hiệu hư hỏng.
• Đảm bảo người vận hành được hướng dẫn đầy đủ, hiểu rõ về nguyên lý hoạt động, tránh thao tác sai gây ảnh hưởng đến hệ thống.

VII. Hướng dẫn bảo dưỡng, bảo trì van đạp chân khí nén

Việc bảo dưỡng, bảo trì định kỳ giúp van đạp chân khí nén hoạt động ổn định, hạn chế hư hỏng, kéo dài tuổi thọ.

• Vệ sinh định kỳ, lau sạch bụi bẩn, dầu mỡ bám trên thân van , bàn đạp để tránh kẹt cơ cấu.
• Kiểm tra rò rỉ khí, quan sát các đầu nối, gioăng, phớt để phát hiện rò rỉ và kịp thời xử lý.
• Bôi trơn cơ cấu chuyển động, tra dầu nhẹ vào các khớp chuyển động để đảm bảo hoạt động trơn tru.
• Kiểm tra lò xo hồi, đảm bảo lò xo còn đàn hồi tốt, không bị yếu hay gãy gây lẹt van.
• Siết chặt các kết nối, đảm bảo các đầu ren, bulong được cố định chắc chắn, tránh rung lắc khi vận hành.
• Thay thế linh kiện khi cần nếu phát hiện gioăng, phớt bị mòn, hư hỏng, cần thay thế để tránh ảnh hưởng đến hệ thống.

VIII. Báo giá van đạp chân khí nén tại Thuận Phát

Van đạp chân khí nén tại Thuận Phát với đa dạng mẫu mã, chủng loại, chất liệu, đáp ứng được nhu cầu từ hệ thống đơn giản đến công nghiệp. Giá của van tại cửa hàng thường dựa vào nhiều yếu tố khác nhau, giá cả cạnh tranh, công khai, minh bạch, đảm bảo chất lượng, độ bền cao, phù hợp nhiều môi trường làm việc khác nhau. Chúng tôi cam kết mang đến sản phẩm chính hãng, tư vấn lựa chọn van phù hợp, hỗ trợ kỹ thuật tận tình, tối ưu hiệu quả sử dụng, chi phí đầu tư.

Ngoài ra với nhiều năm kinh nghiệm trong ngành thiết bị thủy lực khí nén, cùng đội ngũ kỹ thuật tốt luôn sẵn sàng hỗ trợ tư vấn, hướng dẫn vận hành, bảo dưỡng, bảo trì sản phẩm. Đến với Thuận Phát Valve, quý khách không chỉ để mua sản phẩm chất lượng mà còn để trải nghiệm về dịch vụ hậu mãi tận tâm nhiệt tình. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện đi kèm chính hãng, giao hàng tận nơi nhanh chóng. Mọi thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số điện 0985.660.836 để được tư vấn, giải đáp, cung cấp đầy đủ thông tin chi tiết về sản phẩm.
