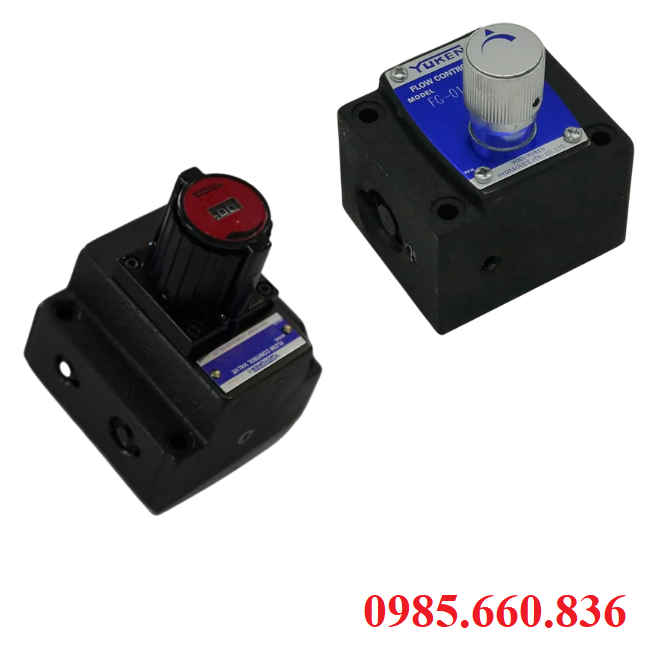

Van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02

I. Van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02 là gì?

Van điều chỉnh áp suất dầu thủy lực là thiết bị dùng để điều chỉnh và duy trì áp suất ổn định trong các hệ thống thủy lực, đảm bảo máy móc vận hành, an toàn và hiệu quả. Van sử dụng các model phổ biến như FG01, FG02, FCG01, FCG02 được ứng dụng rộng rãi trong ngành công nghiệp nặng, dây chuyền tự động, máy ép, hệ thống nâng hạ. FG01, FG02 là dòng van điều áp trực tiếp với thiết kế đơn giản, phản ứng nhanh, phù hợp với lưu lượng thấp và vừa. FCG01, FCG02 là van chỉnh áp gián tiếp thường sử dụng cho hệ thống lưu lượng lớn, cần điều áp ổn định và chính xác.

II. Thông số kỹ thuật van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02

• Tên sản phẩm: Van chỉnh áp suất dầu thủy lực
• Model: FG0, FG02, FCG01, FCG02
• Áp suất làm việc: 25Mpa
• Lưu lượng: 35l/min – 70l/min
• Kích cỡ ren kết nối: Rc 1/4 - Rc 3/8
• Phạm vi điều chỉnh: 0.5Mpa – 25Mpa
• Nhiệt độ dầu thủy lực: -10 – 60 độ C
• Nhiệt độ môi trường xung quanh: -5 – 50 độ C
• Ứng dụng: Máy ép thủy lực, máy xây dựng, máy đúc, máy ép phun nhựa
• Xuất xứ: Nhật Bản, Mỹ, Đức, Trung Quốc
• Bảo hành: 12 tháng

III. Nguyên lý hoạt động van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02

Van điều chỉnh áp suất dầu thủy lực FG01, FG02, FCG01, FCG02 hoạt động dựa trên sự cân bằng giữa áp suất đầu vào và lực của lò xo điều chỉnh. Khi áp suất vào vượt quá mức cho phép van tự động mở để xả bớt dầu về thùng chứa giúp van luôn giữ được áp suất ổn định trong hệ thống. Van điều áp trực tiếp FG01, FG02 dầu tác động trực tiếp lên pittong khi vượt áp lò xo bị nén lại, cho phép dầu thoát ra. Van điều áp gián tiếp FCG01, FCG02 dầu điều khiển tác động lên sau đó cửa chính mới mở, độ ổn định cao hơn phù hợp cho hệ thống lưu lượng.

IV. Ứng dụng của van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02

Ứng dụng cho máy ép thủy lực, máy dập: Van điều áp giúp kiểm soát lực ép chính xác, khi áp suất vượt lên van sẽ tự động mở để xả dầu tránh gây hỏng xilanh,gioăng.

Hệt hống nâng hạ, bàn nâng, thang nâng thủy lực: Van giúp ổn định áp suất trong quá trình nâng hạ đảm bảo van chuyển động tốt, an toàn, không bị rung, FG là dùng cho dòng thiết bị nhỏ, FCG dùng cho hệ thống có trọng tải lớn.

Dây chuyền sản xuất tự động nhà máy: Van điều áp thủy lực giúp giữ áp ổn định cho các thiết bị như xi lanh, động cơ thủy lực hoạt động đồng đều, chính xác trong từng công đoạn như ép, đóng gói,…

Máy ép phun nhựa, máy đúc: Van giúp kiểm soát áp suất tuyến tính ổn ddingj, nâng cao chất lượng, yêu cầu điều áp chính  xác cao, tránh rung động hoặc lệch khi vận hành ở tốc độ cao.

Thiết bị xây dựng, xe công trình: Van chỉnh áp suất dầu thủy lực giúp kiểm soát áp suất trong hệ truyền động thủy lực của bơm lái, cơ cấu nâng – hạ, đảm bảo vận hành an toàn dưới tải nặng.

> Xem thêm: Xi lanh khí nén SC Airtac

V. Đặc điểm các model FG01 FG02 FCG01 FCG02 của van chỉnh áp suất dầu thủy lực

1. Van chỉnh áp suất dầu thủy lực FG01

• Loại van: Van điều áp trực tiếp
• Lưu lượng: 35 L/min
• Ren kết nối: Rc 1/4
• Áp suất: 0.5 – 25Mpa
• Đặc điểm: Kết cấu đơn giản, dễ lắp đặt, vận hành, phản ứng nhanh
• Ứng dụng: Máy ép thủy lực mini, thiết bị nâng hạ tải nhỏ

2. Van chỉnh áp suất dầu thủy lực FG02

• Loại van: Van điều áp trực tiếp
• Lưu lượng: 70 L/min
• Ren kết nối: Rc 3/8
• Áp suất: 0.5 – 25Mpa
• Đặc điểm: Dùng cho dòng chảy lớn hơn FG01, hệ thống trung bình yêu cầu phản hồi nhanh
• Ứng dụng: Thiết bị ép phôi, đóng gói, hệ thống thủy lực nhà xưởng vừa nhỏ

3. Van chỉnh áp suất dầu thủy lực FCG01

• Loại van: Van điều áp gián tiếp
• Lưu lượng: 35 L/min
• Ren kết nối: Rc 1/4
• Áp suất: 0.5 – 25Mpa
• Đặc điểm: Giữ áp suất ổn định, ít dao động áp, tích hợp buồng điều khiển phụ
• Ứng dụng: Hệ thống điều khiển chính xác áp suất đầu ra, dây chuyền sản xuất có nhiều xilanh

4. Van chỉnh áp suất dầu thủy lực FCG02

• Loại van: Van điều áp gián tiếp
• Lưu lượng: 70 L/min
• Ren kết nối: Rc 3/8
• Áp suất điều chỉnh: 0.5 – 25Mpa
• Đặc điểm: Khả năng điêu áp chính xác, dùng cho hệ thông lớn, trọng tải cao
• Ứng dụng: Máy ép nhựa, máy đúc áp lực, dây chuyển sản xuất tự động,…

VI. Phân loại van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02 theo cấu tạo

Van chỉnh áp suất dầu thủy lực FG01, FG02, FCG01, FCG02 được phân thành 2 nhóm chính dựa theo cấu tạo cơ chế điều khiển áp suất gồm van điều áp trực tiếp và van điều áp gián tiếp.

1. Van điều áp trực tiếp FG01, FG02

• Model: FG01, FG02
• Cấu tạo: Cụm lò xo – pit tong điều áp
• Nguyên lý hoạt động: Khi áp suất vượt mức cài đặt, pit tông bị đẩy lên để mở cửa xả dầu.
• Ưu điểm: Phản ứng nhanh, kết cấu đơn giản, giá thành hợp lý
• Nhược điểm: Không duy trì được áp suất ổn địn nếu dòng chảy lớn hoặc bị thay đổi liên tục
• Ứng dụng: Máy ép nhỏ, bàn nâng mini, máy thủy lực lưu lượng thấp

2. Van điều áp gián tiếp FCG01, FCG02

• Model: FCG01, FCG02
• Cấu tạo: Gồm 2 phần mạch chính và buồng pilot điều khiển áp suất
• Nguyên lý hoạt động: Dầu tác động trước vào buồng pitlot sau đấy điều khiển pit tông chính mở ra để xả áp.
• Ưu điểm: Điều chỉnh áp suất tốt, ổn định hơn, phù hợp cho hệ thống lớn, lưu lượng cao
• Nhược điểm: Kết cấu phức tạp, giá thành cao hơn dòng điều áp trực tiếp
• Ứng dụng: Máy ép công nghiệp, hệ thống thủy lực lớn, dây chuyền sản xuất tự động

VII. Các thương hiệu sản xuất van chỉnh áp suất dầu thủy lực uy tín trên thị trường

Thị trường hiện nay có rất nhiều thương hiệu cung cấp dòng van điều chỉnh áp chất lượng cao, được tin dùng trong công nghiệp, sản xuất, cơ khí và tự động hóa. Dưới đây là một số thương hiệu nổi bật:

Yuken Nhật Bản là thương hiệu hàng đầu trong ngành thiết bị thủy lực công nghiệp nổi tiếng về độ bền, ổn định và chính xác cao. Được sử dụng rộng rãi trong máy ép, dây chuyền tự động.

Huade Trung Quốc đây là hãng van phổ biến tại thị trường Châu Á với mức giá tốt đáp ứng các hệ thống có yêu cầu kỹ thuật trung bình và tiết kiện chi phí vận hành.

Rexroth – Bosch Đức chuyên sản xuất các dòng van áp suất, van điện từ, van tỉ lệ cao cấp đáp ứng tiêu chuẩn Châu Âu, phù hợp cho hệ thống yêu cầu kỹ thuật cao, giá thành cao, hiệu suất vượt trội, đáng tin cậy khi sử dụng.

Parker Mỹ hãng sản xuất chuyên về thiết bị thủy lực khí nén cho các ngành công nghiệp nặng, đây là dòng van bên bỉ, chịu áp lực tốt phù hợp với những môi trường khắc nghiệt.

Nachi Nhật Bản thuong hiệu nổi tiếng với độ uy tín và độ hoàn thiện sản phẩm cao nổi bật với dòng van điều áp, van điện từ nhỏ gọn với độ nhảy cảm cao sử dụng phổ biến trong máy ép nhựa, hệ thống tự động hóa.

VIII. Tư vấn báo giá, hướng dẫn lắp đặt van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02

1. Tư vấn báo giá van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02

Giá van chỉnh áp suất dầu thủy lực FG01, FG01, FCG01, FCG02 phụ thuộc vào nhiều yếu tố như dòng van, xuất xứ, chính sách bán của từng đơn vị cung cấp và phân phối với đầy đủ chính sách bảo hành, CO~CQ, dịch vị tư vấn hỗ trợ. Van gián tiếp thường có cấu tạo phúc tạp, hiệu suất ổn định hơn nên giá sẽ nhỉnh hơn van trực tiếp. Để biết chính xác giá thành của từng dòng van anh/chị hãy liên hệ trục tiếp cho Thuận Phát chúng tôi qua Hotline 0985.660.836 để được hỗ trợ tư vấn báo giá, lực chọn model phù hợp với hệ thống thủy lực và nhu cầu sử dụng.

2. Hướng dẫn lắp đặt van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02

Để đảm bảo hiệu suất và van hoạt động hiệu quả, bền bỉ khi sử dụng bạn cầ lắp dặt đúng quy trinh như sau để tránh van nhanh bị hỏng, dễ mài mòn.

Xác định vị trí lắp đặt van thường lắp trên đường ống áp cao, lắp theo hướng mũi tên trên thân van để đúng với chiều dòng chảy của dầu.

Dùng ren phù hợp với từng model để kết nối van, dùng mỏ lết siết chặt lại để cho đúng cỡ, không dùng lực quá mạnh hoặc siết quá chặt gây nứt van, dùng băng tan thủy lực chuyên dụng để quấn tráng gây rò rỉ.

Cài đặt áp suất bằng cách điều khiển van thoe chiều kim đồng hồ để tăng áp, ngược chiều kim đồng hồ để giảm áp, điều chỉnh van từ từ theo đồng hồ đo áp, không vặn đột ngột.

Sau khi lắp đặt bơm xong kiểm tra lại hệ thống khởi động bơm, theo dõi đồng hồ và thiết bị trong quá trình vận hành xem có tình trạng rò rỉ không.

Tham khảo: Van xả cấp nhanh PF50 PF80 PF90 PF100 PF125 PF150

Hotline liên hệ đặt hàng: 0985.660.836
