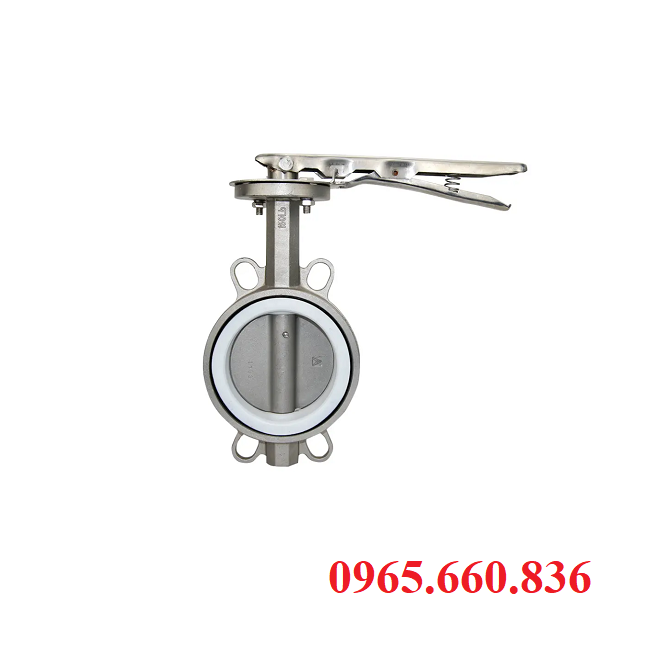

Van bướm inox gioăng PTFE D71F4-10P

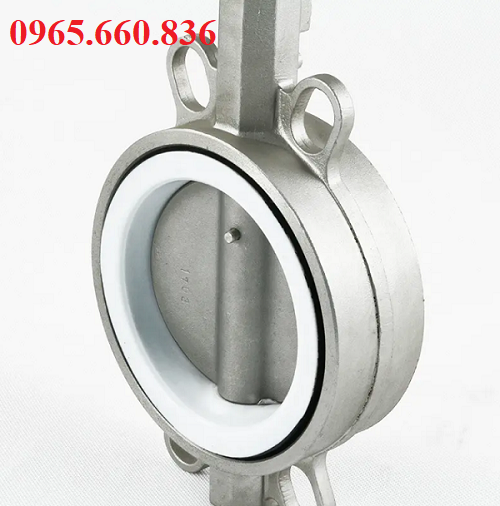

I. Van bướm inox gioăng PTFE D71F4-10P là gì?

Van bướm inox gioăng PTFE D71F4-10P là một loại van bướm có thân làm từ inox, sử dụng gioăng PTFE để đảm bảo khả năng chống ăn mòn và chịu nhiệt tốt. Đây là dòng van bướm tay gạt, có thiết kế dạng wafer (kẹp giữa hai mặt bích) với áp suất làm việc 10bar. Sản phẩm này được ứng dụng phổ biến trong các môi trường chất lỏng có tính ăn mòn cao như hoá chất, nước thải công nghiệp, thực phẩm và dược phẩm. Với đặc tính của inox và PTFE, van có thể làm việc ổn định trong môi trường có nhiệt độ và áp suất cao, giúp tăng tuổi thọ và độ bền của hệ thống đường ống.

II. Thông số kỹ thuật van bướm inox gioăng PTFE D71F4-10P.

• Model: D71F4-10P.
• Kích cỡ danh định (DN): DN50 – DN300.
• Áp suất làm việc: PN10 (tương đương 10 bar).
• Nhiệt độ làm việc: Từ -20°C đến 180°C.
• Vật liệu thân van: Inox CF8 (SUS304) hoặc CF8M (SUS316).
• Vật liệu đĩa van: Inox CF8/CF8M.
• Vật liệu trục van: Inox SUS304 hoặc SUS316.
• Vật liệu gioăng (seat): PTFE (Teflon) – chịu hóa chất tốt.
• Kết nối: Dạng wafer, kẹp giữa hai mặt bích.
• Cơ cấu điều khiển: Tay gạt hoặc tay quay, có thể lắp thêm bộ điều khiển khí nén/điện.
• Môi chất làm việc: Axit, kiềm, hóa chất, nước sạch, nước thải, hơi, thực phẩm, dược phẩm,...
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc.

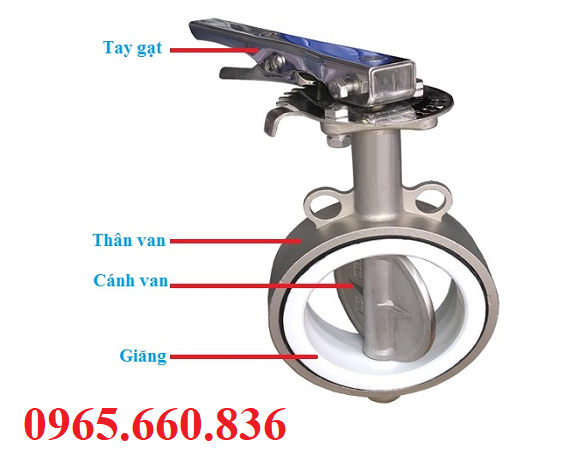

III. Cấu tạo van bướm inox gioăng PTFE D71F4-10P.

• Thân van: Làm từ inox 304 hoặc inox 316 có độ bền cao, chống ăn mòn tốt. Thiết kế dạng wafer giúp cho quá trình lắp đặt được nhanh chóng.
• Đĩa van: Được làm từ inox, có nhiệm vụ điều tiết dòng chảy bằng cách xoay trục khi đóng mở van.
• Gioăng làm kín: Sử dụng PTFE giúp tăng khả năng chịu hoá chất, đảm bảo độ kín khít và hạn chế rò rỉ.
• Bộ điều khiển: Vận hành giúp van đóng mở.
• Trục van: Kết nối giữa bộ điều khiển và đĩa van, làm từ inox 304 hoặc inox 316 giúp van hoạt động ổn định.

Với thiết kế đơn giản nhưng hiệu quả, van bướm inox gioăng PTFE D71F4-10P đảm bảo khả năng vận hành linh hoạt, bền bỉ trong nhiều môi trường khác nhau. Nhờ vật liệu cao cấp và gioăng PTFE chịu hoá chất tốt, sản phẩm này là lựa chọn lý tưởng cho các hệ thống đường ống trong ngành thực phẩm, hoá chất, nước sạch, nước thải và các môi trường ăn mòn cao.

IV. Nguyên lý hoạt động van bướm inox gioăng PTFE D71F4-10P.

Van bướm inox gioăng PTFE D71F4-10P hoạt động theo cơ chế xoay trục để điều khiển đĩa van, từ đó điều chỉnh lưu lượng chất lỏng đi qua đường ống. Khi tay gạt hoặc tay quay được xoay một góc 90 độ, đĩa van cũng xoay theo, mở rộng hoàn toàn để dòng chảy đi qua mà không gặp cản trở. Ngược lại, khi xoay theo chiều đóng, đĩa van nằm vuông góc với dòng chảy, ngăn chặn hoàn toàn lưu chất.

Gioăng PTFE đóng vai trò quan trọng trong việc tạo độ kín khít, ngăn rò rỉ và chống ăn mòn, đặc biệt trong các hệ thống chứa hoá chát hoặc thực phẩm. Thiết kế wafer giúp van dễ dàng lắp đặt, tháo dỡ nhanh chóng giữa hay mặt bích.

Nhờ nguyên lý hoạt động đơn giản, van bướm inox gioăng PTFE D71F4-10P giúp kiểm soát lưu lượng hiệu quả, thao tác dễ dàng và phù hợp với nhiều môi trường làm việc khác nhau.

V. Ứng dụng van bướm inox gioăng PTFE D71F4-10P.

Van bướm inox gioăng PTFE D71F4-10P có thể được ứng dụng trong các lĩnh vực sau:

• Ngành hóa chất: Chịu được các hóa chất ăn mòn như axit, kiềm, dung môi công nghiệp, đảm bảo độ kín và an toàn.
• Thực phẩm và dược phẩm: Gioăng PTFE an toàn, không gây phản ứng với lưu chất, đáp ứng các tiêu chuẩn vệ sinh cao.
• Xử lý nước sạch và nước thải: Chống ăn mòn, chịu được môi trường ẩm ướt, đảm bảo hiệu quả trong các hệ thống xử lý nước.
• Dầu khí: Đảm bảo độ bền, khả năng chịu áp suất và nhiệt độ cao trong các hệ thống dẫn dầu và khí.
• Điện lực: Ứng dụng trong các hệ thống đường ống dẫn nước hoặc các chất lỏng trong ngành điện.
• Sản xuất giấy: Chịu được tác động của hóa chất và nhiệt độ cao trong quá trình sản xuất giấy.

Van bướm này là lựa chọn lý tưởng cho nhiều ngành công nghiệp, đảm bảo hiệu suất và an toàn trong quá trình vận hành.

VI. Phân loại van bướm inox gioăng PTFE D71F4-10P.

1. Van bướm inox gioăng PTFE D71F4-10P tay gạt.

Van bướm inox gioăng PTFE D71F4-10P tay gạt được thiết kế để điều khiển van bằng cách sử dụng tay gạt. Đây là loại van đơn giản, dễ vận hành, thích hợp cho các ứng dụng trong các hệ thống yêu cầu thao tác thủ công. Van này thường được sử dụng trong các quy trình không quá phức tạp và yêu cầu đóng mở nhanh chóng, tiết kiệm chi phí lắp đặt và bảo dưỡng.

2. Van bướm inox gioăng PTFE D71F4-10P tay quay.

Van tay quay được thiết kế để điều khiển van bằng tay quay, giúp điều chỉnh vị trí đĩa van chính xác hơn so với tay gạt. Loại van này phù hợp với những hệ thống cần độ chính xác cao trong việc điều chỉnh lưu lượng hoặc áp suát của chất lỏng. Việc sử dụng tay quay cũng góp phần vận hành van dễ dàng và ít tốn sức hơn tay gạt.

3. Van bướm inox gioăng PTFE D71F4-10P điều khiển điện.

Loại van này sử dụng động cơ điện để điều khiển việc đóng mở van, rất phù hợp với các hệ thống tự động hoá, giúp việc vận hành liên tục mà không cần sự can thiệp thủ công. Van điều khiển điện thường được áp dụng trong những hệ thống yêu cầu độ chính xác cao.

4. Van bướm inox gioăng PTFE D71F4-10P điều khiển khí nén.

Van bướm inox gioăng PTFE D71F4-10P điều khiển khí nén sử dụng khí nén để điều chỉnh quá trình đóng mở van. Loại van này giúp đóng mở van nhanh chóng và chính xác mà không cần nguồn điện, rất phù hợp trong các môi trường làm việc có yêu cầu sử dụng khí nén có sẵn, như trong các nhà máy sản xuất công nghiệp. Van điều khiển khí nén thường được sử dụng trong các hệ thống tự động hoá hoặc các ứng dụng yêu cầu thao tác nhanh và thường xuyên.

VII. Catalogue van bướm inox gioăng PTFE D71F4-10P.

VIII. Báo giá van bướm inox gioăng PTFE D71F4-10P.

Để nhận báo giá chi tiết và tư vấn về van bướm inox gioăng PTFE D71F4-10P, quý khách vui lòng liên hệ trực tiếp với Công ty TNHH VTCN Thuận Phát. Chúng tôi cam kết sản phẩm cung chất lượng cao, phù hợp với yêu cầu của từng khách hàng, đồng thời hỗ trợ tối đa trong việc lựa chọn và lắp đặt van bướm phù hợp với hệ thống của bạn.

Công ty TNHH VTCN Thuận Phát là đơn vị uy tín trong ngành cung cấp thiết bị công nghiệp, chuyên cung cấp các loại van công nghiệp, đồng hồ đo nước và các sản phẩm liên quan đến hệ thống đường ống. Với đội ngũ kỹ sư và chuyên viên tư vấn giàu kinh nghiệm, chúng tôi cam kết mang đến giải pháp tối ưu và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp, giúp khách hàng tối đa hoá hiệu quả sử dụng thiết bị!

Chúng tôi luôn nỗ lực cung cấp sản phẩm chính hãng, chất lượng vượt trội và giá thành hợp lý. Hãy đến với Thuận Phát để nhận được sự hỗ trợ tốt nhất cho các dự án của bạn!
