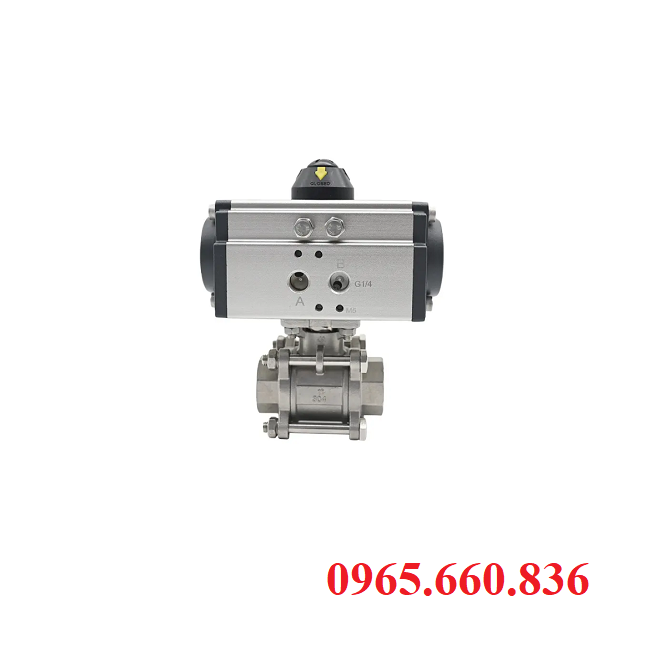

Van bi khí nén Q611F-16P

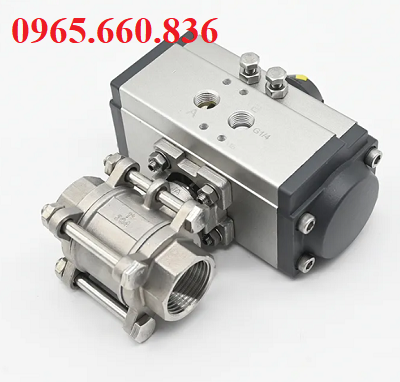

I. Van bi khí nén Q611F-16P là gì?

Van bi khí nén Q611F-16P là một thiết bị điều khiển dòng chảy tự động bằng khí nén, thường được sử dụng trong các hệ thống công nghiệp để điều chỉnh và kiểm soát lưu lượng chất lỏng, khí hoặc hơi. Van cso cấu tạo đơn giản điều khiển mở/đóng nhờ bộ truyền động khí nén, giúp tối ưu hoá hiệu quả và giảm sự can thiệp thủ công. Van bi khí nén Q611F-16P trong thực tế có nhiều ứng dụng khác nhau như ngành cấp thoát nước, hoá chất, thực phẩm và HVAC.

II. Thông số kỹ thuật của van bi khí nén Q611F-16P.

• Kích cỡ: DN15 – DN300.
• Áp suất làm việc: 1.6 Mpa ~ 16 bar.
• Dải nhiệt độ hoạt động: Lên đến 120°C.
• Vật liệu thân van: Thép carbon, inox (SUS304/SUS316).
• Bi van: Inox SUS304/SUS316.
• Gioăng: PTFE hoặc teflon.
• Kết nối: Nối ren, mặt bích.
• Hệ thống điều khiển: Bộ điều khiển khí nén cho van.
• Tiêu thụ khí: 0.2 m3/min.
• Nguồn gốc sản phẩm: Sản xuất tại Trung Quốc, Hàn Quốc, Đài Loan.

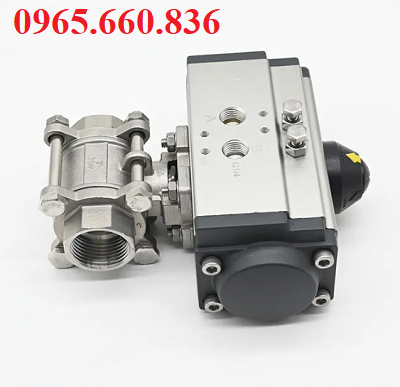

• Ứng dụng: Các hệ thống khí, hơi, nước, dầu, hoá chất, thực phẩm, dược phẩm, HVAC.

Thông số này đảm bảo sự ổn định và hiệu quả của van trong nhiều ứng dụng công nghiệp.

III. Cấu tạo và nguyên lý hoạt động của van bi khí nén Q611F-16P.

1. Cấu tạo van bi khí nén Q611F-16P.

Van bi khí nén Q611-16P được cấu tạo từ 5 bộ phận chính đảm bảo van hoạt động ổn định:

• Thân van: Bao chứa các bộ phận khác đảm bảo chúng hoạt động ổn định, thân van được làm từ inox SUS304 hoặc SUS316 mang lại khả năng chống ăn mòn và đảm bảo độ bền trong môi trường công nghiệp.
• Bi van: Bi van được làm từ vật liệu inox không gỉ, có lỗ xuyên tâm đi qua giúp cho dòng lưu chất đi qua. Bi van có phạm vi quay từ 0 đến 90 độ để kiểm soát dòng chảy.
• Bộ điều khiển khí nén: Đây là bộ phận giúp điều khiển vi van thông qua sử dụng khí nén, có thể là tác động đơn hoặc tác động kép.
• Gioăng làm kín: Sử dụng vật liệu PTFE hoặc teflon giúp van kín tuyệt đối và ngăn ngừa rò rỉ.
• Trục van: Kết nối giữa bộ khí nén và bi van để truyền lực xoay cho bi van, giúp cho bi van hoạt động.

2. Nguyên lý hoạt động của van bi khí nén Q611F-16P.

Van bi khí nén Q611F-16P hoạt động dựa trên nguyên lý điều khiển bằng khí nén. Khi khí nén được cấp vào bộ điều khiển, nó tạo ra lực tác động lên trục van, từ đó làm bi van xoay. Khi đó, lỗ trên bi van sẽ mở hoặc đóng lại cho phép lưu chất đi qua hoặc ngắt dòng lưu chất. Bi van được điều khiển tự động mang lại sự chính xác và linh hoạt trong việc điều tiết lưu lượng, đảm bảo hiệu quả vận hành trong các hệ thống đa dạng khác nhau.

IV. Sử dụng bộ điều khiển khí nén mang lại những ưu điểm gì?

Việc sử dụng bộ điều khiển khí nén trong các thiết bị van, đặc biệt là van bi khí nén mang lại nhiều lợi ích rõ rệt:
Tiết kiệm chi phí lao động: Bộ điều khiển khí nén giúp tự động hoá quá trình vận hành, giảm thiếu sự can thiệp thủ công và tiết kiệm thời gian công nhân.

• Độ chính xác cao: Khí nén điều khiển quá trình đóng mở và điều tiết lưu lượng với độ chính xác tuyệt vời, giúp đảm bảo các hệ thống hoạt động ổn định.
• Dễ bảo trì: So với các hệ thống điều khiển cơ học, bộ điều khiển khí nén cso ít bộ phận chuyển động, giảm bớt nguy cơ hỏng hóc và dễ dàng bảo trì, thay thế khi cần thiết.
• Khả năng hoạt động: Khí nén có thể hoạt động hiệu quả ở những nơi có nhiệt độ và áp suất cao, cũng như các môi trường có nguy cơ cháy nổ, đảm bảo an toàn cho các hệ thống công nghiệp.
• Đảm bảo hiệu suất liên tục: Bộ điều khiển khí nén có thể hoạt động liên tục mà không bị mệt mỏi, giúp duy trì hoạt động của hệ thống mà không cần tắt máy.
• Tình linh hoạt và dễ tích hợp: Khí nén có thể dễ dàng tích hợp vào các hệ thống hiện có, đồng thời cũng có khả năng điều khiển nhiều loại van và thiết bị khác nhau.

Nhờ những ưu điểm này, bộ điều khiển khí trở thành lựa chọn phổ biến trong nhiều ứng dụng công nghiệp, giúp nâng cao hiệu quả và độ tin cậy của hệ thống.

V. Những lưu ý khi lắp đặt và bảo dưỡng van bi khí nén Q611F-16P.

1. Lắp đặt van bi khí nén Q611F-16P.

Bước 1: Chuẩn bị: Chuẩn bị các dụng cụ lắp đặt như van, bộ điều khiển khí nén, các đầu nối và các thiết bị lắp đặt đảm bảo trong quá trình lắp đặt diễn ra nhanh chóng và không có thiếu sót nào. Đồng thời, vệ sinh sạch sẽ hệ thống đường ống đảm bảo không có cặn bẩn hay vật thể lạ nào làm cản trở dòng lưu chất.

Bước 2: Hướng lắp: Xác định hướng lắp của van đúng cách như phương ngang hoặc thằng đứng sẽ giúp cho quá trình điều khiển sau này dễ dàng và thuận tiện cho quá trình bảo dưỡng sau này.

Bước 3: Tiến hành lắp đặt: Bắt đầu tiến hành lắp van vào hệ thống đường ống, đảm bảo các khớp nối được chắc chắn. Kết nối mặt bích với hệ thống đường ống qua các bulông đảm bảo hệ thống chắc chắn, có thể chịu được sự rung lắc nhẹ trong quá trình hoạt động.

Bước 4: Thử nghiệm: Tiến hành cấp khí vào van kiểm tra hoạt động của van, đảm bảo van đóng mở bình thường. Kiểm tra xem các khớp nối đã chắc chắn, đảm bảo hệ thống không bị rò rỉ.

2. Bảo dưỡng van bi khí nén Q611F-16P.

Trong quá trình sử dụng bảo dưỡng là một bước vô cùng quan trọng nhưng lại ít người chú ý đến. Van bi khí nén Q611F-16P nên được bảo dưỡng sau quá trình sử dụng từ 3 đến 6 tháng và tuân thủ theo các nguyên tắc sau:

Bước 1: Kiểm tra tổng quát: Tiến hành kiển tra tổng quát thiết bị van như cấu trúc thân van, bộ phận điều khiển, các khớp nối để tiến hành sửa chữa và bảo dưỡng. Dùng khăn mềm lai sạch bi van, gioăng và các chi tiết chuyển động khác, bôi trơn các điểm để thiết bị hoạt động trơn chu.

Bước 2: Kiểm tra bộ điều khiển: Bộ điều khiển khí nén đóng vai trò quan trọng trong hệ thống van bi khí nén. Kiểm tra hệ thống kết nối khí vào bộ phận điều khiển, các ống dẫn khí và bộ phận hiện đóng/mở. Nếu van trong quá trình đóng mở bị chậm hoặc không dứt khoát thì cần kiểm tra áp suất khí.

Bước 3: Kiểm tra các bộ phận van: Chú ý kiểm tra về gioăng có đảm bảo độ kín cho van, bi van có bị bào mòn theo thời gian, thân van đảm bảo không bị thay đổi kết cấu theo thời gian. Nếu van sử dụng trong thời gian dài có thể bị rò rỉ và cần thay thế 1 số bộ phận.

Bước 4: Tiến hành lắp đặt: Sau khi đã kiểm tra, bảo dưỡng và thay thế các bộ phận trong van thì tiến hành lắp đặt và kiểm tra thiết bị van một lần nữa. Nếu van hoạt động ổn định thì đã tiến hành xong bước bảo dưỡng, tiếp thẻo lên lịch bảo dưỡng định kì tiếp theo cho van đảm bảo van hoạt động ổn định theo thời gian dài.

VI. Thuận Phát – Địa điểm cung cấp chính hãng van bi khí nén Q611F-16P.

Các bạn đang tìm một địa điểm cung cấp các loại van công nghiệp, các thiết bị công nghiệp nhưng đang phân vân về nhà cung cấp, các bạn hãy liên hệ ngay với Thuận Phát. Công ty TNHH VTCN Thuận Phát hiện nay là cơ sở uy tín trong ngành thiết bị công nghiệp chuyên cung cấp hàng chính hãng với độ uy tín cao. Công ty với hơn 3 năm kinh nghiệm trong ngành đã đạt được niềm tin trong lòng khách hàng và người tiêu dùng.

Đến với Thuận Phát, các bạn sẽ được nhiều ưu đãi với mức giá cạnh tranh:

• Sản phẩm chính hãng, đầy đủ giấy tờ.
• Giá cả cạnh tranh nhất thị trường.
• Kho hàng có sẵn với đầy đủ mặt hàng và kích cỡ khác nhau.
• Đội ngũ tư vấn kỹ thuật và hậu mãi chuyên nghiệp.
• Chính sách bảo hành rõ ràng, đổi trả hàng linh hoạt.
• Các sản phẩm đảm bảo đầy đủ giấy tờ kiểm định, CO, CQ.

Các bạn hãy liên hệ sớm nhất với chúng tôi để được biết đầy đủ thông tin và mức giá phù hợp với nhu cầu sử dụng của khách hàng. Thuận phát, thuận lợi cùng phát triển.

Xem thêm: Van bi 3 ngã mặt bích khí nén Q644/5F-16P
