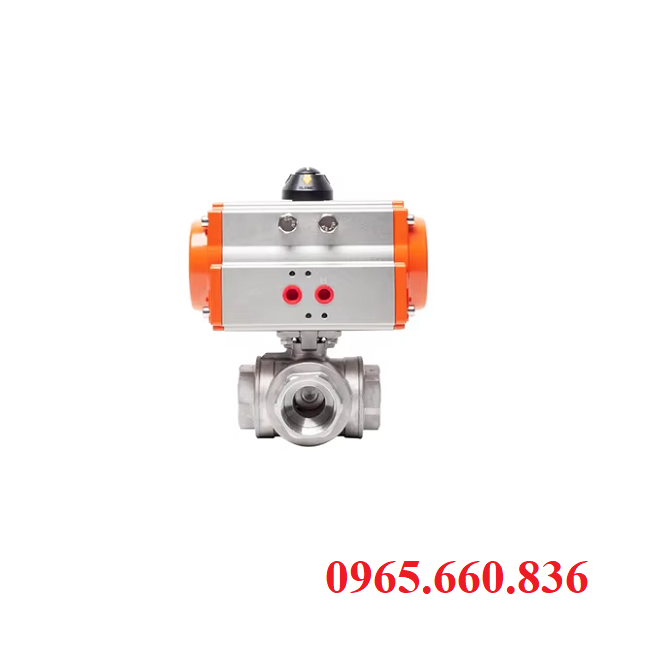

Van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R

I. Van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R là gì?

1. Giới thiệu chung.

Van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R là loại van điều khiển bằng khí nén, sử dụng bộ truyền động khí nén để đóng mở và điều hướng dòng chảy. Với thiết kế ba cửa, van có thể phân phối, trộn hoặc chuyển hướng lưu chất trong hệ thống đường ống.

Sản phẩm được làm từ inox cao cấp, thường là inox 304 hoặc inox 316, đảm bảo khả năng chống ăn mòn tốt và chịu áp lực cao. Kiểu kết nối ren giúp việc lắp đặt dễ dàng, tiết kiệm không gian so với các loại kêt nối mặt bích.

2. Giải thích ký hiệu Q614/5F-16P/R.

Mỗi ký hiệu của mã sản phẩm mang lại ý nghĩa riêng giúp nhận diện thông số kỹ thuật và đặc điểm của van:

• Q6: Ký hiệu cho dòng van bi điều khiển bằng khí nén.
• 14/5F: Biểu thị loại van bi ba ngã với kiểu điều hướng dòng chảy khác nhau.
• 16P: Chỉ áp suất làm việc tối đa của van là 16 bar.
• R: Là ký hiệu của kết nối ren.

Nhờ những đặc điểm trên, van bi 3 ngã inox Q614/5F-16P/R được ứng dụng rộng rãi trong các hệ thống xử lý nước, dầu khí, hoá chất và thực phẩm.

II. Thông số kỹ thuật của van bi 3 ngã nối ren khí nén Q614/5F-16P/R.

Dưới đây là các thông số kỹ thuật quan trọng của van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R:

• Chất liệu van: Inox 304 hoặc Inox 316 (tùy theo yêu cầu sử dụng).
• Kích thước: DN15 – DN100 (1/2” – 4”).
• Kiểu kết nối: Nối ren tiêu chuẩn BSP/NPT.
• Áp suất làm việc: 16 bar (16 kg/cm²).
• Nhiệt độ làm việc: -20°C đến 180°C (tùy thuộc vào vật liệu gioăng).
• Loại điều khiển: Bộ truyền động khí nén tác động đơn hoặc tác động kép.
• Hướng dòng chảy: T-port hoặc L-port.
• Môi trường làm việc: Nước, khí nén, dầu, hóa chất, thực phẩm.
• Tiêu chuẩn sản xuất: JIS, ANSI, DIN, GB.
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu.

Các thông số trên giúp đảm bảo van hoạt động ổn định trong nhiều hệ thống khác nhau, đáp ứng yêu cầu về an toàn và độ bền trong môi trường làm việc khắc nghiệt.

III. Đặc điểm cấu tạo của van bi 3 ngã nối ren khí nén Q614/5F-16P/R.

Van bi 3 ngã inox nối ren kí nén Q614/5F-16P/R có một số đặc điểm cấu tạo nỏi bật giúp nó hoạt động hiệu quả trong các hệ thống đường ống công nghiệp:

1. Thiết kế 3 cửa linh hoạt.

Van có 3 ngã, giúp chuyển hướng dòng chảy theo nhiều cách khác nhau, phù hợp với các hệ thống cần phân phối hoặc trộn lưu chất. Cấu tạo này giúp giảm số lượng van cần sử dụng, tiết kiệm chi phí và không gian lắp đặt.

2. Vật liệu inox chống ăn mòn.

Toàn bộ thân van và bi van được làm từ inox 304 hoặc inox 316 giúp chống lại sự ăn mòn từ nước, hoá chất và các loại dung môi công nghiệp. Điều này giúp van có tuổi thọ cao và duy trì hiệu suất ổn định trong thời gian dài.

3. Cơ chế đóng mở nhanh nhờ bộ điều khiển khí nén.

Bộ truyền động khí nén giúp van đóng/mở nhanh hơn so các các loại van cơ thông thường. Cấu tạo này giúp van hoạt động tự động, giảm thiểu sự can thiệp của con người và đảm bảo độ chính xác cao trong quá trình điều tiết dòng chảy.

4. Hệ thống làm kín hiệu quả, chống rò rỉ.

Van sử dụng gioăng PTFE hoặc EPDM có độ bền cao, giúp làm kín hoàn toàn và hạn chế rò rỉ. Điều này rất quan trọng đối với các hệ thống yêu cầu độ kín cao như trong nhành thực phẩm, dược phẩm và hoá chất.

5. Kết nối ren đơn giản, dễ dàng lắp đặt.

So với các loại van mặt bích, van bi 3 ngã nối ren có kích thước nhỏ gọn hơn và dễ dàng lắp đặt trong không gian hạn chế. Kiểu kết nối này cũng giúp giảm chi phí lắp đặt và bảo trì.

6. Sự bền bỉ trong vận hành ở nhiều môi trường khác nhau.

Van có thể hoạt động trong môi trường có nhiệt độ từ -20 độ đến 180 độ, chịu áp lực đến 16 bar, phù hợp với nhiều loại môi trường từ nước, khí nén, hơi nóng đến hoác hất nhẹ.

Nhờ những đặc điểm cấu tạo này, van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R trở thành lựa chọn tối ưu cho nhiều hệ thống tự động hoá, giúp nâng cao hiệu suất vận hành và tiết kiệm chi phí bảo trì.

IV. Những ứng dụng của van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R.

Van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp nhờ khả năng điều hướng dòng chảy linh hoạt và vận hành tự động:

• Hệ thống cấp thoát nước: Dùng để phân phối hoặc trộn dòng chảy trong các hệ thống xử lý nước sạch, nước thải.
• Ngành công nghiệp hoá chất: Điều khiển dòng chảy của dung môi, axit, kiềm trong các quy trình sản xuất.
• Ngành thực phẩm và đồ uống: Ứng dụng trong dây chuyền sản xuất nước giải khát, bia, sữa, dầu ăn với yêu câu về sinh cao.
• Hệ thống khí nén : Dùng để điều hướng khí nén trong các nhà máy sản xuất và hệ thống tự động hoá.
• Ngành dầu khí: Kiểm soát dòng chảy của dầu, khí tự nhiên trong hệ thống khai thác và vận chuyển.
• Ngành dược phẩm: Sử dụng trong hệ thống chiết rót, pha trộn dược phẩm với tiêu chuẩn sạch cao.
• Hệ thống HVAC: Dùng để điều khiển lưu lượng nước hoặc khí trong hệ thống làm mát, sưởi ấm.
• Ngành công nghiệp giấy và bột giấy: Kiểm soát dòng chảy của dung dịch hoá chất và nước trong quá trình sản xuất giấy.
• Ngành luyện kim và sản xuẩ vật liệu: Ứng dụng trong các hệ thống cấp nước, khí hoặc hoá chất cho quá trình gia công kim loại.
• Hệ thống phòng cháy chữa cháy: Dùng để phân phối nước hoặc bọt chữa cháy trong các hệ thống PCCC tự động.

Với khả năng chịu áp lực cao, chống ăn mòn tốt và vận hành linh hoạt, van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R là một thiết bị quan trọng trong nhiều ngành công nghiệp hiện đại.

V. Báo giá van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R.

Công ty TNHH VTCN Thuận Phát là đơn vị chuyên cung cấp các thiết bị công nghiệp chất lượng cao, phục vụ đa dạng lĩnh vực như cấp thoát nước, khí nén, dầu khí, hoá chất và thực phẩm. Với bề dày kinh nghiệm trong lĩnh vực, chúng tôi cam kết cung cấp cho khách hàng các sản phẩm chính hãng, đạt chuẩn quốc tế với mức giá hợp lý.

Chúng tôi cung cấp đa dạng các loại van công nghiệp, bao gồm van bi, van cổng, van bướm, van điện tử, van điều khiển khí nén cùng nhiều thiết bị đo lường như đồng hồ nước, đồng hồ đo áp suất, đồng hồ nhiệt độ. Đặc biệt, sản phẩm van bi 3 ngã inox nối ren khí nén Q614/5F-16P/R của Thuận Phát được nhập khẩu từ các thương hiệu uy tín, đảm bảo độ bền cao, vận hành ổn định và phù hợp với nhiều hệ thống công nghiệp hiện đại.

Với phương châm “Chát lượng tạo niềm tin”, Công ty TNHH VTCN Thuận Phát không ngừng cải thiện dịch vụ, tư vấn tận tâm và hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn chi tiết và nhận báo giá ưu đãi nhất!

Xem thêm: Van bướm khí nén D671X-10/16Q

Hotline liên hệ đặt hàng: 0965.660.836
