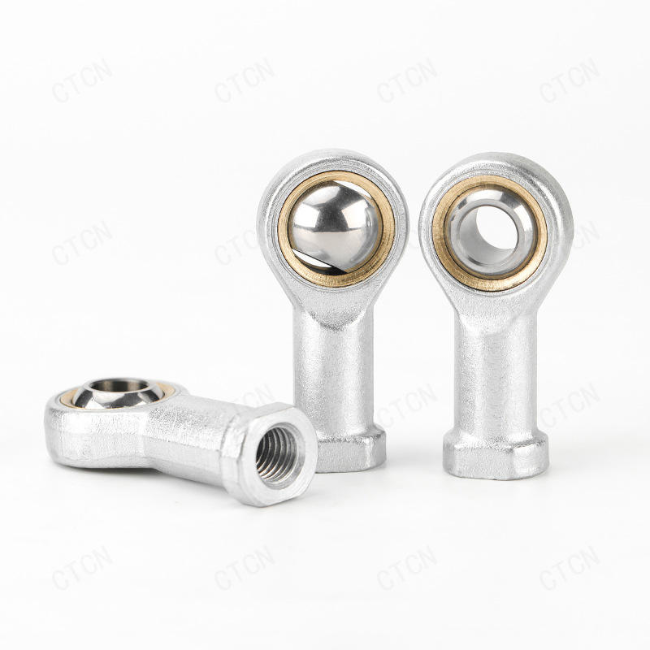

Mắt trâu xy lanh khí nén 24, 32, 50, 63, 80, 100

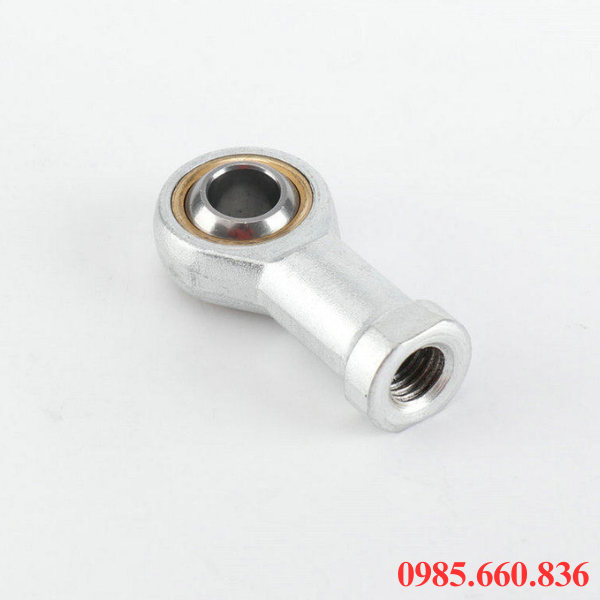

I. Tổng quan về mắt trâu xy lanh khí nén

Mắt trâu xy lanh khí nén phụ kiện cơ khí quan trọng, được lắp ở đầu cần piston để tạo điểm liên kết chắc chắn giữa xy lanh, cơ cấu máy móc khác. Thường có dạng vòng tròn với lỗ xuyên tâm để lắp chốt, bulong giúp truyền lực ổn định, linh hoạt trong quá trình vận hành. Sử dụng phổ biến trong hệ thống khí nén công nghiệp nhờ khả năng chịu lực tốt, hạn chế rung lắc, đảm bảo độ chính xác khi truyền động. Đa dạng kích thước tiêu chuẩn như 24, 32, 50, 63, 80, 100 tương thích đa dạng các dòng xy lanh khác nhau, đáp ứng nhu cầu cho máy móc nhỏ hay thiết bị công nghiệp quy mô lớn. Mắt trâu giúp tăng độ bền cho xy lanh, giảm hao mòn tạo điểm kết nối, hỗ trợ quá trình lắp đặt, bảo trì dễ hơn. Đóng vai trò quan trọng trong việc đảm bảo hiệu suất, độ ổn định của toàn bộ hệ thống.

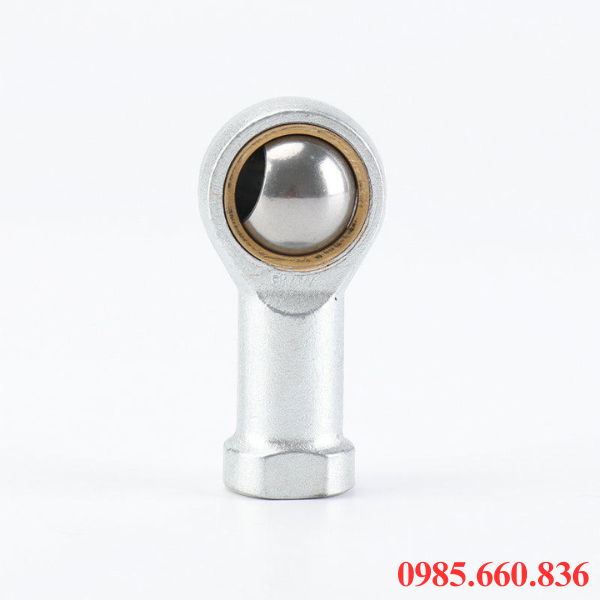

II. Đặc điểm nổi bật của mắt trâu xy lanh khí nén

Với thiết kế tối ưu, chất liệu bền, mắt trâu xy lanh khí nén với nhiều đặc điểm nổi bật, giúp nâng cao hiệu suất, độ ổn định của hệ thống khí nén.

• Kết cấu chắc chắn, độ bền cao, được cấu tạo từ thép inox có khả năng chịu lực tốt, chống mài mòn, làm việc ổn định trong môi trường công nghiệp.
• Thiết kế linh hoạt, dễ lắp đặt với dạng lỗ tròn tiêu chuẩn giúp liên kết với chớt, bulong, thuận tiện trong quá trình lắp ráp, thay thế.
• Giảm rung, tăng độ ổn định khi vận hành, hạn chế rung lắc, sai lệch trong quá trình truyền động, đảm bảo chuyển động tốt, chính xác.
• Đa dạng kích thước tiêu chuẩn với nhiều size như 24, 32, 50, 63, 80, 100 phù hợp với nhiều loại xy lanh, nhu cầu sử dụng khác nhau.
• Khả ăng tương thích cao, dễ sử dụng với nhiều dòng xy lanh khí nén trên thị trường, đáp ứng đa dạng ứng dụng trong công nghiệp.

III. Thông số kỹ thuật mắt trâu xy lanh khí nén

• Tên sản phẩm: Mắt trâu xy lanh khí nén
• Size: 324, 32, 50, 63, 80, 100
• Đường kính: 6 – 25mm
• Chiều dài: 40 – 150mm
• Chất liệu: Thép, thép mạ kẽm, inox
• Kiểu ren: Ren trong, ren ngoài
• Góc dao động: ±10° – ±20°
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

IV. Cấu tạo, nguyên lý hoạt động mắt trâu xy lanh khí nén

1. Cấu tạo mắt trâu xy lanh khí nén

Với cấu tạo đơn giản mắt trâu xy lanh khí nén với thiết kế tối ưu để đảm bảo khả năng liên kết chắc chắn, truyền lực hiệu quả trong quá trình vận hành.

• Thân là phần chính có dạng vòng tròn, chịu lực trực tiếp, thường làm từ thép, inox để đảm bảo độ bền chống mài mòn.
• Lỗ lắp chốt nằm ở đầu mắt trâu, dùng để lắp chốt, bulong giúp kết nối với cơ cấu máy móc khác.
• Phần ren kết nối có thể là ren trong, ren ngoài được sử dụng để lắp vào đầu cần piston của xy lanh.
• Bạc lót thường được trang bị ở một số loại giúp giảm ma sát, hạn chế mài mòn, tăng tuổi thọ khi hoạt động.
• Khớp xoay cho phép mắt trâu dao động linh hoạt trong góc nhất định, giúp giảm sai lệch khi xy lanh chuyển động.

2. Nguyên lý hoạt động mắt trâu xy lanh khí nén

Mắt trâu xy lanh khí nén hoạt động dựa trên nguyên lý truyền lực từ chuyển động tịnh tiến của piston sang cơ cấu bên ngoài qua điểm liên kết linh hoạt. Thiết kế dạng khớp nối, giúp quá trình chuyển động ổn định, hạn chế sai lệch. Khi xy lanh hoạt động, cần piston tiến, lùi để truyền lực trực tiếp đến mắt trâu qua phần ren kết nối. Lực từ mắt trâu được truyền đến cơ cấu máy thông qua chốt, bulong lắp tại lỗ tròn giúp bộ phận khác chuyển động theo. Nhờ có khớp lắc mắt trâu có thể dao động trong một góc nhất định, giúp giảm lệch tâm, tránh kẹt khi vận hành. trong quá trình hoạt đông, mắt giúp hấp thụ một phần rung động, đảm bảo hệ thống vận hành êm, chính xác.

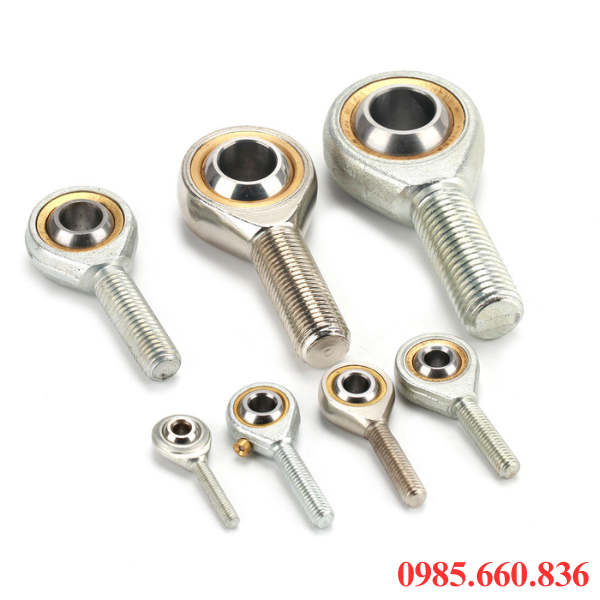

V. Ứng dụng mắt trâu xy lanh khí nén trong thực tế

Được ứng dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng kết nối linh hoạt, truyền lực hiệu quả, mắt trâu xi lanh khí nén là bộ phận quan trọng giúp hệ tống máy móc vận hành ổn định, chính xác.

• Ứng dụng dây chuyền sản xuất công nghiệp, sử dụng để kết nối xy lanh với cơ cấu như băng tải, tay gắp, cơ cấu ép giúp truyền động chính xác, lên tục.
• Ứng dụng ngành chế tạo máy giúp liên kết xy lanh với chi tiết máy, hỗ trợ chuyển động đóng mở, nâng hạ, đẩy kéo.
• Ứng dụng hệ thống tự động hóa cho robot công nghiệp, hệ thống điều khiển tự động, nơi yêu cầu độ chính xác, ổn định cao.
• Ứng dụng ngành đóng gói, thực phẩm được sử dụng trong máy đóng gói, máy chiết rót, giúp cơ cấu hoạt động hiệu quả.
• Ứng dụng trong ngành cơ khí, lắp ráp để hỗ trợ các thiết bị kẹp, giữ, định vị chi tiết trong quá trình, lắp ráp.
• Ứng dụng trong hệ thống nâng hạm được dùng để truyền lực từ xy lanh đến cơ cấu năng, giúp vận hành an toàn, ổn định.

VI. Phân loại mắt trâu xy lanh khí nén theo kích thước

1. Mắt trâu xy lanh khí nén size 24

• Kích thước: Xy lanh Ø24
• Ren: M8, M10
• Đường kính: 6 – 10mm
• Chất liệu: Thép mạ kẽm, inox
• Áp suất: 0 – 10bar
• Nhiệt độ: 0 – 60 độ C

2. Mắt trâu xy lanh khí nén size 32

• Kích thước: Xy lanh Ø32
• Ren: M10 x 1.25
• Đường kính: 8 – 12mm
• Chiều dài: 50 – 90mm
• Vật liệu: Thép mạ kẽm, inox
• Áp suất: 1.5 – 10bar
• Nhiệt độ: -20 – 70 độ C

3. Mắt trâu xy lanh khí nén size 50

• Kích thước: Xy lanh Ø50
• Ren: M12, M16
• Đường kính: 12 – 16mm
• Chiều dài: 70 – 110mm
• Chất liệu: Thép mạ kẽm, inox
• Áp suất: 1.5 – 10bar
• Nhiệt độ: -20 – 70 độ C

4. Mắt trâu xy lanh khí nén size 63

• Kích thước: Xy lanh Ø63
• Ren: M16x1.5
• Đường kính: 14 – 18mm
• Chiều dài: 80 – 120mm
• Chất liệu: Thép mạ kẽm
• Áp suất: 1.5 – 10bar
• Nhiệt độ: -20 – 70 độ C

5. Mắt trâu xy lanh khí nén size 80

• Kích thước: Xy lanh Ø80
• Ren: M20 x1.5
• Đường kính: 16 – 22mm
• Chiều dài: 90 – 140mm
• Chất liệu: Thép mạ kẽm, inox
• Áp suất: 1.5 – 10bar
• Nhiệt độ: -20 – 70 độ C

6. Mắt trâu xy lanh khí nén size 100

• Kích thước: Xy lanh Ø80
• Ren: M20, M27, M36
• Đường kính: 20 – 25mm
• Chiều dài: 110 – 180mm
• Chất liệu: Thép cường lực, thép mạ, inox
• Áp suất: 1.5 – 10bar
• Nhiệt độ: 20 – 70 độ C

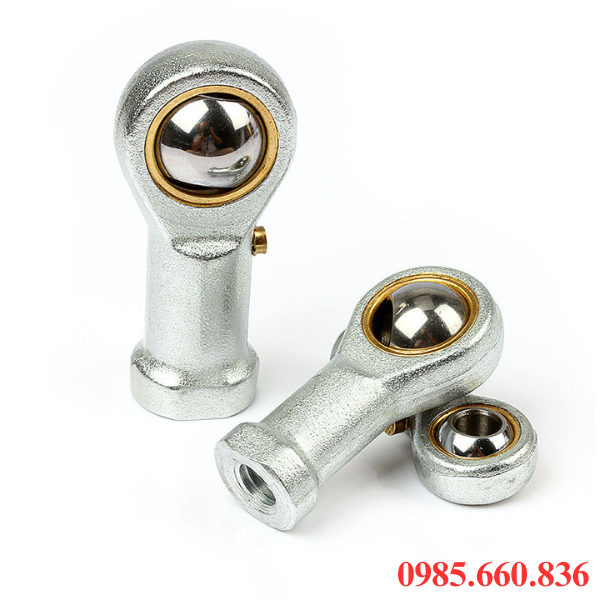

VII. Tiêu chí lựa chọn mắt trâu xy lanh phù hợp

Việc lựa chọn đúng mắt trâu xy lanh khí nén là yếu tố quan trọng giúp hệ thống vận hành ổn định, bền bỉ, an toàn.

• Chon đúng kích thước, mắt phải tương ứng với đường kính xy lanh để đảm bảo lắp vừa, truyền lực hiệu quả.
• Phù hợp ren kết nối, kiểm tra loại ren như ren trong, ren ngoài, kích thước ren M8, M10, M12, M16, M20 để tránh sai lệch khi sai lệch.
• Đảm bảo khả năng chịu lực, lựa chọn mắt có tải trọng phù hợp với lực làm việc của hệ thống, tránh tình trạng quá tải gây hư hỏng.
• Vật liệu chế tạo nên ưu tiên thép mạ kẽm, inox để đảm bảo độ bền, chống ăn mòn, phù hợp với môi trường làm việc.
• Độ linh hoạt cần chọn van có khả năng xoay linh hoạt để giảm lệch tâm, hạn chế rung lắc trong quá trình vận hành.
• Thương hiệu, chất lượng sản phẩm lựa chọn sản phẩm từ đơn vị uy tín để đảm bảo độ chính xác, độ bền, an toàn khi sử dụng.
• Điều kiện làm việc thực tế nên cân nhắc môi trường bụi, ẩm, hóa chất để chọn loại mắt phù hợp, tránh hư hỏng.

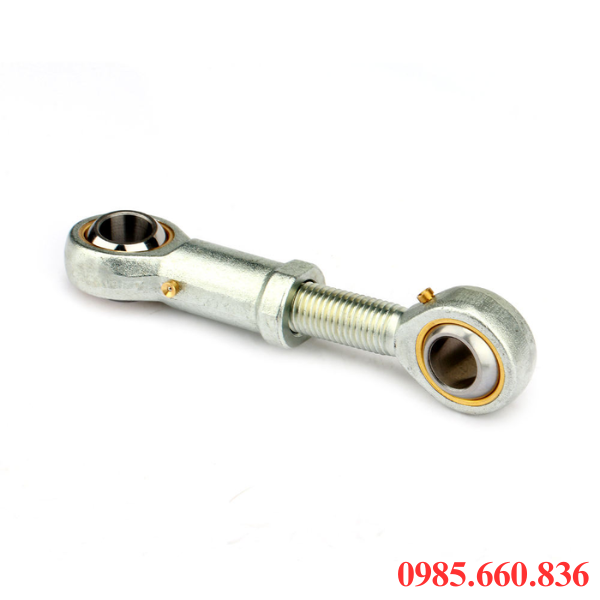

VIII. Lỗi thường gặp, cách khắc phục mắt trâu xy lanh khí nén

Trong quá trình sử dụng, mắt trâu xy lanh khí nén có thể gặp một số lỗi ảnh hưởng đến hiệu suất, độ an toàn, việc nhận biết sớm và khắc phục kịp thời giúp tăng tuổi thọ thiết bị.

• Mòn lỗ chốt, lỏng khớp do hoạt động lâu ngày, chịu tải lớn, khắc phục bằng cách thay mắt mới, sử dụng bạc lót để giảm ma sát.
• Cong biến dạng thân mắt do quá tải, chọn sai kích thước, nên thay loại có tải trọng phù hợp, kiểm tra lực làm việc của hệ thống.
• Gãy ren, tuột ren vì lắp sai kỹ thuật, ren không đúng tiêu chuẩn, cần chọn đúng chuẩn ren, siết đúng lực thay mới khi cần.
• Rung lắc mạnh khi vận hành nguyên nhân do lắp lệch tâm, khớp bị lỏng, nên căn chỉnh lại vị trí lắp đặt, kiểm tra chốt, siết chặt liên kết.
• Kẹt khớp, không xoay linh hoạt bởi bụi bẩn, thiếu bôi trơn, bị gỉ sét, cần vệ sinh định kỳ, bôi trơn, thay thế nếu cần.
• Ăn mòn, gỉ sét thường xảy ra trong môi trường ẩm, hóa chất, sử dụng vật liệu inox, thép mạ, kiểm tra, bảo dưỡng thường xuyên.

IX. Báo giá mắt trâu xy lanh khí nén giá tốt, chính hãng

Mắt trâu xy lanh khí nén hiện nay được cung cấp rộng rãi trên thị trường với đab dạng chủng loại, kích thước, chất lượng khác nhau. Tùy vào từng kích thước, chất liệu cấu tạo, thương hiệu sản xuất nên giá có thể có sự chênh lệch cạnh tranh. Đến với Thuận Phát quý khách khổng chỉ để mua sản phẩm chính hãng mà còn được trải nghiệm về dịch vụ hậu mãi tận tâm, nhiệt tình. Ngoài ra với đội ngũ kỹ thuật tậm tâm nhiệt tình luôn sẵn sàng hỗ trợ, tư vấn, hướng dẫn vận hành, bảo dưỡng, bảo trì thay mới sản phẩm. Chính sách bảo hành lên đến 12 tháng, đầy đủ CO~CQ, giá cả cạnh tranh, công khai, minh bạch. Cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao hàng tận nơi nhanh chóng. Mọi thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số 0985.660.836 để được tư vấn, giải đáp, báo giá và lựa chọn được sản phẩm chi tiết.

Tham khảo: Đầu y pin lắp vào xy lanh 32, 40, 63, 60, 100

Hotline liên hệ đặt hàng: 0985.660.836
