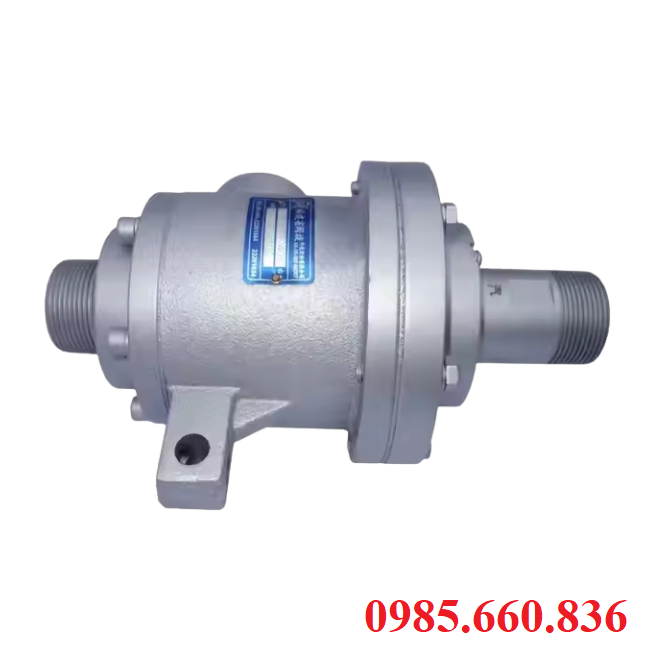

Khớp quay hơi nóng

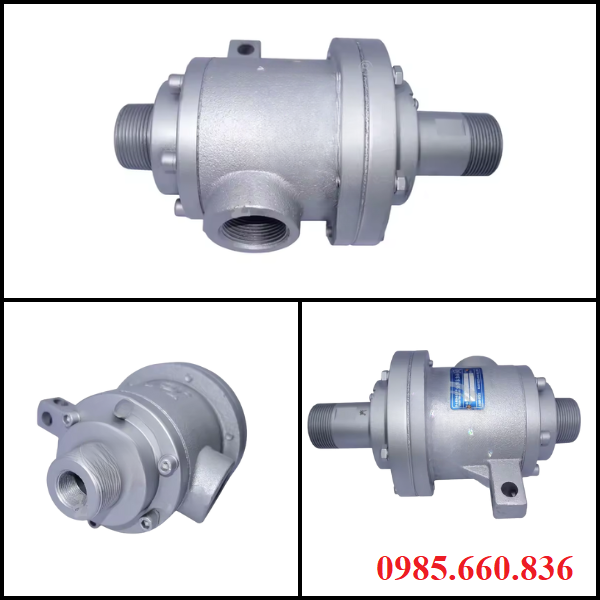

I. Giới thiệu về khớp quay hơi nóng

Khớp quay hơi nóng – Steam Rotary Joint thiết bị cơ khí chuyên dùng để truyền môi chất là hơi nước từ một nguồn tĩnh sang một bộ phận quay của thiết bị trong điều kiện nhiệt độ và áp suất cao. Khớp đảm bảo quá trình truyền hơi diễn ra an toàn, liên tục và kín, không để xảy ra rò rỉ khi bộ phận đang qauy với tốc độ cao. Đây là mắt xích quan trọng trong các hệ thống gia nhiệt như trục lo sấy, máy ép nhiệt, chuyển động quay ổn định và tích hợp vòng làm kín đặc biệt.

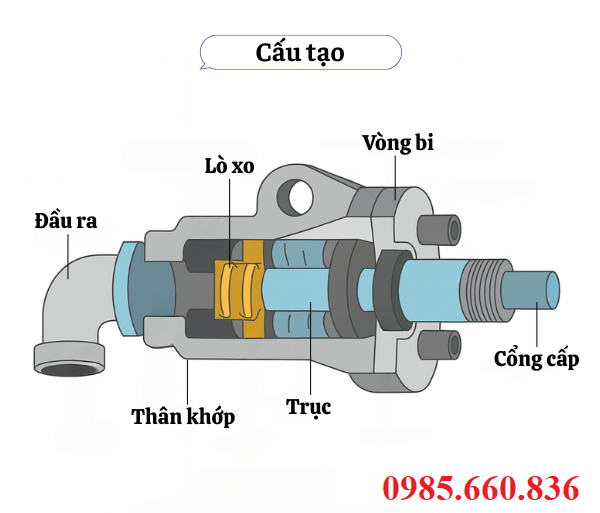

II. Cấu tạo chi tiết khớp quay hơi nóng

Được thiết kế để đảm bảo sự truyền dẫn hơi nước từ phần tĩnh sang phần quay an toàn và kín khít, tùy từng hãng và model nên cấu tạo có thể thay đổi nhưng cơ bản khớp nóng gồm những bộ phận chính sau:

• Thân khớp giúp bảo bệ toàn bộ cấu trúc bên trong khỏi tác động cơ học và nhiệt độ môi trường. Là phần vỏ ngoài chịu áp lực, được làm bằng thép không gỉ hoặc gang chịu nhiệt.
• Trục quay làm bằng thép tôi cứng giúp chịu nhiệt và chống mài mòn tốt, trục để truyền chuyển động từ bộ phận quay của máy đến khớp.
• Vòng làm kín bộ phận quan trọng nhất giúp ngăn hơi nước rò rỉ ra bên ngoài, thường là carbon – graphite, ceramic hoặc hợp kim đặc biệt chịu nhiệt và masat cao.
• Bạc đạn hoặc vòng bi hỗ trợ trục quây ổn định, giảm ma sát khi vận hành ở tốc độ cao, có thể là vòng bi thường hoặc vòng bi tự bôi trơn, chịu nhiệt.
• Lò xo tạo lực ép lên vòng làm kín để giúp giữ kín trong quá trình quay, lò xo được làm bằng thép giúp chịu lực tác động và nhiệt độ môi trường.
• Cổng cấp, thoát hơi nơi kết nối với hệ thống đường ống dẫn hơn, có thể thiết kế 1 cổng cấp hơi hoặc 2 cổng cấp và hôi hơi riêng biệt tùy loại khớp quay.
• Bộ phận cân bằng áp lực nếu có giúp điều hòa áp suất hơi trong quá trình truyền, giảm hao tổn áp lực và kéo dài tuổi thọ vòng làm kín.

III. Thông số kỹ thuật khớp quay hơi nóng

• Tên sản phẩm: Khớp quay hơi nóng
• Môi chất: Hơi nước, hơi quá nhiệt, dầu nóng
• Áp suất: 10 – 20bar
• Nhiệt độ: 180 – 250 độ C
• Tốc độ quay: 100 – 300 vòng/phút
• Kích thước: G1/2", G3/4", G1", G1-1/2", G2"
• Chất liệu thân: Gang cầu, thép không gỉ, đồng thau
• Vật liệu làm kín: Than chì, Ceramic, PTFE
• Số cổng kết nối: 1 cổng hoặc 2 cổng
• Loại vòng bi: Bạc đạn chịu nhiệt, vòng bi tự bôi trơn
• Kiểu lắp: Ren, mặt bích
• Trọng lượng: 1 – 10kg
• Ứng dụng: Ngành giấy, bao bì, nhuộm, nhựa, cao su
• Xuất xứ: Châu Âu, Mỹ, Nhật, Trung
• Bảo hành: 12 tháng

> Xem thêm: Motor thuỷ lực piston 5 sao

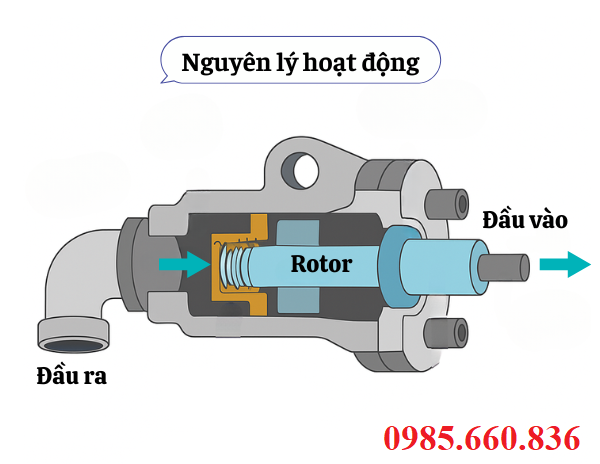

IV. Nguyên lý hoạt động của khớp quay hơi nóng

Khớp quay hơi nóng hoạt động dựa vào nguyên lý cho phép truyền hơi nước từ hệ thống tĩnh vào bộ phận quay trong khi vẫn đảm bảo kín khít và an toàn tuyệt đối. Khi hơi nước được cấp vào khớp nó đi qua thân vào trục quay và truyền đến thiết bị quay để thực hiện chức năng gia nhiệt hoặc sấy khô. Trục quay liên tục chuyển động còn vòng làm kín kết hợp vơi lò xo ép sẽ giữ kín không cho hơi rò rỉ ra bên ngoài. Với dòng khớp quay hai ngõ, hơi sau khi truyền nhiệt sẽ được hồi lại qua cổng xả để tái sử dụng hoặc thoát ra ngoài. Nhờ cấu đặc biệt gồm vòng làm kín chịu nhiệt, bạc đạn chóng mài mòn và trục quay chính xác, khớp hoạt động hiệu quả ngay cả trong điều kiện áp suất và nhiệt độ cao.

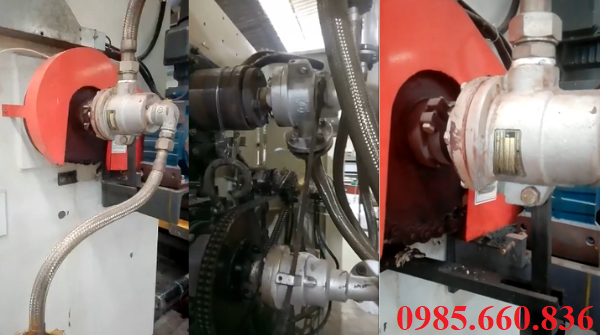

V. Ứng dụng thực tế của khớp quay hơi nóng

Được sử dụng rộng rãi trong ngành công nghiệp có nhu cầu truyền hơi nước vào bộ phận quay để gia nhiệt, sấy khô hoặc ép nhiệt. Nhờ khả năng chịu nhiệt, chịu áp và quay ổn định nên khớp quay hơi nóng đóng vai trò then chốt trong nhiều hệ thống, một số ứng dụng tiêu biểu như:

• Ngành giấy và bao bì giúp truyền hơi vào trục lô sấy trong dây chuyền sản xuất giấy, làm nóng trống in, máy cán màng.
• Cung cấp hơi cho lô sấy, trục cán nhiệt trong máy in vải, máy định hình vải, máy ép chuyển nhiệt, giúp ổn định kích thước vải, sấy nhanh, giữ màu và hoa văn bền hơn.
• Ngành nhựa, cao su khớp cho truyền hơi vào trục cán trong máy ép nhựa, máy đùn, giúp vật liệu mềm ra và định hình chính xác, dùng trong máy tạo tấm nhựa định hình, máy sản xuất màng.
• Ngành gỗ công nghiệp để dẫn hơi vào trục ép hoặc trục cán giúp định hình tấm gỗ công nghiệp, tạo vân, dán veneer hoặc phủ melamine.
• Ngành in ấn, bao bì nhựa làm nóng trục in, trục ép đẻ dán, cán hoặc in trên các vật liệu, ứng dụng trong máy in ống đồng, máy ghép màng, máy in nhiệt.
• Máy móc cơ khí công nghiệp dẫn hơi vào các bàn ép nhiệt, trục cuộn, khuôn quay trong các hệ thống tự động hóa, ứng dụng trong máy ép màng, máy ép bề mặt vải kỹ thuật, thiết bị sấy trục quay.

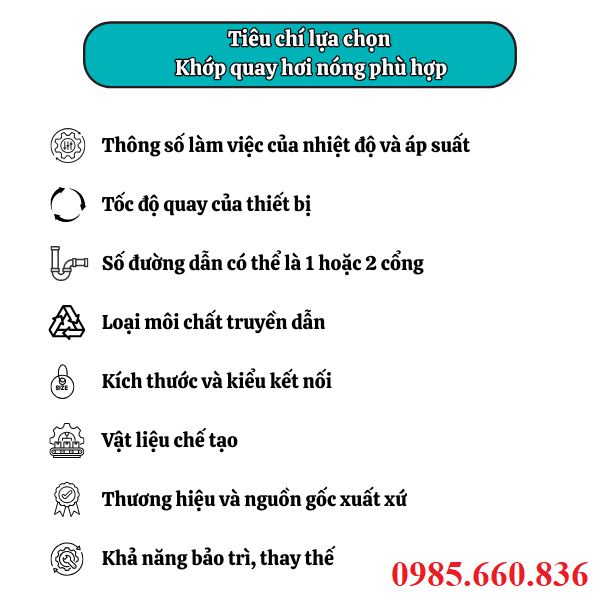

VI. Tiêu chí lựa chọn khớp quay hơi nóng phù hợp

Việc lựa chọn khớp quay hơi nóng phù hợp có ảnh hưởng trực tiếp đến hiệu suất hoạt động, tuổi thọ và mức độ an toàn của hệ thống truyền nhiệt, một số chi tiết quan trọng cần chú ý khi lựa chọn khớp:

• Thông số làm việc của nhiệt độ và áp suất, cần xác định rõ nhiệt độ hơi nước, áp suất làm việc của hệ thống. Lựa chọn khớp có ngưỡng chịu nhiệt cao hơn thực tế để đảm bảo độ bền và an toàn.
• Tốc độ quay của thiết bị, với những thiết bị quay tốc độ cao cần chịn loại khớp có vòng bi chất lượng cao, vòng làm kín chịu mài mòn tốt để tránh rung lắc và rò rỉ.
• Số đường dẫn có thể là 1 hoặc 2 cổng, 1 cổng dùng khi chỉ cần cấp hơi vào thiết bị, 2 cổng dùng khi cần cấp hơi và hồi hơi tách biệt, giúp kiểm soát lưu lượng tốt hơn và tiết kiệm năng lượng.
• Loại môi chất truyền dẫn như hơi nước bão hòa, hơi quá nhiệt, dầu nóng, nước nóng đều có vòng làm kín và vật liệu khớp phù hợp, đặc biệt với hơi quá nhiệt cần vòng làm kín chịu nhiệt và thiết kế khớp bền hơn.
• Kích thước và kiểu kết nối cần xác định đúng kích thước ren hoặc mặt bích G1/2", G1", G2", kiểu kết nối là ren ngoài, ren trong, mặt bích tiêu chuẩn JIS/DIN/ANSI, chọn đúng để lắp đặt nhanh chóng, tránh phải gia công lại.
• Vật liệu chế tạo thân nên chọn gang cầu, thép không gỉ hoặc đồng thau chịu nhiệt, vòng làm kín lựa chịn tùy theo điều kiện làm việc, bạc đạn nên chọn loại chịu nhiệt, có bôi trơn tự động hoặc dễ bảo trì.
• Thương hiệu và nguồn gốc xuất xứ nên ưu tiên các thương hiệu uy tín như Mỹ, Hàn Quốc, Đức, Ý, với đầy đủ thông số kỹ thuật, phụ tùng thay thế, và hỗ trợ kỹ thuật.
• Khả năng bảo trì, thay thế nên chọn sẵn phụ tùng có sẵn để dễ thay thế khi hư hỏng, cấu trúc dễ tháo lắp giúp tiết kiệm thời gian bảo trì.

VII. Tư vấn địa chỉ cung cấp khớp quay hơi nóng uy tín

Việc lựa chọn đơn vị cung cấp khớp quay hơi nóng chính hãng, chất lượng cao là yếu tố then chốt để đảm bảo hệ thống vận hành ổn định, an toàn, tiết kiệm chi phí. Thuận Phát chuyên nhập khẩu và phân phối thiết bị truyền động, khớp quay hơi, dầu, nước, có sẵn tư vấn vấn báo gia snhanh, kịp thời, đội ngũ nhân viên với nhiều năm kinh nghiệm luôn sẵn sàng tư vấn hỗ trợ. Chúng tôi chuân phân phối hàng chính hãng, nhiều năm kinh nghiệm trong nghề, luôn có sẵn, giao hàng nhanh, dịch vụ hậu mãi, chế độ bảo hành rõ ràng, hỗ trợ kỹ thuật 24/7. Đảm bảo chất lượng thiết bị, được hỗ trợ kỹ thuật nhanh chóng và chính xác, tránh rủi ro hư hỏng hãy đặt niềm tin vào Thuận Phát Valve chúng tôi. Để tìm hiểu thêm thông tin sản phẩm và đơn vị cung cấp vui lòng liên hệ qua Hotline 0985.660.836 để được các bạn nhân viên tư vấn hỗ trợ báo giá chi tiết sản phẩm nhanh nhất.
