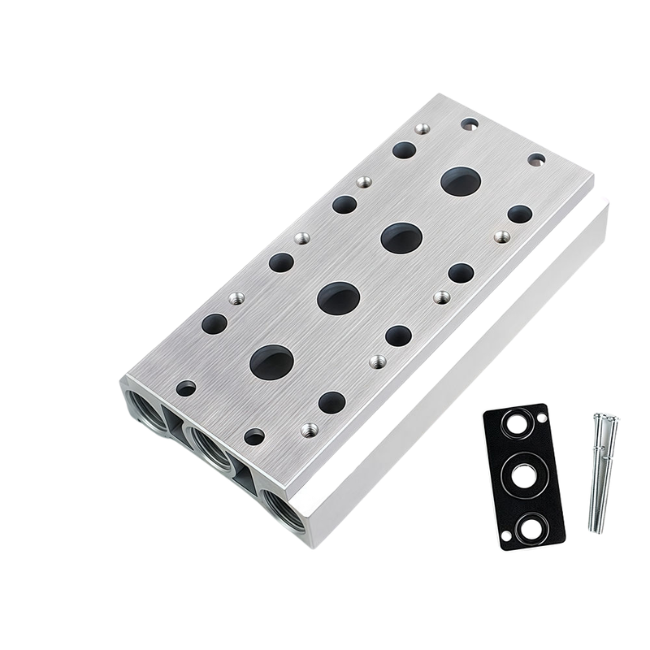

Đế van điện từ Airtac 4V210, 4V220, 4V230

I. Giới thiệu chung về đế van điện từ Airtac 4V210, 4V220, 4V230

Đế van điện từ Airtac 4V210, 4V220, 4V230 phụ kiện quan trọng trong hệ thốn khí nén, được lắp đăt, cố định các dòng van điện từ Airtac. Phổ biến với cấu tạo 5 cửa, dùng để điều khiển hoạt động của xy lanh trong nhiều ứng dụng công nghiệp. Đế van đóng vai trò giúp kết nối nguồn khí nén, phân phối khí đến van, tối ưu hóa việc lắp đặt. Thay vì lắp riêng thì việc sử dụng đế van giúp hệ thống gọn hơn, dễ bảo trì, nâng cao hiệu suất vận hành.

Model 4V210, 4V220, 4V230 có sự khác biệt về số coil điện, kiểu điều khiển, nhưng đều chung dạng đế tiêu chuẩn, linh hoạt trong việc thay thế, mở rộng hệ thống. Thiết kế chắc chắn, chất liệu hợp kim nhôm chóng ăn mòn, giúp đảm bảo độ bền, phù hợp với nhiều môi trường làm việc khác nhau trong ngành tự động hóa, cơ khí, sản xuất.

II. Thông số đế van điện từ Airtac 4V210, 4V220, 4V230

• Tên sản phẩm: Đế van điện từ Airtac
• Model: 4V210, 4V220, 4V230
• Môi chất: Khí nén đã lọc
• Kiểu lắp đặt: Đế đơn, đế nhiều vị trí
• Số cổng: 5 cổng
• Cổng vào/ra: G1/4”, G1/8”
• Cổng xả: G1/8”
• Áp suất làm việc: 0.15 – 0.8Mpa
• Áp suất tối đa: 1.2Mpa
• Nhiệt độ: -20 – 70 độ C
• Chất liệu: Hợp kim nhôm
• Kiểu điều khiển: Van 5/2, 5/3
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

III. Cấu tạo đế van điện từ Airtac

Được thiết kế đơn giản, tối ưu cho việc phân phối khí, lắp đặt nhiều van cùng lúc, đế van điện từ Airtac cấu tạo gồm các bộ phận chính:

• Thân đế van được cấu tạo từ hợp kim nhôm cao cấp, chống ăn mòn, chịu áp lực tốt, có nhiệm vụ cố định van điện từ, tạo khung liên kết cho toàn bộ hệ thống.
• Hệ thống cổng khí được thiết kế với cổng khí tiêu chuẩn gồm cổng khí cấp, cổng làm việc, cổng xả được gia công chính xác, đảm bảo độ kín, hạn chế rò rỉ.
• Vị trí lắp van điện từ được gia công sẵn để lắp, các lỗ bắt vít được bố trí khoa học giúp việc lắp đặt nhanh chóng, đảm bảo độ chắc chắn khi vận hành.
• Khoang dẫn khí bên trong được thiết kế dạng rãnh, khoang rỗng, giúp phân phối khí từ nguồn cấp đến từng van, là yếu tố giúp hệ thống hoạt động ổn định.
• Gioăng làm kín là gioăng cao su, vật liệu chịu dầu, chịu nhiệt giúp đảm bảo độ kín khít giữa bề mặt tiếp xúc, ngăn tình trạng rò rỉ khí.

IV. Một số dòng đế van điện từ Airtac phổ biến hiện nay

1. Đế van đơn

• Dùng để lắp 1 van điện từ Airtac.
• Thiết kế nhỏ gọn, tối giản, phù hợp không gian lắp đặt hạn chế.
• Đầy đủ 5 cổng khí tiêu chuẩn giúp kết nối nhanh chóng.
• Lắp đặt dễ dàng, không cần phức tạp, phù hợp hệ thống khí nén đơn lẻ, máy móc nhỏ.
• Bảo trì, thay thế nhanh, không ảnh hưởng đến thiết bị khác, thân hợp kim nhôm, chịu áp tốt, chống ăn mòn.
• Chi phí đầu tư thấp, tiết kiệm cho hệ thống đơn giản, tuy nhiên không mở rộng được nhiều van, tốn diện tích.

2. Đế van đôi

• Dùng để lắp 2 van điện từ Airtac trên cùng 1 đế.
• Thiết kế gọn gàng hơn so với lắp 2 đế đơn riêng lẻ.
• Tích hợp đường cấp khí chung, giúp giảm số lượng ống dẫn.
• Đầy đủ cổng khí tiêu chuẩn, đảm bảo vận hành ổn định, phù hợp với hệ thống điều khiển 2 xy lanh, 2 cơ cấu độc lập.
• Tiết kiệm không gian lắp đặt, chi phí phụ kiện, dễ lắp đặt, tháo rời, bảo trì, vật liệu hợp kim nhôm, bền, chịu áp.

3. Đế van nhiều vị trí

• Có thể lắp từ 3 – 10 van điện từ Airtac.
• Thiết kế dạng đế chia khí nhiều, dùng đường cấp khí chung cho toàn bộ hệ thống.
• Giảm số lượng ống dẫn, tối ưu không gian lắp đặt, gia công đồng bộ, đảm bảo phân phối khí ổn định.
• Phù hợp với hệ thống tự động hóa, dây chuyền sản xuất nhiều xi lanh.
• Dễ mở rộng, tháo lắp từng van khi cần bảo trì, tăng tính gọn gàng, chuyên nghiệp cho hệ thống.
• Chất liệu hợp kim nhôm, độ bền cao, chống rò rỉ, tiết kiệm chi phí lắp đặt.

4. Đế van liền khối

• Được gia công nguyên khối, không ghép nối nhiều phần.
• Có độ kín khít cao, hạn chế tối đa rò rỉ khí.
• Đường dẫn khí bên trong được thiết kế liền mạch, giúp lưu lượng ổn định.
• Độ bền cao, chịu áp tốt, ít bị ảnh hưởng rung động.
• Phù hợp với hệ thống yêu cầu độ ổn định, độ tin cậy, thiết kế gọn, chắc chắn.

V. Đặc điểm nổi bật của đế van điện từ Airtac

Đánh giá cao nhờ thiết kế tối ưu, khả năng đáp ứng linh hoạt trong nhiều hệ thống khí nén khác nhau, đế van điện từ Airtac giúp nâng cao hiệu suất vận hành, đơn giản hóa hệ thống.

• Thiết kế tích hợp nhiều van trên một đế, giúp hệ thống gọn, tiết kiệm diện tích lắp đặt.
• Sử dụng đường kính cấp khí chung, giảm thiểu số lượng ống dẫn, hạn chế rò rỉ khí.
• Kết cấu đồng bộ, tiêu chuẩn hóa, tương thích hoàn hảo với các dòng 4V210, 4V220, 4V230.
• Cho phép mở rộng linh hoạt số lượng van khi cần nâng cấp hệ thống, lắp đặt nhanh dễ tháo rời, thay thế từng van mà không ảnh hưởng hệ thống.
• Hỗ trợ bảo trì, kiểm tra thuận tiện, tiết kiệm thời gian vận hành, thân hợp kim nhôm chống ăn mòn, chịu áp tốt.
• Đảm bảo độ kín cao giúp hệ thống hoạt động ổn định, hiệu quả, tăng tính chuyên nghiệp, khoa học, phù hợp nhiều lĩnh vực.

VI. Ứng dụng đế van điện từ Airtac

Thiết kế linh hoạt, đóng vai trò trung tâm trong việc phân phối, điều khiển khí nén, đế van điện từ Airtac được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

• Hệ thống điều khiển xy lanh khí nén dùng để cấp, phân phối khí đến nhiều xy lanh cùng lúc, giúp điều khiển chuyển động như đẩy, kéo, nâng, hạ trong máy móc.
• Dây chuyền lắp ráp tự động sử dụng trong dây chuyền sản xuất linh kiện điện tử, ô tô, xe máy, nơi cần điều khiển nhiều cơ cấu hoạt động đồng bộ, chính xác.
• Hệ thống đóng gói bao bì để điều khiển các cơ cấu kẹp, ép, dán, cắt trong máy đóng gói sản phẩm, giúp tăng tốc độ, độ chính xác của quy trình.
• Máy CNC, máy gia công cơ khí giúp hỗ trợ điều khiển khí nén cho các bộ phận như kẹp phôi, đẩy phôi, làm mát để đảm bảo quá trình gia công diễn ra ổn định.
• Ngành thực phẩm, dược phẩm sử dụng trong các hệ thống yêu cầu khí sạch để điều khiển thiết bị chiết rót, đóng nắp, vận chuyển sản phẩm.
• Hệ thống robot và tự động hóa giúp quản lý nhiều van cùng lúc dể điều khiển các chuyển động của robot, cơ cấu tự động trong nhà máy.
• Ngành in ấn, bao bì, dệt may để điều khiển các cơ cấu khí trong máy in, máy cắt, máy ép nhiệt giúp tăng độ chính xác, năng suất làm việc.
• Hệ thống phân loại, vận chuyển sản phẩm ứng dụng trong băng chuyền, dùng để điều khiển cơ cấu cánh gạt, đẩy, phân loại hàng hóa theo từng tiêu chí.

VII. Lỗi thường gặp khi sử dụng đế van điện từ Airtac

Trong quá trình hoạt động, đế van điện từ Airtac có thể gặp một số lỗi ảnh hưởng đến hiệu suất hoạt động của hệ thống khí nén.

• Rò rỉ khí tại các cổng kết nối do lắp đặt không chặt, gioăng bị mòn, hỏng, cần kiểm tra thay thế gioăng, siết lại các đầu nối.
• Lắp sai vị trí các cổng khí khiến hệ thống hoạt động sai, không hoạt động, cần kiểm tra sơ đồ lắp đặt, đấu nối đúng kỹ thuật.
• Áp suất khí không ổn định do đường dẫn khí trong đế bị tắc, nguồn khí yếu, nên kiểm tra nguồn cáp khí, vệ sinh hệ thống.
• Van hoạt động nhưng xy lanh không chạy có thể do đế van bị tắc đường dẫn khí, lắp sai, kiểm tra lại đế, hệ thống dẫn khí.
• Rò rỉ tại vị trí lắp van với đế nguyên nhân do gioăng giữa van, đế bị lệch, hư hỏng cần tháo ra lắp lại, thay gioăng mới.
• Đế van bị nứt, hỏng do va đạp, quá áp thường xảy ra khi sử dụng trong môi khắc nghiệt, cần thay thế đế mới, kiểm soát áp suất phù hợp.
• Tắc nghẽn do bụi bẩn, hơi nước trong khí nén giúp làm giảm hiệu suất, gây lỗi hệ thống cần lắp bộ lọc khí, xả nước định kỳ.

VIII. Vì sao nên sử dụng đế van điện từ thay vì lắp rời?

Trong các hệ thống khí nén, việc sử dụng đế van điện từ đang trở thành xu hướng phổ biến, giúp tối ưu hệ thống, mang lại nhiều lợi ích.

• Tiết kiệm không gian lắp đặt với nhiều van được tích hợp trên cùng một đế giúp hệ thống gọn hơn so với việc lắp rời từng van riêng biệt.
• Giảm số lượng ống dẫn khí nhờ sử dụng đường cấp khí chung, hạn chế việc đi ống phức tạp, giảm chi phí vật tư.
• Lắp đặt nhanh chóng, dễ thi công, không cần đấu nối nhiều đường khí riêng lẻ giúp tiết kiệm thời gian lắp đặt.
• Dễ bảo trì, thay thế có thể tháo lắp từng van trên đế mà không ảnh hưởng đến toàn bộ hệ thống.
• Tăng độ ổn định, hạn chế rò rỉ khí với ít điểm nối hơn nên giảm nguy cơ rò rỉ, đảm bảo hiệu suất làm việc.
• Mở rộng hệ thống linh hoạt có thể thêm hay bớt van đi để dễ dàng hơn khi cân nâng cấp hệ thống.
• Quản lý hệ thống dễ dàng hơn, các van được bố trí tập trung, thuận tiện cho việc kiểm tra, vận hành.
• Tăng tính chuyên nghiệp, tối ưu hệ thống giúp hệ thống khí nén trở nên khoa học, gọn gàng, hiệu quả hơn.

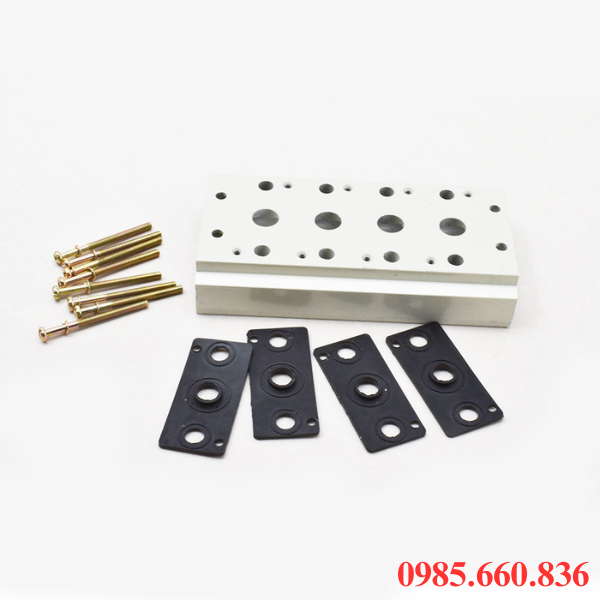

IX. Mua đế van điện từ Airtac giá tốt, chính hãng tại Thuận Phát

Việc lựa chọn đơn vị cung cấp đế van điện từ Airtac uy tín đóng vai trò trong việc đảm bảo chất lượng, độ ổn định của hệ thống khí nén. Thuận Phát một trong những đơn vị chuyên phân phối thiết bị khí nén chính hãng, cung cấp đầy đủ các dòng đế van Airtac 4V210, 4V220, 4V230 đa dạng mẫu mã như đế đơn, đế đôi đáp ứng nhu cầu. Tất cả các sản phẩm tại cửa hàng chúng tôi luôn đảm bảo nguôn gốc rõ ràng, độ bền cao, khả năng chịu áp tốt.

Ngoài ra, Thuận Phát còn cung cấp mang đến mức giá cạnh tranh, công khai, minh bạch. Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng tư vấn, hỗ trợ lựa chọn sản phẩm phù hợp với ứng dụng. Chính sách giao hàng nhanh chóng, cung cấp bộ phận đi kèm chính hãng. Bảo hành với chính sách lên đến 12 tháng, đầy đủ CO~CQ. Liên hệ ngay cho chúng tôi qua số điện thoại 0985.660.836 để được tư vấn, giải đáp, báo giá chi tiết sản phẩm.
