Các tiêu chuẩn thiết kế hệ thống gas là gì

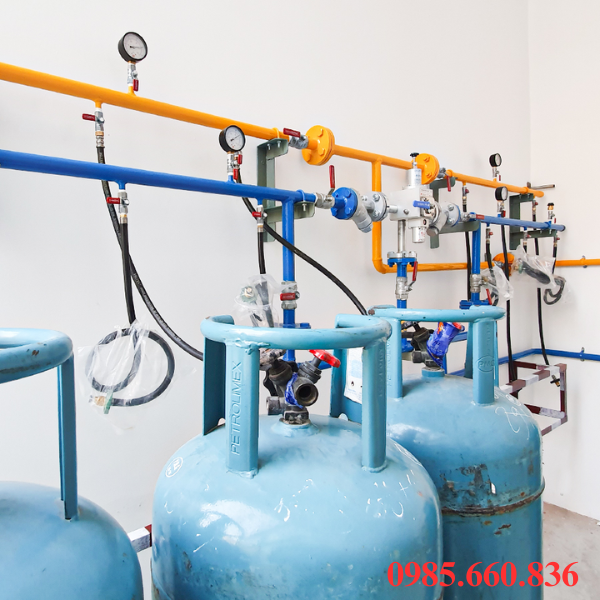

I. Giới thiệu về tiêu chuẩn thiết kế hệ thống gas

Thiết kế hệ thống gas đòi hỏi phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật nhằm đảm bảo an toàn tuyệt đối trong quá trình lắp đặt và vận hành. Các tiêu chuẩn được xây dựng dựa trên yêu cầu về an toan cháy nổ, đọ bền của chất liệu, quy địn về khoảng cách lắp đặt và quy trình kiểm tra, nghiệm thu. Việc tuân thủ đúng tiêu chuẩn không chỉ giúp hệ thống hoạt động ổn định, hạn chế tối đa rò rỉ khí gas mà còn giảm thiểu rủi ro cháy nổ, bảo vệ tài sản và tính mạng con người. Đây cũng là cơ sở quan trọng để các công trình dược cấp phép xây dựng, kiểm định vào sử dụng hợp pháp.

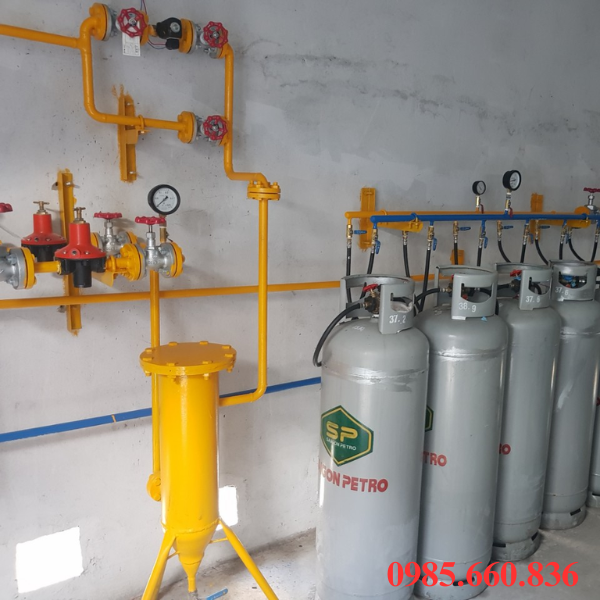

II. Các tiêu chuẩn thiết kế hệ thống gas phổ biến hiện nay

1. Tiêu chuẩn Việt Nam

• TCVN 7441: Hệ thống cung cấp khí đốt – yêu cầu thiết kế và lắp đặt.
• TCVN 6486: Quy định về chai LPG và an toàn trong quá trình sử dụng.
• TVCN 2622: Phòng cháy chữa cháy cho nhà và công trình.
• Các quy chuẩn kỹ thuật quốc gia liên quan đến an toàn gas và cháy nổ.

2. Tiêu chuẩn quốc tế

• NFPA: Quy định về an toàn phòng cháy chữa cháy, đặc biệt NFPA 54 và NFPA 58 cho khí đốt.
• EN: Các tiêu chuẩn dành cho thiết bị, phụ kiện và hệ thống khí hóa lỏng.
• AS/NZS: Tiêu chuẩn an toàn về thiết kế và vận hành hệ thống gas.

3. Tiêu chuẩn ngành dành cho hệ thống LPG

• Quy định về vật liệu đường ống, van và phụ kiện chịu áp.
• Yêu cầu về bố trí bình gas, tủ van, thiết bị an toàn.
• Tiêu chuẩn kiểm tra, bảo trì và nghiệm thu hệ thống.

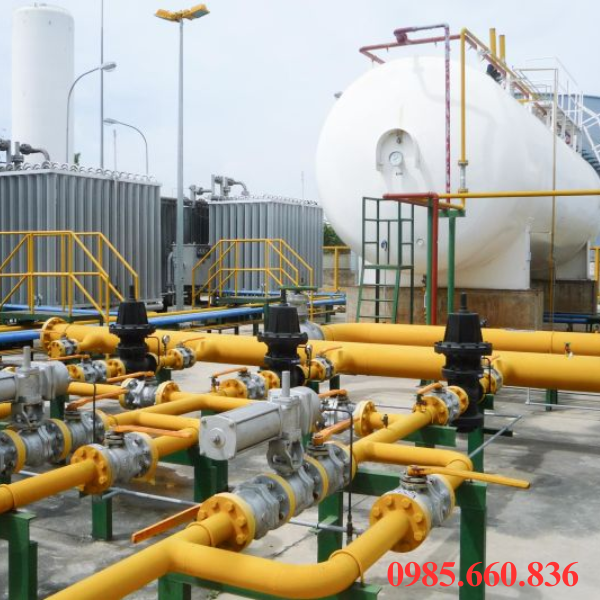

III. Yêu cầu kỹ thuật trong thiết kế hệ thống gas

Yêu cầu về đường ống

• Sử dụng đường ống đạt tiêu chuẩn chịu áp lực, chống ăn mòn.
• Đường ống phải được bố trí lộ thiên hoặc có ống bảo vệ khi đi ngầm.
• Hạn chế tối đa các mối nối để giảm nguy cơ rò rỉ.
• Bố trí giá đỡ, kẹp ống đúng khoảng cách kỹ thuật.

Yêu cầu về khoảng cách an toàn

• Khoảng cách tối thiểu giữa bình gas, tủ van, nguồn nhiệt phải theo đúng TCVN.
• Hệ thống gas phải đặt cách xa khu vực dễ cháy nổ.
• Không lắp đặt đường ống gas chung với dây điện, hệ thống tỏa nhiệt.

Yêu cầu về van và phụ kiện

• Van chặn, van an toàn và chống rò phải đạt chuẩn chất lượng.
• Các phụ kiện nhu co, tê, nối phải làm từ vật liệu chịu áp lực cao.
• Bố trí van khóa chính ở bị trí dễ thao tác khi có sự cố.

Yêu cầu về hệ thống cảnh báo và chống rò rỉ

• Lắp đặt đầu dò gas tự động tại các vị trí có nguy cơ cao.
• Hệ thống báo động pải kết nói với quạt hút, van ngắt gas tự động.
• Kiểm tra định kỳ để đảm bảo cảm biến hoạt động chính xác.

Yêu cầu về kiểm định và nghiệm thu

• Kiểm tra áp lực toàn bộ hệ thống trước khi đưa vào sử dụng.
• Thử kín đường ống theo đúng tiêu chuản kỹ thuật.
• Bảo trì và kiểm định định kỳ theo quy định của cơ quan chuyên môn.

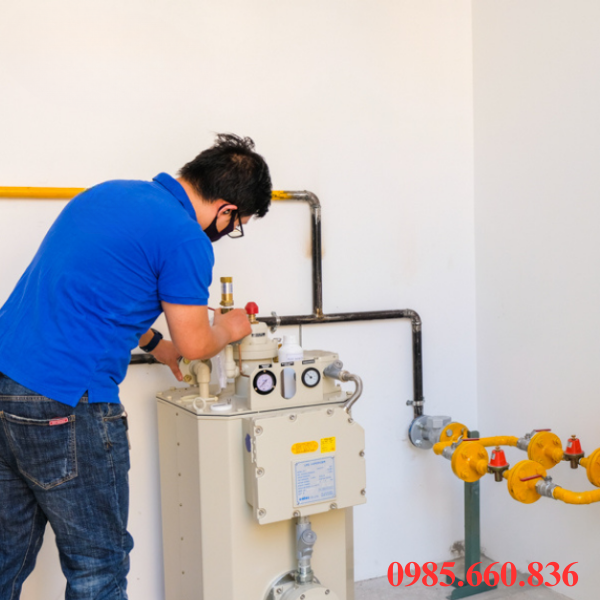

IV. Quy trình thiết kế hệ thống gas đạt chuẩn

• Khảo sát để đánh giá vị trí lắp đặt, diện tích, bố cục mặt bằng, xác định nhu cầu sử dụng, kiểm tra yếu tố an toàn nhu hệ thống điện, thông gió, khu vực cháy nổ.
• Thiết kế sơ đồ đường ống cấp gas cho toàn hệ thống, tính toán lưu lượng, áp suất làm việc, xác định chất liệu, kích thước, vị trí đặt van.
• Chọn bình gas, tủ điều áp, van an toàn, đảm bảo tất cả đều có chứng nhận kiểm định chất lượng, ưu tiên thiết bị có độ bền cao, phù hợp môi trường.
• Lắp đặt đường ống theo đúng bản vẽ, tiêu chuẩn kỹ thuật hàn, nối ống đảm bảo kín, giảm tối đa mối nối, tủ van, bình gas, thiết bị an toàn đúng vị trí.
• Tiến hành thử áp lực, thử kín toàn bộ hệ thống, kiểm tra hoạt động của các van, đầu dò rỉ, thiết bị cảnh báo, lập biên bản nghiệm thu, bàn giao cho đơn vị sử dụng.

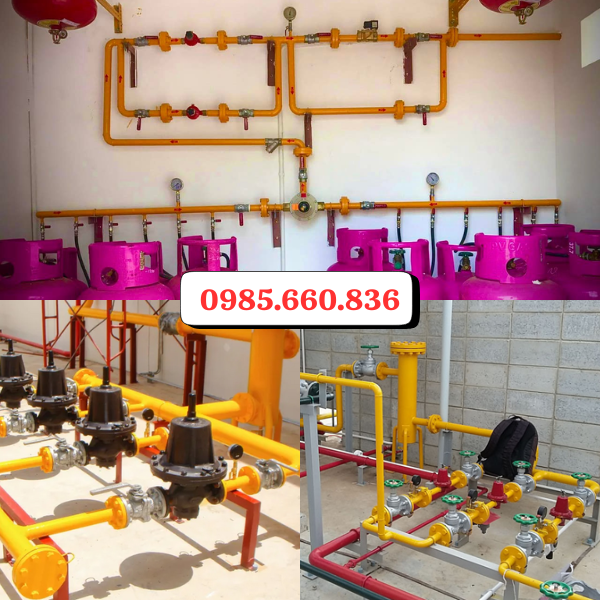

V. Lưu ý quan trọng khi thiết kế hệ thống gas

• Đảm bảo an toàn cháy nổ, tuân thủ đúng tiêu chuẩn, tránh lắp ống gần nguồn nhiệt, khu vực phát tia lửa điện, trang bị hệ thống báo rò rỉ để giảm thiểu nguy cơ.
• Sử dụng đường ống chịu áp lực, chống ăn mòn tốt, ưu tiên chất liệu chất lượng, không sử dụng phụ kiện kém chất lượng, dễ gây rò rỉ.
• Đặt bình gas, tủ van, bộ điều áp ở nơi thông thoáng, bố trí van khóa ở vị trí dễ thao tác, không đặt đường ống chung với hệ thống điện, nước.
• Mối nối được kiểm tra kỹ, đảm bảo độ kín, tuân thủ đúng bản thiết kế, quy trình lắp đặt, nhân viên thi công cần có kinh nghiệm chuyên ngành.
• Kiểm tra hệ thống theo lịch bảo trì của nhà sản xuất, thử kín đường ống, kiểm tra hoạt động, thay thế ngay thiết bị hư hỏng, tránh rủi ro.

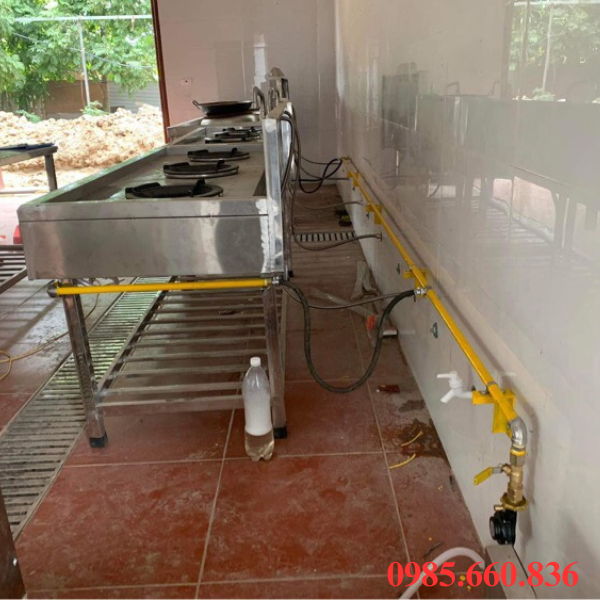

VI. Ứng dụng của hệ thống gas trong thực tế

• Ứng dụng trong hộ gia đình, sử dụng cho bếp gas, lò nướng, máy nước nóng, đảm bảo cung cấp năng lượng ổn định, tiết kiệm chi phí, phù hợp nhu cầu nấu nướng hàng ngày.
• Nhà hàng – khách sạn, để cung cấp cho khu bếp công nghiệp, đảm bảo lưu lượng lớn, an toàn và ổn định cho hoạt động kinh doanh, giảm rủi ro so với việc sử dụng nhiều bình lẻ.
• Khu công nghiệp, nhà máy dùng trong dây chuyền sản xuất cần nhiệt lượng cao, hỗ trợ vận hành lò hơi, lò sấy, lò đốt công nghiệp, tối ưu chi phí vận hành, kiểm soát năng lượng.
• Lĩnh vực thương mại sử dụng tại các trung tâm thương mại, siêu thị sử dụng gas cho khu bếp dịch vụ, hệ thống gas lớn với tiêu chuẩn an toàn cao, thích hợp hoạt động liên tục.
• Cơ sở y tế, giáo dục sử dụng cho phòng thí nghiệm, thiết bị đun mẫu, thiết bị nhiệt, yêu cầu hệ thống gas có độ chính xác và mức an toàn cao.

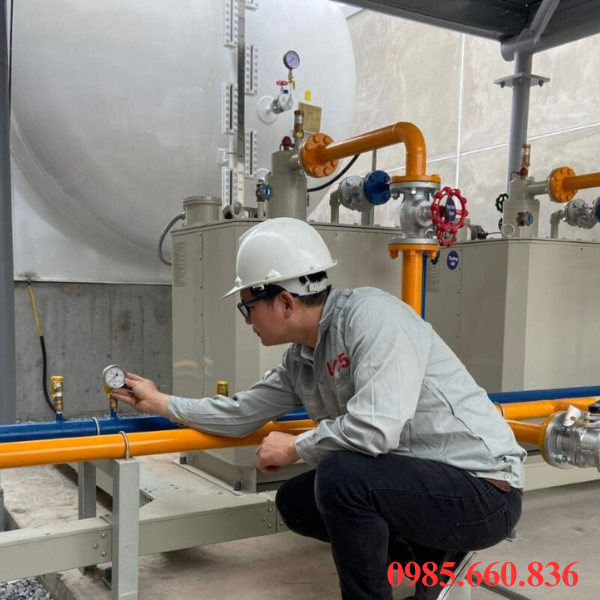

VII. Đơn vị thiết kế và thi công hệ thống gas uy tín

Khi lựa chọn đơn vị thiết kế và thi công hệ thống gas, doanh nghiệp nên ưu tiên các đơn vị có kinh nghiệm lâu năm, đội ngũ kỹ thuật được đào tạo chuyên sâu, sử dụng vật tư đạt chuẩn an toàn. Thuận Phát một trong những đơn vị uy tín chuyên cung cấp giải pháp thiết kế - thi công hệ thống gas cho nhà hàng, khách sạn, nhà máy, khu công nghiệp. Quy trình làm việc rõ ràng từ khảo sát, thiết kế, lắp đặt đến kiểm định và nghiệm thu. Thuận Phát đảm bảo hệ thống gas được triển khai đúng tiêu chuẩn TCVN và yêu cầu phòng cháy chữa cháy. Ngoài ra đơn vị còn cam kết sử dụng thiết bị chính hãng, chất lượng cao, cung cấp dịch vụ bảo trì định kỳ, giúp hệ thống vận hành bền bỉ, an toàn lâu dài. Liên hệ gay cho Thuận Phát qua số điện thoại 0985.660.836 để được tư vấn lựa chọn, bảo hành, hướng dân lắp đặt sản phẩm đúng tiêu chuẩn.
