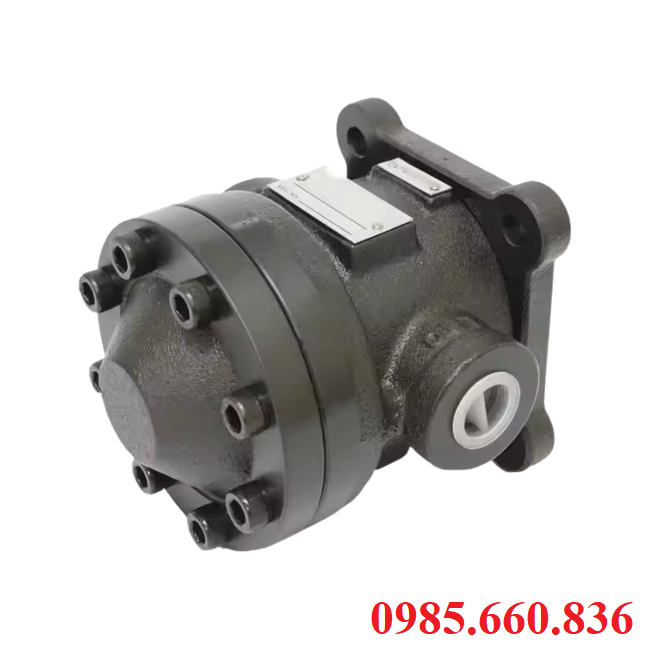

Bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR| Taiwan Japan

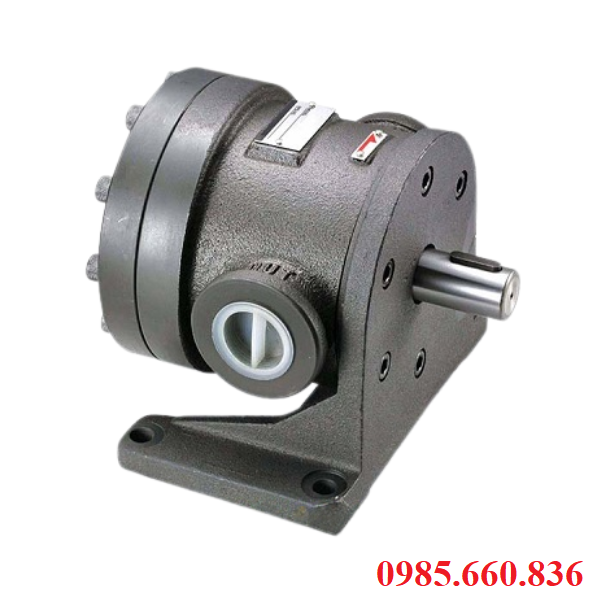

I. Giới thiệu chung về bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR | Taiwan Janpan

Bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR là dòng bơm lưu lượng cố định, hoạt động ổn định, sử dụng rộng rai trong hệ thống thủy lực công nghiệp. Thuộc dòng bơm với hiệu suất cao, đến từ những thương hiệu uy tín Đài Loan, Nhật Bản đất nước nổi tiếng về độ bền, độ chính xác và khả năng vận hành liên tục. Thiết kế nhỏ gọn, kết cấu chắc chắn cùng với khả năng hoạt động êm ái, bơm cánh gạt 50T phù hợp cho những ứng dụng có yêu cầu về lưu lượng ổn định, áp suất trung bình đến cao. Model 50T-26-FR và 50T-36-FR thường sử dụng cho máy ép, máy gia công, hệ thống nâng hạ và nhiều thiết bị tự động khác. Hai mã bơm này đều có cấu cấu tạo và nguyên lý hoạt động tương đồng, chỉ khác nhau về thông số, là giải pháp tối ưu cho những doanh nghiệp đang tìm kiếm bơm thủy lực chất lượng cao, giá hợp lý và tuổi thọ bền.

II. Thông số kỹ thuật bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR | Taiwan Janpan

• Tên sản phẩm: Bơm thủy lực cánh gạt
• Model: 50T-26-FR, 50T-36-FR
• Lưu lượng: 26 L/min – 36 L/min (tùy mã)
• Áp suất làm việc: 21Mpa
• Áp suất hoạt động: 16Mpa
• Tốc độ quay: 1200 – 1800 vòng/phút
• Trục: Trục then hoa
• Cổng kết nối dầu: BSP hoặc NPT, size G3/4
• Hướng quay: Cùng chiều kim đồng hồ
• Trọng lượng: 9 – 12kg (tùy mã)
• Ứng dụng: Máy chấn thủy lực, máy ép, máy gia công CNC,…
• Xuất xứ: Đài Loan, Nhật Bản
• Bảo hành: 12 tháng

III. Cấu tạo, nguyên lý hoạt động bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR| Taiwan Janpan

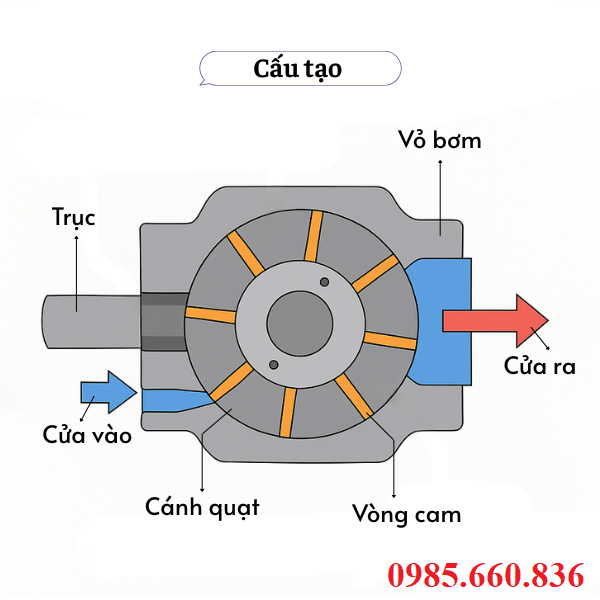

1. Cấu tạo bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR| Taiwan Janpan

Với thiết kế đơn giản nhưng lại hiệu quả, các bộ phận chính được cấu tạo nên để đảm bảo hiệu suất làm việc. Bơm được cấu tạo từ các bộ phận sau:

• Vỏ bơm với chức năng bảo vệ và định hình kết cấu của bơm, có các lỗ khoan định vị và cổng kết nối dầu, được gia công từ chất liệu chế tọa là hợp kim thép và gang chất lượng cao.
• Trục quay là trục chính của bơm, được làm bằng thép tôi cứng và gắn trục tiếp vào trục truyền động. Trên trục quay có nhiều rãnh dọc để lắp các cánh gạt, trục quay lệch tâm so với vòng cam để tạo vùng làm việc biến thiên.
• Cánh gạt bơm thường có 4 – 12 cánh làm bằng vật liệu tổng hợp hoặc hợp kim đặc biệt với khả năng chịu mài mòn, chịu nhiệt và bôi trơn. Cánh gạt di chuyển tịnh tiến trong rãnh trục mở rộng và thu hẹp liên tục theo chuyển động quay tạo không gian hét và đẩy chất.
• Vòng cam là vòng bao quanh trục nhưng tâm lệch so với trục giúp tạo ra khoang biến đổi thẻ tích nên xảy ra quá trình hút, đảy, nén chất. Bơm thủy lực được gia công chính xác để luon đảm bảo hiệu suất chất lỏng hút vào đẩy ra được tối đa.
• Trục dẫn động kết nối giữ motor và trục quay có dạng then hoặc trơn có chốt tùy vào thiết kế, được làm từ thép chịu lực cao nên luôn đam rbaor mô men xoắn hiệu quả.
• Tấm chặn, tấm đệm giúp cố định và định vị trục quay với vòng cam để tạo mặt phẳng kín trong quá trình nén không bị rò rỉ, cấu tạo gồm tấm trước và tấm sau được gia công có lỗ cấp dầu bôi trơn.
• Phớt trục giúp ngăn ngừa rò rỉ dầu ra ngoài trục truyền đông, vòng bi để giữ trục quay ỏn định, giảm ma sát, tăng tuổi thọ, vòng chặn đảm bảo các bộ phận hoạt động đúng vị trí, hạn chế rung lắc.

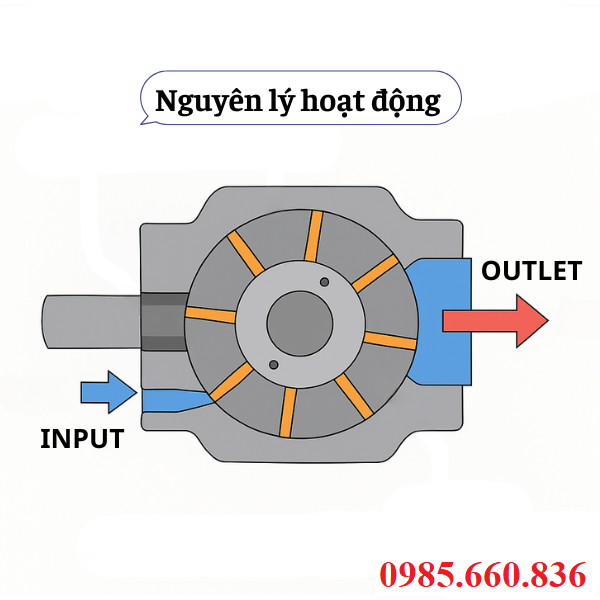

2. Nguyên lý hoạt động bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR| Taiwan Janpan

Bơm thủy lực cánh gạt hoạt động dựa trên nguyên lý thay đổi thể tích giữa trục quay và vòng cam. Khi trục quay những cánh gạt trong ránh trục vươn ra ngoài, trượt sát theo thành vòng cam nhờ lực ly tâm và áp suất dầu. Trong quá trình quay, khi thể tích giữa trục quay và vòng cam tăng tạo ra vùng áp suất thấp, dầu thủy lực được hút vào vùng bơm. Khi thể tích giảm dầu bị nén và đẩy ra cửa xả để cung cấp cho hệ thống thủy lực. Chu trình hút, nén và đầy được lặp lại liên tục theo chuyển động quay để tạo ra lưu lượng dầu ổn định.

IV. So sánh sự khác biệt giữa bơm thủy lực cánh gạt 50T-26-FR và 50T-36-FR | Taiwan Janpan

Dòng bơm thủy lực cánh gạt 50T-26-FR và 50T-36-FR đều thuộc bơm thủy lực cánh gạt, sản xuất theo tiêu chuẩn đến từ hãng Đài Loan, Nhật Bản. Mỗi mã sẽ có khả năng cấp lưu lượng dầu khác nhau về ứng dụng và hiệu suất vận hành. 5-T-26-FR phù hợp với hệ thống cần lưu lượng vừa phải, tiết kiệm điện, 50T-36-FR phù hợp với hệ thống cần lưu lượng cao.

> Xem thêm: Xi lanh khí nén SC Airtac

V. Ứng dụng bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR | Taiwan Janpan

• Ngành cơ khí chế tạo bơm ứng dụng cho hệ thống thủy lực máy ép, máy dập, máy chấn tôn, máy khoan, tiện, phay có tích hợp trạm dầu thủy lực, bơm dầu cho bàn nâng, trục trượt, cơ cấu kẹp, định vị.
• Ngành sản xuất nhựa, cao su của máy ép nhựa, máy đùn nhựa, hệ thống điều khiển khuôn ép hoặc cơ cấu đóng mở tự động.
• Ngành luyện kim, gia công kim loại dùng trong bàn kẹp thủy lực, máy cắt tôn, cấp dầu cho xi lanh, van điều hướng có yêu cầu độ ồn thấp.
• Ngành xây dựng, nâng hạ cho hệ thống nâng sàn nâng hàng, bàn nâng thủy lực, trạm thủy lực xe nâng, thang thủy lực công nghiệp.
• Tự động hóa và dây chuyền sản xuất bơm giúp cấp dầu cho các trạm nguồn thủy lực trong dây chuyền, điều khiển chuyển động xi lanh, động cơ thủy lực, cơ cáu tải.

VI. Bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR | Taiwan Janpan phù hợp với hệ thống nào?

Thiết kế đơn giản, độ ồn thấp giúp bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR phù hợp với nhiều ứng dụng như:

• Hệ thống máy ép, máy dập cần lưu lượng dầu ổn định và áp suất đủ lớn để vận hành xi lanh ép. Bơm 50T-26-FR dùng cho máy ép lớn, 50T-36-FR phù hợp với công suất vừa phải.
• Hệ thống điều khiển thủy lực máy CNC, máy tự động giúp cấp dầu cho các trục trượt, cơ cấu kẹp di chuyển. Bơm hoạt động vận hành êm, ổn định, giúp nâng cao độ chính xác khi gia công.
• Hệ thống nâng hạ bàn thủy lực dùng để cấp dầu cho xi lanh nâng các vật nặng, có độ bền cao, chịu tải tốt, phù hợp cho môi trường công nghiệp hoạt động liên tục.
• Trạm nguồn thủy lực cho dây chuyền tự động cung cấp lưu lượng dầu cố định cho các van điều khiển, motor thủy lực dễ tích hợp với tủ điều khiển điện.
• Hệ thống ép nhựa, đùn nhựa, may ép cao su cần dòng dầu ổn định trong thời gian dài, áp suất không dao động mạnh, bơm cánh gạt giúp giảm tiếng ồn đáng kể so với bơm piston cùng phân khúc.
• Hệ thống thủy lực ngành bao bì in ấn cần vận hành êm, độ ồn thấp đảm bảo chất lượng in ấn hoặc đóng gói, phù hợp cho hệ thống có tải trung bình và cần độ ổn định cao.

VII. Cách bảo dưỡng và sửa chữa bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR | Taiwan Janpan

1. Cách bảo dưỡng bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR | Taiwan Janpan

Để bảo dưỡng bơm trước tiên cần ngắt nguồn điện trước khi thao tác để đảm bảo an toàn. Kiểm tra dầu thủy lực bằng màu sắc, độ sánh, sạch, đảm bảo mức dầu luôn nằm trong giới hạn cho phép.

Vệ sinh bên ngoài vỏ bơm bằng cách lau bụi, dầu rò rỉ bám trên bề mặt, kiểm tra các mối nối ren, khớp nối thủy lực xem có bị rò rỉ không. Kiểm tra tiếng ổn, rung động khi bơm vận hành nếu phát hiện tiếng kêu lạ, rung bất thường có thể do cánh gạt mòn, lệch trục, thiếu dầu. Theo dõi áp suất làm việc thực tế trên đồng hồ áp để kịp thời phát hiện giảm áp bất thường.

2. Cách sửa chữa bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR | Taiwan Janpan

Bơm yếu, không đủ áp nguyên nhân do cánh gạt bị mòn, dầu loãng, lọc bẩn nên cần thay cánh gạt mới, thay dầu, vệ sinh lọc dầu.

Bơm kêu to, rung mạnh do mòn bạc, lệch trục, khí lọt vào hệ thống nên thay bạch đạn, kiểm tra khớp nối, xả khí.

Rò rỉ dầu ở phớt trục do phớt hỏng, trục xước hoặc sai kích cỡ phớt nên thay phớt đúng loại, kiểm tra mặt trục.

Bơm không quay hoặc bị kẹt do bánh rotor bị bó, có dị vật trong buồng bơm nên tháo bơm vệ sinh sạch sẽ và kiểm tra các khe hở.

Lưu ý:

• Nên bảo trì định kỳ bơm theo lịch trình để tránh gay hỏng hóc lớn.
• Nếu bơm hư hỏng nghiêm trọng cần liên hệ đơn vị cung cấp, kỹ thuật để được kiểm tra và sửa chữa.

VIII. Báo giá bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR | Taiwan Janpan

Giá bơm thủy lực cánh gạt 50T-26-FR | 50T-36-FR sẽ phụ thuộc vào nhiều yếu tố khác nhau như xuất xứ, thương hiệu, yêu cầu về mặt kỹ thuật. Bình thường những dòng sản phẩm có xuất xứ tại Nhật Bản thì mức giá sẽ cao hơn so với các dòng của Đài Loan nhưng luôn đi kèm với độ bền và khả năng hoạt động vượt trội. Hiện tại, Thuận Phát chúng tôi đang là nhà phân phối tại Việt Nam về dòng bơm thủy lực cánh gạt 50T với mức giá hợp lý, bảo hành chính hãng lên đến 12 tháng, đầy đủ CO~CQ, hỗ trợ giao hàng toàn quốc. Liên hệ ngay cho chúng tôi qua Hotline 0985.660.836 để được các bạn tư vấn viên hỗ trợ tư vấn báo giá và cung cấp các thông tin về hai dòng van thủy lực này.

Tham khảo: Bơm cánh gạt PV2R3 76-85-94-116-FR | YuciYuken
