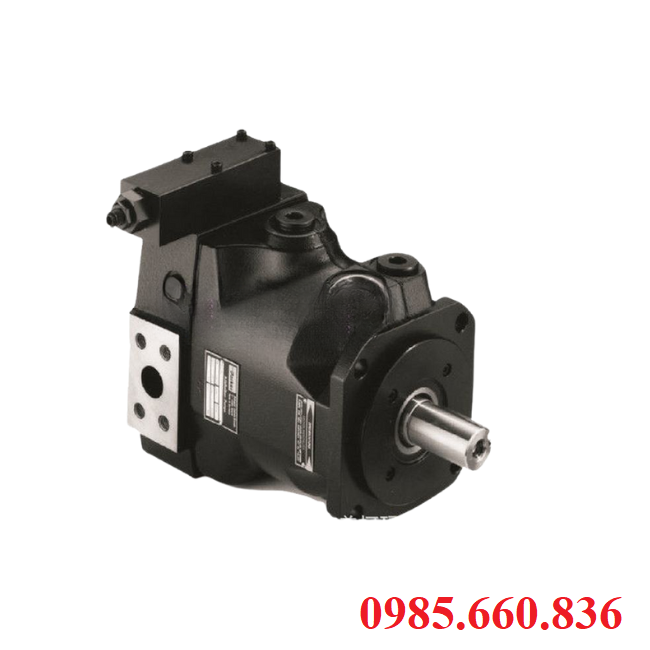

Bơm Piston V15-A4-FR, V23-A4-FR, V38-A4-FR

I. Giới thiệu bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR

Bơm Piston V15, V23, V38 (Variable Displacement Piston Pump) dòng bơm nổi bật nhờ thiết kế nhỏ gọn, hiệu suất làm việc cao, tiết kiệm năng lượng trong hệ thống thủy lực. Bơm A4-FR dử dụng kiểu điều khiển bù áp thông minh cho phép tự điều chỉnh lưu lượng, giúp hệ thống vận hành ổn định, giảm tiêu hao năng lượng. V15-A4-FR, V23-A4-FR, V38-A4-FR là các model của dòng bơm thủy lực, V15-A4-FR lưu lượng nhỏ phù hợp với máy ép, V23-A4-FR ứng dụng đa năng giúp cân bằng giữa lưu lượng và áp lực, V38-A4-FR dùng cho lưu lượng lớn thích hợp cho máy ép, nâng hạ. Các model đều được thiết kế chuẩn trục then hoa, dễ lắp đặt, phù hợp cho hệ thống yêu cầu độ ổn định cao và hoạt động liên tục.

II. Ưu điểm vượt trội của bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR

Bơm sử dụng cơ cấu FR bù áp thông minh, tự động giảm lưu lượng khi không hoạt động, giúp hệ thống giảm tiêu hao điện năng, tăng tuổi thọ thường phù hợp cho máy ép, máy nâng, bàn trượt.

Thiết kế nhỏ gọn, dễ lắp đặt giúp tiết kiệm không gian và đơn giản hóa việc lắp đặt trong nhiều hệ thống bởi các model V15, V23, V38 đều có thiết kế trục bơm chuẩn then hoa, dễ dàng lắp ghép với động cơ.

Được chế tạo từ vật liệu cao cấp, kết cấu kín khít giúp giảm rung, tiếng ồn, hoạt động ổn định trong thời gian dài, phù hợp với những hệ thống đòi hỏi độ chính xác cao nhu máy ép nhựa, máy thủy lực tự động.

Đa dạng model để lựa chọn theo từng nhu cầu sử dụng, V15-A4-FR phù hợp cho máy ép mini, bần nâng, V23-A4-FR ứng dụng cho đa ngành lưu lượng đtạ mức trung bình, V38-A4-FR dùng cho hệ thống ép lực cao, dây chuyền công nghiệp.

Phổ biến trong nhiều ngành công nghiệp từ máy ép thủy lực, thiết bị nâng đến máy ép nhựa và dây chuyền tự động hóa bởi khả năng luôn đáp ứng tốt khả năng làm việc ổn định dưới áp suất cao, tần suất làm việc liên tục.

> Xem thêm: Xi lanh khí nén SC Airtac

III. Thông số kỹ thuật bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR

• Loại bơm: Bơm Piston hướng trục
• Model: V15-A4-FR, V23-A4-FR, V38-A4-FR
• Dung tích làm việc: 14.6 – 36.9 cm³/vòng
• Lưu lượng: 1800 vòng/phút
• Áp suất làm việc: 21Mpa
• Tốc độ quay: 600 – 1800 vòng/phút
• Kiểu trục: Then hoa
• Cổng kết nối: Hút và đẩy
• Cơ cấu điều khiển: FR – bù áp, tự ngắt
• Nhiệt độ làm việc: -10 – 60 độ C
• Dầu thủy lực: ISO VG32 – VG46
• Trọng lượng bơm: ~11.5 – 19.5kg
• Ứng dụng: Máy ép thủy lực, máy nhựa, bàn nâng, trạm nguồn thủy lực,…
• Xuất xứ: Nhật Bản
• Bảo hành: 12 tháng

IV. Cấu tạo, nguyên lý hoạt động bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR

1. Cấu tạo bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR

Bơm Piston V15, V23, V38 được thiết kế với độ chính xác cao, cấu tạo gọn hàng dễ bảo trì, bơm được cấu tạo từ những bộ phận chính là xi lanh, tấm nghiêng, đĩa, trục dẫn động và bộ điều khiển FR, vỏ bơm.

Xi lanh hay gọi là cụm Piston phần trung tâm của bơm có chứa các piston chuyển động tịnh tiến trong xi lanh, khi trục quay xi lanh cũng quay các piston chuyển động nhờ tác động của tấm nghiêng tạo ra lực hút và đầy dầu thủy lực.

Tấm nghiêng là tấm lệch có thể điều chỉnh được góc nghiêng, khi piston tiếp xúc với bề mặt tấm nghiêng trục tạo ra chuyển động. Góc nghiêng lớn thì lưu lượng tăng ngược lại góc nhỏ thì lưu lượng giảm.

Đĩa nằm giữa cụm piston và vỏ bơm có nhiệm vụ phân phối dầu đi vào và ra đúng thời điểm. Các rãnh dẫn dầu được bố trí chính xác, đĩa quay được đồng bộ để đóng mở cửa dầu theo đúng chu kỳ piston.

Trục dẫn động là phần nối giữa motor và cụm bơm giúp truyền mô – men từ động cơ đến cụm pistin và đĩa. Trục được yêu cầu cao về độ đồng tâm và cân bằng để tránh sự rung lắc gay hỏng hoặc mòn.

Bộ điều khiển là bộ điều áp tự động giúp bơm tự ngắt lưu lượng khi đạt đến áp suất tối đa. Khi áp suất tăng bộ FR giảm góc nghiêng của tấm nghiêng lưu lượng về 0 giảm tải cho motor nhờ đó giúp tiết kiệm điện năng, bơm không bị làm việc quá tải.

Vỏ bơm được đúc bằng gang hoặc chịu được áp lực cao để giữ áp lực ổn định, chống rò rỉ. Gioăng phớt cao su chuyên dụng ngăn dầu rò rỉ giúp giảm rung và giảm tiếng ồn.

2. Nguyên lý hoạt động bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR

Bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR hoạt động dựa trên nguyên lý piston hướng trục lưu lượng thay đổi sử dụng bù áp để tự động điều chỉnh lưu lượng theo áp suất hệ thống. Khi trục quay cụm piston chuyển động tạo ra chu trình hút và đẩy dầu. Dầu được hút vào qua cửa hút khi piston lùi và bị nén đẩy ra cửa đẩy khi piston tiến. bơm đtạ áp suất tối đa bộ điều áp sẽ giảm góc nghiêng của tấm nghiêng làm giảm piston lưu lượng về 0 để tiết kiệm điện năng bảo vệ hệ thống và kéo dài tuổi thọ bơm.

V. Ứng dụng thực tế bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR

Với thiết kế nhỏ gọn, điều chỉnh lượng tốt, độ bền cao bơm piston A4-FR đang là giải pháp tối ưu cho những hệ thống thủy lực có yêu cầu cao về hiệu suất, vận hành và tiết kiệm chi phí nên thường được ứng dụng cụ thể vào:

Bơm piston dùng cho máy ép thủy lực, máy ép nhựa nhờ khả năng cung cấp áp suất ổn định, phản ứng nhanh giúp quá trình ép chính xác, tiết kiệm điện.

Ứng dụng bơm thủy lực cho máy CNC, trung tâm gia công cơ khí giúp đáp ứng yêu cầu điều khiển áp suất nhanh trong môi trường hoạt động liên tục.

Hệ thống bàn nâng, bên nâng thủy lực bơm cung cấp áp lực mạnh, ổn định, giúp nâng hạ trọng tải nặng một cách mượt mà.

Trong dây chuyền tự động hóa, robot công nghiệp bơm tự điều chỉnh lưu lượng, tiết kiệm năng lượng, phù hợp cho hệ thống điều khiển tự động.

Trạm nguồn thủy lực, tổ hợp bơm động cơ được ứng dụng nhiều bởi dễ lắp đặt, hoạt động ổn định lâu dài, thích hợp cho trạm nguồn trung tâm công suất lớn.

VI. Những lưu ý khi lắp đặt bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR

Để bơm vận hành tốt, ổn định tiết kiệm được năng lượng và tuổi thọ cao, bền thì việc lắp đặt bơm đúng cách là yếu tố quan trọng hàng đầu. Dưới đây là những điều bạn cần lưu ý khi lắp đặt piston V15-A4-FR, V23-A4-FR, V38-A4-FR.

Kiểm tra hướng quay của bơm xem có quay theo tiêu chuẩn chiều kim đồng hồ khi nhìn từ phía trục lại, đối chiếu với phần mũi tên trên thân của bơm để đảm bảo motor quay đúng chiều.

Đảm bảo trục bơm và motor cần được nối bằng khớp nối mềm hoặc then hoa chuẩn để không bị lệch tâm gây mòn , rung lắc, giảm tuổi thọ.

Độ cao của dầu ở cửa hút bơm luôn nằm dưới mực dầu để tránh tình trạng hút khí gây hỏng bơm. Nên sử dụng lọc hút ≥ 100 micron, lọc hồi ≤ 25 micron để bảo vệ bơm khỏi cặn bẩn.

Sau khi bơm được lắp đặt xong cần xả khí toàn bộ hệ thống giúp bơm khởi động êm và không tạo bọt dầu cho bơm.

VII. Mua bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR chính hãng giá tốt ở đâu?

Bạn đang phân vân và tìm kiếm để mua bơm piston V15-A4-FR, V23-A4-FR, V38-A4-FR chính hãng với giá cả hợp lý ở đâu? Tại Thuận Phát chúng tôi không chỉ cung cấp các dòng van công nghiệp mà còn có cả những dòng bơm thủy lực chuyên dụng cho hệ thống máy ép, dây chuyền tự động. Tại sao nên lựa chọn Thuận Phát là đơn vị để mua bơm piston chính hãng bởi có đầy đủ các yếu tố như cam kết 100% hàng chính hãng, cung cấp đầy đủ giấy tờ, giá bán cạnh tranh, luôn có sẵn các model và phụ tùng thay thế, tư vấn lắp đặt bảo trì toàn quốc. Liên hệ ngay cho chúng tôi qua Hotline 0985.660.836 để được các bạn nhân viên hỗ trợ tư vấn lựa chọn và mua được sản phẩm với mức giá ưu đãi mà còn phù hợp với hệ thống sử dụng.

Tham khảo: Bơm Piston A37-FR-01-S-K32, A45-FR-01-S-K32, A56-FR-01-S-K32
