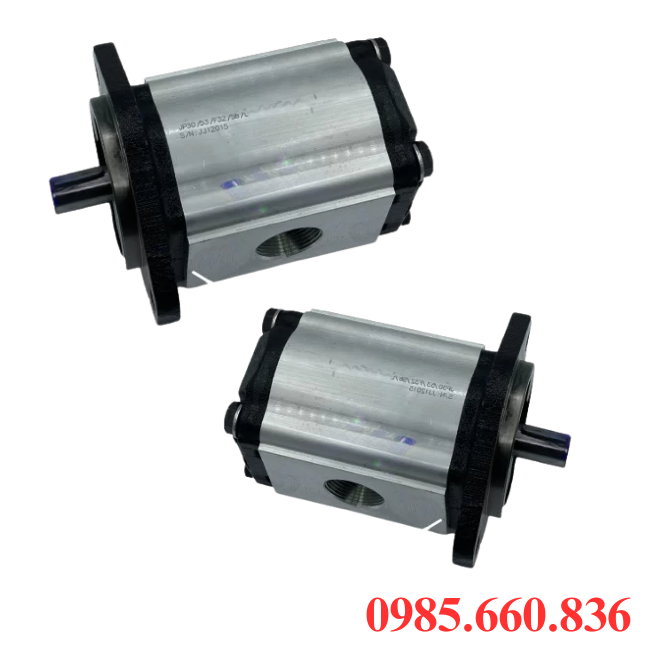

Bơm bánh răng JP20/53/F21/S6/R | S6 Trục 22.22

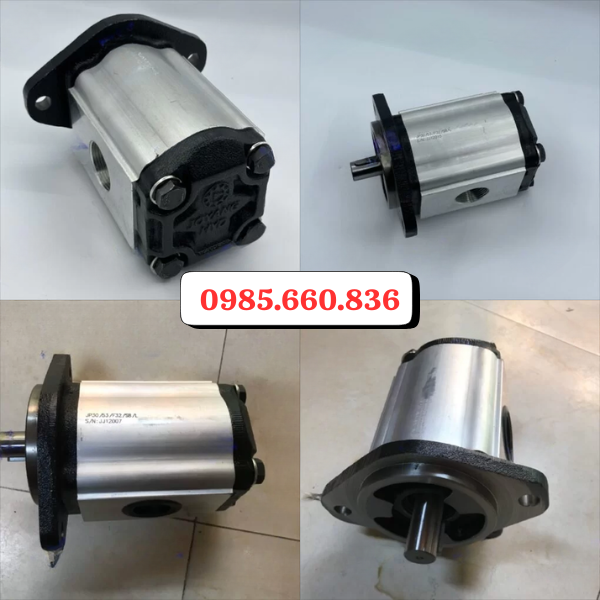

I. Giới thiệu chung về bơm bánh răng JP20/53/F21/S6/R | S6 Trục 22.22

Là một trong những dòng bơm thủy lực chất lượng cao, được thiết kế chuyên dụng để đáp ứng nhu cầu vận hành trong hệ thống công nghiệp nặng. Bơm bánh răng JP20/53/F21/S6/R | S6 Trục 22.22 thuốc series JP20, nổi bật nhờ khả năng hoạt động ổn định, lưu lượng lớn, chịu áp lực tốt và độ bền cao trong điều kiện làm việc khắc nghiệt. Với thiết kế trục S6 đường kính 22.22 mm giúp bơm mang lại khả năng truyền động mạnh mẽ, phù hợp cho nhiều ứng dụng trong máy công trình, máy ép, thiết bị sản xuất và hệ thống yêu cầu độ chính xác cao. Đấy chính là giải pháp tối ưu để giúp doanh nghiệp nâng cao được hiệu quả vận hành, giảm thiểu thời gian ngừng máy, đảm bảo tuổi thọ lâu dài cho thiết bị.

II. Ưu, nhược điểm bơm bánh răng JP20/53/F21/S6/R

1. Ưu điểm bơm bánh răng JP20/53/F21/S6/R

Độ bền vượt trội, bơm bánh răng JP20/53/F21/S6/R với chất liệu cấu tạo là hợp kim thép cao cấp, đã qua xử lý nhiệt giúp tăng khả năng chống mài mòn. Bộ phận bên trong bánh răng, bạch lót, vỏ đều được gai công chính xác, giảm hao mòn.

Đảm bảo lưu lượng dầu ổn định, hạn chế dao động áp suất trong quá trình làm việc, duy trì hoạt động liên tục trong thời gian dài, không bị giảm hiệu năng, phù hợp cho dầy chuyền sản xuất thiết bị vận hành.

Thiết kế với cấu trúc chắc chắn, chịu được áp suất cao mà vẫn đảm bảo ăn toàn, phù hợp để sử dụng trong những hệ thống thủy lực của máy ép, máy công trình, xe nâng hoặc thiết bị công nghiệp nặng.

Thiết kế nhỏ gọn, trục S6 tiêu chuẩn, dễ kết nối với nhiều động cơ thủy lực, motor, hệ thống truyền động, kích thước gọn nhẹ thuận tiện cho việc lắp đặt, thay thế và bảo dưỡng.

Tiết kiệm chi phí vận hành nhờ cấu tạo đơn giản, ít chi tiết phức tạp nên không hay gặp sự cố, khi cần bảo trì và thay thế phụ kiện, chi phí không quá cao, thời gian xử lý nhanh, giảm chi phí vận hành.

Được sản xuất theo chuẩn quốc tế, đảm bảo chất lượng đồng bộ, hạn chế rủi ro trong quá trình sử dụng, kiểm đinh kỹ càng về áp suất và độ bền trước khi đưa ra thị trường, mang sự an tâm cho người sử dụng.

2. Nhược điểm bơm bánh răng JP20/53/F21/S6/R

• Bơm thường phát ra tiếng ồn lớn hơn so với dòng bơm thủy lực khác như cánh gạt và piston, tiếng ổn có thể tăng lên khi bơm làm việc ở áp suất cao, dầu lẫn tạp chất.
• Dù chịu áp uất tốt nhưng bơm bánh răng không đạt đến mức áp cao, như piston, ở những hệ thống yêu cầu áp lực rất lớn, bơm bánh răng không phải lựa chọn tối ưu.
• Chủ yếu cung cấp lưu lượng cố định, khó đáp ứng yêu cầu điều khiể chính xác lưu lượng, áp suất trong hệ thống phức tạp.
• Hoạt động ổn định khi dầu sạch, không lẫn cặn bẩn, nếu bị nhiễm tạp chất bơm dễ bị mài mòn và giảm tuổi thọ.

> Xem thêm: Xi lanh khí nén SC Airtac

III. Thông số kỹ thuật bơm bánh răng JP20/53/F21/S6/R

• Tên sản phẩm: Bơm bánh răng
• Model: JP20/53/F21/S6/R
• Dung tích 53 cc/vòng
• Đường kính trục: 22.22 mm
• Dạng trục: Trục then hoa
• Hướng quay: Trái – Phải
• Áp suất: 210 – 250bar
• Lưu lượng: 1500 vòng/phút
• Tốc độ: 600 – 2000 vòng/phút
• Chất liệu: Hợp kim nhôm, thép
• Ứng dụng: Máy công trình, máy ép, thiết bị nâng hạ,…
• Bảo hành: 12 tháng

IV. Cấu tạo, nguyên lý hoạt động bơm bánh răng JP20/53/F21/S6/R

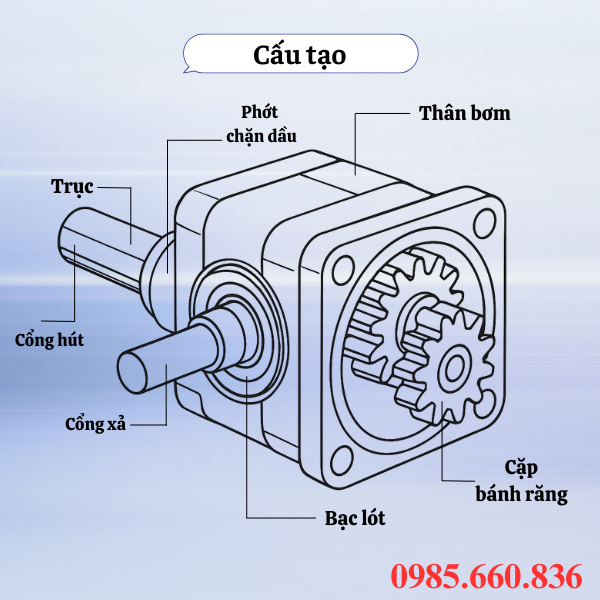

1. Cấu tạo bơm bánh răng JP20/53/F21/S6/R

Thiết kế với cấu trúc đơn giản, chắc chắn đảm bảo khả năng vận hành bền bỉ trong môi trường công nghiệp nặng, bơm bánh răng JP20/53/F21/S6/R gồm các bộ phận chính:

• Thân bơm cấu tạo từ hợp kim nhôm hoặc gang chịu lực cao, có nhiệm vụ bao bọc và bảo vệ toàn bộ chi tiết bên trong, chịu áp suất làm việc lớn.
• Bánh răng chủ động, bị động bộ phận quan trọng nhất để hút đẩy dầu, chất liệu hoàn toàn thép tôi cứng, chịu mài mòn, bánh răng chủ động gắn trục S6, bánh răng bị động quay tạo khoang hút – đẩy.
• Trục bơm dạng trục then hoa chuẩn S6, đường kính 22.22 mm, kết nối với động cơ thủy lực, motor dẫn động để truyền monent xoắn cho bánh răng chủ động.
• Bạc lót nằm hai bên bánh răng, nhiệm vụ định vị và giảm ma sát khi quay, thường được làm từ hợp kim chịu mài mòn cao giúp tăng tuổi thọ vận hành.
• Phớt chặn dầu lắp đầu trục bơm, ngăn không cho dầu rò rỉ ra bên ngoài, bảo vệ bơm khỏi bụi bẩn và tạp chất.
• Cổng hút – xả đặt đối diện nhau, tạo dòng chảy dầu thủy lực, cổng hút được kết nối với thùng dầu, cổng xả dẫn dầu đến hệ thống thủy lực.

2. Nguyên lý hoạt động bơm bánh răng JP20/53/F21/S6/R

Bơm bánh răng JP20/53/F21/S6/R hoạt động dựa trên nguyên tắc ăn khớp của cặp bánh răng trong thân bơm để tạo sự chênh lệch về áp suất để hút – đẩy dầu. Trục quay bánh răng chủ động kéo bánh răng bị động quay ngược chiều, sự tách rời của các răng tại vùng cổng hút làm thể tích khoang tăng tạo áp suất thấp, dầu từ thùng chứa được hút vào qua cổng hút. Bánh răng quay, dầu kẹp giữa bánh răng và thành bơm, lượng dầu được vận chuyển dọc theo vỏ bơm từ hút sang xả mà không bị trộn lẫn vì bánh răng khớp chặt ở trung tâm. Các răng bánh răng khớp lại ở cổng xả, thể tích khoang giảm dầu bị nén và đẩy ra ngoài qua cổng xả, cung cấp cho hệ thống thủy lực. Quá trình hút – vận chuyển – đẩy được diễn ra liên tục theo vòng quay của bánh răng, giúp tạo dòng dầu thủy lực ổn định, áp suất cao, đáp ứng yêu cầu vận hành.

V. Ứng dụng bơm bánh răng JP20/53/F21/S6/R

Dòng bơm thủy lực công suất lớn, ứng dụng rộng rãi trong nhiều ngành công nghiệp, lĩnh vực sản xuất, bơm bánh răng JP20/53/F21/S6/R với khả năng tạo áp suất ổn định, lưu lượng đều và độ bền cao.

• Sử dụng trong máy ép thủy lực, máy dập khuôn, máy uốn thép cung cấp lực ép mạnh ổn định, ứng dung trong dây chuyền sản xuất tự động cần áp suất, lưu lượng ổn định.
• Đáp ứng tốt nhu cầu làm việc liên tục trong môi trường khắc nghiệt, lắp đặt tại máy xúc, máy ủi, xe nâng, xe ben thủy lực để điều khiển xi lanh nâng hạ, di chuyển.
• Gia tăng hiệu quả vận hành, giảm sức lao động thủ công của ngành nông nghiệp, ứng dụng trong máy gặt, máy kéo, máy ép cỏ, máy nâng hạ nông sản.
• Dùng cho hệ thống thủy lực của xe cẩu hàn, xe nâng container, thang nâng, đảm bảo vận hành an toàn, trơn tru, nâng tải trọng lớn.
• Cung cấp năng lượng thủy lực cho máy khoan, máy nghiền, máy cán thép, haotj động ổn định ngay cả trong điều kiện áp lực và bụi bẩn.
• Ứng dụng trong hệ thống bơm dầu, truyền dẫn chất lỏng trong môi trường áp suất cao, phù hợp với trạm thủy lực phục vụ khoan khai thác thác, xử lý nhiên liệu.

VI. Hướng dẫn lắp đặt, bảo trì – bảo dưỡng bơm bánh răng JP20/53/F21/S6/R

• Trước khi lắp đặt bơm bánh răng JP20/53/F21/S6/R cần kiểm tra kỹ, đảm bảo không bị va đập, hư hỏng trong quá trình vận chuyển.
• Làm sạch cổng hút – xả và các đầu nối, tránh tạp chất xâm nhập, sử dụng dầu thủy lực đúng chủng loại, đảm bảo độ nhớt theo khuyến cáo.
• Lắp cố định bơm vào giá đỡ hoặc bệ máy chắc chắn, đảm bảo đồng tâm với động cơ dẫn động, lắp khớp nói trục chuẩn, không để trục lệch gây rung, mòn bạch lót.
•  Kết nối đường ống hút – xả đảm bảo độ kín, tránh rò rỉ, đổ dầu đầy đủ vào thùng chứa trước khi khởi động, lắp xong chạy thử bơm với tốc độ thấp, kiểm tra áp suất, lưu lượng.
• Bảo trì bơm hàng ngày, kiểm tra dầu, tình trạng rò rỉ tại phớt chặn và khớp nối, quan sát tiếng ồn khi bơm hoạt động nếu có bất thường dừng máy để kiểm tra.
• Bảo dưỡng định kỳ bằng cách thay hoặc lọc dầu để loại cặn, vệ sinh ống hút – xả, đường ống và lọc dầu.
• Kiểm tra và thay thế phớt chặn dầu nếu có dấu hiệu rò rỉ, kiểm tra bạc lót, bánh răng bên trong nếu bị mài mòn nặng cần thay mới.
• Lưu ý là không để bơm chạy không dầu vì làm cháy bơm, không vượt quá áp suất và tốc độ làm việc, luôn sử dụng dầu sạch, độ nhớt phù hợp.

VII. Một số lưu ý khi sử dụng bơm bánh răng JP20/53/F21/S6/R

Để bơm bánh răng JP20/53/F21/S6/R vận hành ổn định, đảm bảo đạt được hiệu quả cao và kéo dài tuổi thọ, cần lưu ý những điều quan trọng:

• Sử dụng dầu đúng tiêu chuẩn, chọn dầu có độ nhớt phù hợp với khuyến cáo của nhà sản xuất, dầu sạch, không lẫn tạp chất hoặc nước tránh mài mòn bánh răng.
• Trước khi khởi động, cần kiểm tra và đảm bảo hệ thống có dầu đầy đủ, nếu bơm chạy khô sẽ gây nóng nhanh, làm hỏng phớt chặn dầu, mài mòn bộ phận khác.
• Luôn vận hành trong giải thông số khuyến cáo như áp suất, tốc độ vòng quay, việc quá tải làm giảm tuổi thọ bơm, gây nứt vỡ thân, mòn bánh răng.
• Kiểm tra định kỳ trong quá trình sử dụng, theo dõi mức dầu, áp suất và nhiệt độ hệ thống, phát hiện kịp thời tiếng ồn bất thường, rung lắc rò rỉ dầu.
• Lắp đặt đúng kỹ thuật, bơm được gắn cố định chắc chắn, đồng trục với động cơ dẫn động, đảm bảo các khớp nối, đường ống không bị cong, gãy, hở.
• Vệ sinh thay lọc dầu đúng chu kỳ, thay thế phớt chặn dầu, bạc lót khi hư hỏng, sau thời gian vận hành đủ cần kiểm tra độ mòn bánh răng và thay thế khi cần.

VIII. Lý do chọn Thuận Phát là đại chỉ tin cậy khi mua bơm bánh răng JP20/53/F21/S6/R

Khi lựa chọn bơm bánh răng JP20/53/F21/S6/R, quý khách không chỉ quan tâm về chất lượng sản phẩm mà còn chú trọng đến đơn vị cung cấp sản phẩm. Thuận Phát – một trong những địa chỉ uy tín, tin cậy được nhiều doanh nghiệp tin tưởng và lựa chọn. Cam kết cung cấp bơm chính hãng 100%, đầy đủ CO~CQ, nguồn gốc xuất xứ rõ ràng, được kiểm tra kỹ càng trước khi giao đến khách hàng. Đa dạng model, đáp ứng mọi nhu cầu, khách hàng dễ dàng lựa chọn được sản phẩm phù hợp với hệ thống thủy lực. Giá cạnh tranh, tối ưu chi phí vận hành, đa dạng chương trình ưu đãi khuyến mại dành cho khách hàng khi mua sản phẩm tại Thuận Phát Valve. Với đội ngũ kỹ thuật viên, chuyên viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng trong việc lựa chọn sản phẩm, lắp đặt và vận hành, tư vấn giải pháp phù hợp, đảm bảo hiệu suất. Mỗi một sản phẩm đều có chế độ bảo hành rõ ràng, giúp khách hàng yên tâm sử dụng, dcihj vị hậu mãi, cung cấp đầy đủ phụ kiện thay thế chính hãng. Là đơn vị cung cấp thiết bị thủy lực lâu năm, Thuận Phát đã và đang đồng hành cùng nhiều doanh nghiệp lớn nhỏ đa dạng như công nghiệp, xây dựng, nông nghiệp và khai thác. Đấy chính là lý do mà chúng tôi luôn trở thành sự ưu tiên hàng đầu khi các doanh nghiệp lựa chọn và sử dụng thiết bị thủy lục cho hệ thống của mình. Liên hệ ngay cho Thuận Phát qua Hotline 0985.660.836 để được hỗ trợ tư vấn, giải đáp thắc mắc và báo giá chi tiết sản phẩm đến quý khách.

Tham khảo: Bơm bánh răng JP20/45/F21/S6/R | S6 Trục 22.22
