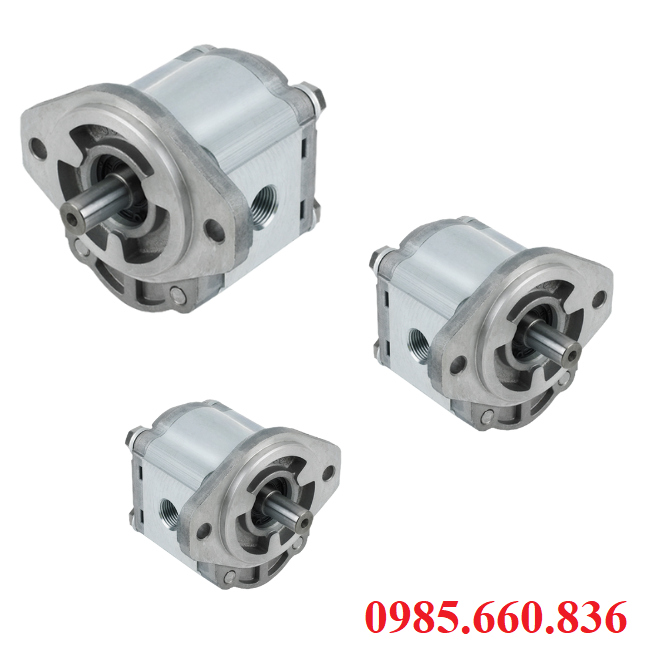

Bơm bánh răng JP20/10/F21/S6/R | S6 Trục 15.88

I. Giới thiệu chung về bơm bánh răng JP20/10/F21/S6/R | S6 Trục 15.88

Bơm bánh răng JP20/10/F21/S6/R | S6 Trục 15.88 là dòng bơm thủy lực hiệu suất sao, thiết kế chuyên dụng cho các hệ thống truyền động thủy lực trong công nghiệp. Cấu tạo chắc chắn, khả năng chịu áp lực lớn, độ bền vượt trội, đáp ứng tốt nhu cầu vận hành liên tục trong nhiều môi trường. Không chỉ nổi bật về thiết kế gọn gàng, dễ lắp đặt mà bơm còn mang đến hiệu quả truyền tải năng lượng tối ưu, tiết kiệm chi phí vận hành và bảo trì. Là sự lựa chọn lý tưởng cho các doanh nghiệp nên thường ứng dụng nhiều trong lĩnh vực như máy ép nhựa, máy công trình, máy dập, xe chuyên dụng và nhiều ứng dụng thủy lực khác nhau.

II. Thông số kỹ thuật bơm bánh răng JP20/10/F21/S6/R

• Tên sản phẩm: Bơm bánh răng
• Model: JP20/10/F21/S6/R
• Dung tích: 10 cc/vòng
• Áp suất: 180 – 210bar
• Lưu lượng: 1500 vòng/phút
• Tốc độ quay: 600 – 3000 vòng/phút
• Trục: S6 – Then hoa
• Chiều quay: R – Right
• Chất liệu: Hợp kim nhôm, thép tôi cứng, bạc đồng
• Trọng lượng: 3.5 – 4.2kg
• Ứng dụng: Máy ép nhựa, máy công trình, máy dập,…
• Bảo hành: 12 tháng

III. Cấu tạo và nguyên lý hoạt động bơm bánh răng JP20/10/F21/S6/R

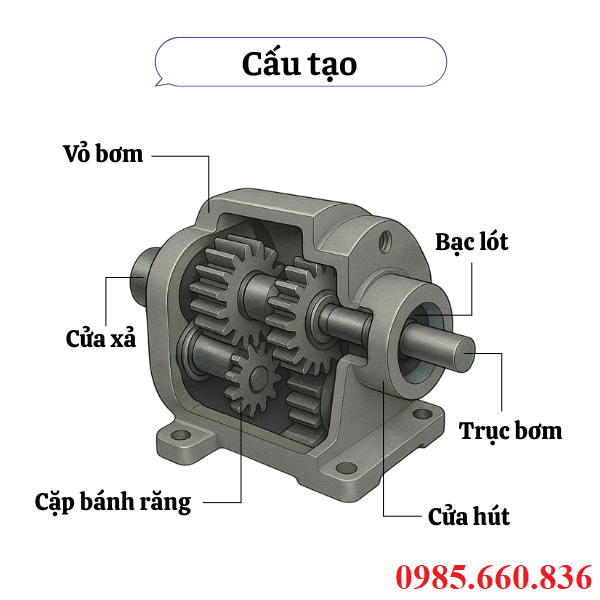

1. Cấu tạo bơm bánh răng JP20/10/F21/S6/R

Cấu tạo đơn giản nhưng chắc chắn, được thiết kế để đảm bảo hiệu suất và độ bền lâu dài trong hệ thống thủy lực, bơm bánh răng JP20/10/F21/S6/R bao gồm những bộ phận sau:

• Vỏ bơm cấu tạo từ chất liệu hợp kim nhôm chất lượng cao, khả năng chịu áp lực lớn, tản nhiệt nhanh và chống mài mòn tốt.
• Bánh răng chủ động và bị động bộ phận quan trọng nhất của bơm, làm bằng thép hợp kim, giúp tăng độ cứng, hạn chế mài mòn, chịu tải trọng và áp lực cao.
• Trục bơm được nối với động cơ thủy lực, giúp truyền moment quay đến bánh răng chủ động, đảm bảo quá trình hút và đẩy dầu ổn định.
• Bạc lót để hỗ trợ giảm ma sát, giúp bánh răng quay mượt mà, kéo dài được tuổi thọ của bơm, phớt làm kín ngăn dầu rò rỉ ra ngoài, giữ cho áp suất bơm ổn định.
• Cửa hút và cửa xả được bố trí khoa học, đảm bao lưu lượng dầu ra vào đều đặn, giúp bơm hoạt động hiệu quả.
• Mặt bích lắp bơm với chuẩn kết nối mặt bích tiêu chuẩn Châu Âu, dễ lắp đặt với nhiều động cơ và hệ thống thủy lực.

2. Nguyên lý hoạt động JP20/10/F21/S6/R

Bơm bánh răng JP20/10/F21/S6/R hoạt động dựa trên nguyên lý ăn khớp của cặp bánh răng chủ động và bị động dùng để hút và đẩy dầu trong hệ thống thủy lực. Giai đoạn hút dầu là khi trục quay, truyền động đến bánh răng chủ động, kéo theo bánh răng bị động quay ngược chiều. Khoảng trống giữa bánh răng và thân tại cửa hút được mở rộng, tạo ra vùng chân không, dày từ thùng được hút vào qua cửa hút. Khi bánh răng tiếp tục quay, dầu kẹp giữa bánh răng và thành bơm, di chuyển tho vòng ngoài của bánh từ của hút sang xả, quá trình vận chuyển liên tục không bị nén lại. Quá trình đẩy dầu là hai bánh răng ăn khớp ở phía cửa xả đẩy dầu ra khỏi khoang bơm, tạo áp suất cao, đầu được đẩy qua cửa xả và cấp cho hệ thống thủy lực.

> Xem thêm: Xi lanh khí nén SC Airtac

IV. Ưu, nhược điểm nổi bật bơm bánh răng JP20/10/F21/S6/R

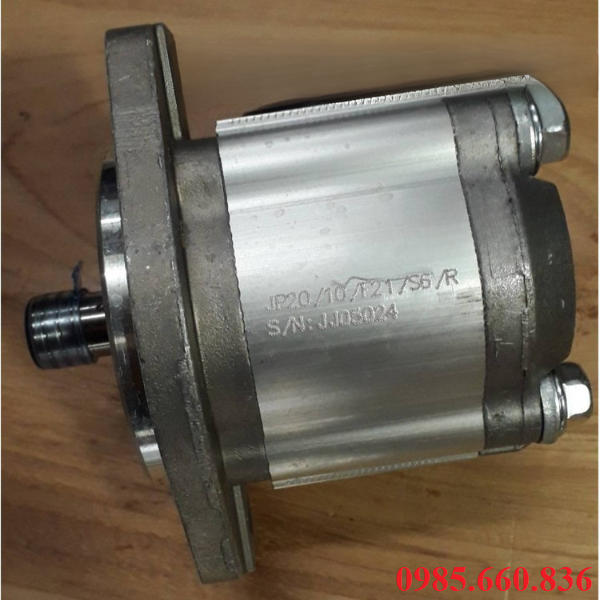

1. Ưu điểm bơm bánh răng JP20/10/F21/S6/R

Được thiết kế gọn nhẹ, dễ lắp đặt, ứng dụng đa dạng trong nhiều hệ thống thủy lực khác nhau, bơm bánh răng JP20/10/F21/S6/R nổi bật nhờ vào những ưu điểm vượt trội về mặt kỹ thuật.

Hiệu suất vận hành ổn định, lưu lượng đều nhờ cấu tạo ăn khớp chính xác của cặp bánh răng giúp dầu được hút và đẩy liên tục, hạn chế xung động, duy trì áp suất ổn định, dù hoạt động trong môi trường áp lực cao hay làm việc dài.

Khả năng chịu áp suất cao, phù hợp cho các hệ thống thủy lực công nghiệp nặng, máy ép, máy dập, máy công trình, với áp suất làm việc liên tục từ 180 – 210bar.

Độ bền và tuổi thọ vượt trội, thân cấu tạo từ hợp kim nhôm chống oxy hóa, chịu va đập và tản nhiệt nhanh, bánh răng thép tôi cứng, chống mài mòn, chịu tải lớn, bạc đồng chất lượng cao, giảm ma sát, hạn chế hao mòn.

Thiết kế nhỏ gọn, dễ lắp đặt, trục then hoa S6 và mặt bích F21 theo chuẩn Châu Âu dễ kết nối với động cơ thủy lực, kích thước gọn, trọng lượng nhẹ, lắp đặt nahnh chóng, không chiếm nhiều không gian.

Vận hành êm ái, ít tiếng ồn, bánh răng được gia công chính xác, giảm chấn động khi quay, hoạt động ổn định, hạn chế rung lắc, phù hợp với môi trường yêu cầu độ ồn thấp.

Bảo dưỡng đơn giản, chi phí thấp, cấu tạo không bị quá phức tạp, dễ dàng tháo lắp khi kiểm tra và thay thế phụ tùng, ít hỏng, giảm thiểu chi phí bảo dưỡng định kỳ và sửa chữa.

Tính linh hoạt cao nhờ sử dụng trong nhiều hệ thống ứng dụng như máy ép nhựa, máy công trình, xe chuyên dụng, phù hợp với nhiều loại dầu thủy lực, đảm bảo hiệu quả, đa dạng môi trường.

2. Nhược điểm bơm bánh răng JP20/10/F21/S6/R

Dù sở hữu nhiều ưu điểm vượt trội nhưng bơm bánh răng JP20/10/F21/S6/R vẫn còn tồn tại một số hạn chế so với dòng bơm piston và cánh gạt.

• Hiệu suất thể tích không cao, trong quá trình vận hành, bơm có thể xảy ra hiện tượng rò rỉ dầu, dẫn đến hiệu suất thể tích bị thấp.
• Khó điều chỉnh lưu lượng, phụ thuộc hoàn toàn vào dung tích và tốc độ quay, không có khả năng thay đổi lưu lượng theo nhu cầu.
• Độ chính xác điều khiển không cao do lưu lượng và áp suất phụ thuộc vào tải bơm, ít phù hợp với các hệ thống cần điều khiển chính xác.
• Tiếng ồn tăng theo tốc độ, ở dài trung bình bơm hoạt động êm, nhưng khi quay ở tốc độ cao, bơm phát ra tiếng ồn lớn hơn.

V. Ứng dụng bơm bánh răng JP20/10/F21/S6/R

Là dòng bơm thủy lực cố định, áp suất cao, bền bỉ, dễ bảo dưỡng, nhờ vào những đặc điểm này mà bơm bánh răng JP20/10/F21/S6/R được ứng dụng phổ biến rộng rãi trong nhiều lĩnh vực khác nhau.

Sử dụng trong hệ thống thủy lực của máy xúc, máy ủi, máy lu, xe nâng, xe ben, thủy lực giúp vận hành các bộ phận nâng, hạ, xoay, di chuyển cần và ben xe, đảm bảo máy haotj động ổn định, bền bỉ trong môi trường khắc nghiệt, bụi.

Cung cấp dòng dầu thủy lực ổn định, áp suất cao để ép, nén hoặc tạo hình sản phẩm, ứng dụng trong máy ép nhựa, máy đúc kim loại, máy dập thủy lực, máy cán thép, giúp tăng năng suất, giảm thời gian chu kỳ sản xuất.

Xe chuyên dụng và vận tải, bơm giúp cung cấp dầu để vận hành các cơ cấu nâng hạ, quay thùng hoặc điều khiểm hệ thống thủy lực trên xe, phù hợp với xe hoạt động liên tục, đòi hỏi tính bền bỉ cao, sử dụng cho xe cẩu, xe ép rác, xe bồn trộn bê tông.

Trong lâm nghiệp, nông nghiệp được ứng dụng cho máy cày, máy gặt, máy gieo hạt, khai thác gỗ, máy cắt, giúp hỗ trợ hiệu quả các thao tác nâng hạ, xoay cần ép chặt, giảm sức lao động, tăng hiệu quả sản xuất.

Chuyên dùng cho hệ thống thử nghiệm, bệ test thủy lực, máy ép – kẹp – uốn – cắt kim loại, cung cấp nguồn dầu, áp lực cao để vận hành xi lanh, motor thủy lực trong quá trình gia công, đảm bảo tính chính xác, an toàn, hiệu quả lâu dài.

Bơm được sử dụng tại trạm bơm nhỏ trong xưởng sản xuất, gara sửa chữa cơ khí, hệ thống thủy lực trong kho bãi, dây chuyền lắp ráp, ứng dụng dân dụng quy mô nhỏ như hệ thống nâng hạ cửa cổng, thang nâng.

VI. Hướng dẫn lắp đặt và vận hành bơm bánh răng JP20/10/F21/S6/R

Để bơm bánh răng JP20/10/F21/S6/R hoạt động bền bỉ và đạt hiệu quả cao, bạn cần tuân thủ đúng quy trình lắp đặt và vận hành bơm theo hướng dẫn.

Trước khi lắp cần kiểm tra model, mặt bích đã đúng yêu cầu kỹ thuật của hệ thống chưa, đảm bảo khu vực lắp đặt sạch, không bị bụi bẩn, không có tạp chất có thể lọt vào bơm.

Kiểm tra dầu thủy lực, dầu phải sạch, đúng chủng loại, độ nhớt phù hợp tùy vào từng loại môi trường, đảm bảo các đường ống hút, xả được làm sạch và lắp kín, không có vật cản.

Quy trình để lắp đặt bơm đúng cách là đặt cố định, gắn bơm lên bệ hoặc giá đã để hạn chế sự rung lắc, để bơm gần thùng dầu nhấ tránh giảm tổn thất áp suất đường hút, tránh lắp bơm ở vị trí có nhiệt độ cao hoặc gần nguồn rung động mạnh.

Kết nối trục, truc bơm phải được lắp đồng trục hoàn toàn với động cơ truyền động, sử dụng khớp nối mềm hoặc khớp nối đàn hồi để bù sai lệch nhỏ giữa bơm và động cơ, không để lệch tâm, góc vì dễ gây mòn nhanh bạc đồng, gãy trục.

Ống hút phải ngắn, thẳng, hạn chế co gấp khúc, đường kính hút lớn hơn hoặc bằng dường kính cửa hút tránh hiện tượng xâm thực, đầu ống hút cách đáy thùng để tránh hút cặn, lắp lọc dàu ngăn chặn bụi bẩn, tạp chất.

Đường xả dầu nên sử dụng ống thủy lực chịu áp lực cao, đường kính phù hợp với của xả của bơm, lắp van an toàn trên đường xả để bảo vệ bơm khi áp suất vượt ngưỡng, hạn chế tạo bọt khí.

Mặt bích sử dụng đúng chuẩn F21 khi lắp bơm, siết bulong theo đường chéo đối xứng, lực siết vừa đủ, không siết quá chặt để tránh biến dạng thân bơm, đặt gioăng hoặc keo làm kín tại mối nối để chống rò rỉ dầu.

Sau khi lắp đặt xong kiểm tra lại bơm, quay trục bằng tay để đảm bảo vận hành trơn tru, khoongbij kẹt, đổ đầy dầu vào đường hút khi khởi động tránh chạy khô, kiểm tra tất cả mối nối, đảm bảo không bị rò rỉ khi vận hành chính thức.

VII. Chính sách bảo hành bơm bánh răng JP20/10/F21/S6/R tại Thuận Phát

Khi mua sản phẩm bơm bánh răng JP20/10/F21/S6/R tại Thuận Phát qúy khách sẽ được đảm bảo mua được sản phẩm với chính sách bảo hành minh bạch, uy tín, đảm bảo quyền lợi tối đa.

Thời gian bảo hành lên đến 12 tháng tùy thuộc vào từng mã, nguồn gốc xuất xứ, đơn vị cung cấp sản phẩm, đối với dự án lớn chính sách bảo hành có thể gia hạn theo sự thỏa thuận giữa hai bên.

Phạm vi được áp dụng cho các lỗi kỹ thuật đến từ nhà sản xuất, chất liệu, hỗ trợ thay thế linh kiện chính hãng khi phát hiện hư hỏng, nằm trong phạm vi bảo hành, hưỡng dẫn kỹ thuật, tư vấn miễn phí trong suốt thời gian bảo hành.

Những trường hợp không được bảo hành như bơm hỏng do lắp sai kỹ thuật, lệch trục, chạy khô, sử dụng dầy không đúng, có lẫn tạp chất, hư hỏng do va đập, rơi, biến dạng, tự ý tháo rời để sửa chữa.

Quy trình bảo hành là khách hàng liên hệ trục tiếp qua hotline để báo sự cố, bộ phận kỹ thuật tiến hành kiêm tra, xác định nguyên nhân, trong phạm vi bảo hành chúng tôi hỗ trợ sữa chữa, đổi mới, hạn chế gián đoạn quá trình sử dụng của quý khách.

Thuận Phát cam kết cung cấp linh kiện thay thế chính hãng, đúng model, đội ngũ kỹ thuật giàu kinh nghiệm, hỗ trợ tận nơi, đảm bảo chất lượng sản phẩm và dịch vụ hậu mãi.

VIII. Địa chỉ mua bơm bánh răng JP20/10/F21/S6/R uy tín, chính hãng

Để đảm bảo mua được bơm bánh răng JP20/10/F21/S6/R chính hãng, chất lượng cao cùng chế độ bảo hành đầy đủ, quý khách nên lựa chọn đơn vị cung cấp uy tín. Thuận Phát một trong những địa chỉ tin cậy hàng đầu trên thị trường, chung tôi cam kết mang đến sản phẩm chính hãng 100%, đầy đủ CO~CQ, nhập khẩu trực tiếp từ những thương hiệu lớn, ut tín, các nước nổi tiếng về thiết bị bơm thủy lục. Chính sách bảo hành lên đến 12 tháng, hỗ trợ tư vấn kỹ thuật, lắp đặt vận hành miễn phí, tận tình, chu đáo. Với đội ngũ kỹ thuật viên chuyên nghiệp, Thuận Phát luôn sãn sàng đồng hành cùng quý khách trong suốt quá trình sử dụng, đa dnagj phụ kiện đi kèm, thay thế chính hãng. Hỗ trợ giao hàng toàn quốc, nhanh chóng, tiện lợi, báo giá công khai, minh bạch, luôn mag lại cho khách hàng sự an tâm khi sử dụng sản phẩm. Để biết thêm thông tin chi tiết quý khách vui lòng liên hệ cho chúng tôi qua Hotlihne 0985.660.836 để được hỗ trợ tư vấn, báo giá và cung cấp sản phẩm đúng với hệ thống, nhu cầu sử dụng.

Tham khảo: Bơm bánh răng JP20/8/F21/S6/R | S6 Trục 15.88

Hotline liên hệ đặt hàng: 0985.660.836
