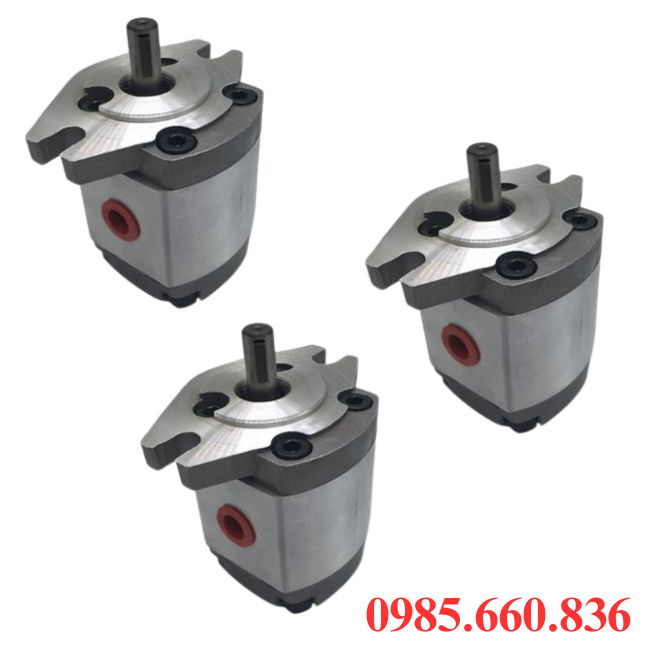

Bơm bánh răng HGP 1AF 8R-X-2B-4B

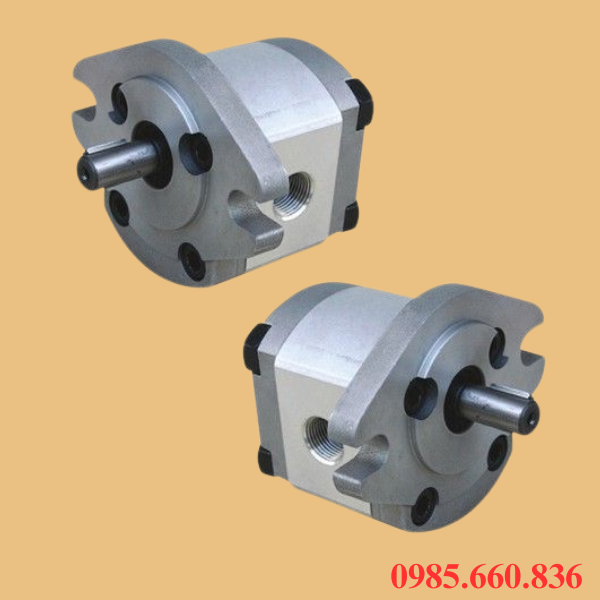

I. Giới thiệu chung về bơm bánh răng HGP 1AF 8R-X-2B-4B

Bơm bánh răng HGP 1AF 8R-X-2B-4B là một trong những dòng bơm thủy lực phổ biến hiện nay, thuộc nhóm bánh răng ăn khớp ngoài. Hoạt động dựa trên nguyên lý ăn khớp và quay của cặp bánh răng để hút chất lỏng từ thùng chứa rồi đẩy vào hệ thống với áp suất cao, lưu lượng ổn định. Cấu tạo đơn giản, kích thước gọn nhẹ nhưng vẫn đảm bảo hiệu suất làm việc, bơm được ứng dụng rộng rãi trong nhiều lĩnh vực máy ép thủy lực, máy công nghiệp, thiết bị nâng hạ, khai thác khoáng sản. Nổi bật là khả năng làm việc bền bỉ, tuổi thọ cao, ít hỏng, dễ bảo dưỡng và thay thế linh kiện. Phù hợp nhiều hệ thống khác nhau nhờ có sự linh hoạt trong thiết kế như hướng quay, kiểu trục và mặt bích lắp đặt. Nhờ ưu điểm nổi bật này nên bơm luôn được xem là giải pháp truyền động thủy lực kinh tế, tin cậy và được nhiều doanh nghiệp lựa chọn.

II. Thông số kỹ thuật bơm bánh răng HGP 1AF 8R-X-2B-4B

• Tên sản phẩm: Bơm bánh răng
• Model: HGP 1AF 8R-X-2B-4B
• Dung tích: 7.8 cm³/vòng
• Áp suất: 210 – 250 kgf/cm²
• Tốc độ quay: 600 – 3200 vòng/phút
• Kiểu trục: X – Trục thẳng, con, spline
• Mặt bích: 2 hoặc 4 bulong
• Cổng hút – xả: Mặt bích – ren
• Trọng lượng: 1.4kg
• Ứng dụng: Máy ép thủy lực, máy công nghiệp, khai thác khoáng sản
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Ưu, nhược điểm bơm bánh răng HGP 1AF 8R-X-2B-4B

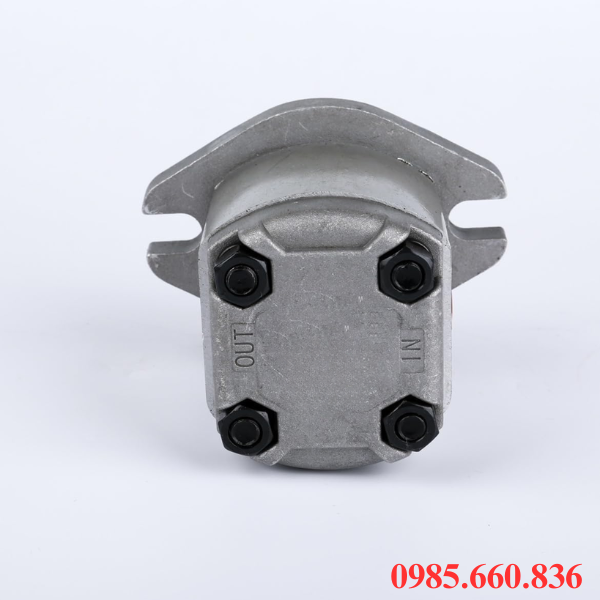

1. Ưu điểm bơm bánh răng HGP 1AF 8R-X-2B-4B

• Thiết kế nhỏ gọn, cấu tạo đơn giản bơm bánh răng HGP 1AF 8R-X-2B-4B dễ lắp đặt, tháo dỡ và bảo dưỡng, phù hợp cho nhiều không gian lắp đặt khác nhau.
• Hiệu suất làm việc ổn định, tạo lưu lượng đều, áp suất cao, đáp ứng tốt yêu cầu vận hành liên tục trong hệ thống thủy lực.
• Độ bền và tuổi thọ cao vì chất liệu cấu tạo chất lượng, gia công chính xác nên ít bị hư hỏng, vận hành bền bỉ ngay cả trong điều kiện khắc nghiệt.
• Chi phí bảo trì thấp, phụ kiện phổ biến, dễ dàng tìm kiếm để thay thế, không cần quá nhiều quy trình bảo dưỡng phức tạp.
• Tính linh hoạt cao, có nhiều sự lựa chọn về kiểu trục như trục thẳng, côn, spline, hướng quay và mặt bích giúp dễ tích hợp với nhiều loại máy móc.
• Giải pháp kinh tế nhờ giá thành hợp lý so với các dòng bơm thủy lực khác nhau như bơm piston, cánh gạt, nhưng vẫn đảm bảo được hiệu suất cần thiết.
• Khả năng chịu áp suất lớn, bơm làm việc tốt ở mức áp suất cao, đáp ứng nhu cầu trong các hệ thống thủy lực nặng.
• Hoạt động êm ái, độ rung thấp, giảm tiếng ồn khi vận hành, mang lại môi trường làm việc tốt, dễ chịu hơn.
• Ứng dụng đa dạng, sử dụng trong nhiều ngành nghề như công nghiệp, cơ khí, xây dựng, khai thác khoáng sản, luyện kim, máy ép thủy lực, thiết bị nâng hạ.

2. Nhược điểm bơm bánh răng HGP 1AF 8R-X-2B-4B

• Hiệu suất không quá cao so với bơm piston, cánh gạt, bơm bánh răng có hiệu suất thấp hơn, đặc biệt khi vận hành ở áp suất lớn trong thời gian dài.
• Độ chính xác điều chỉnh lưu lượng hạn chế, bơm chỉ tạo lưu lượng cố định theo số vòng quay, khó thay đổi linh hoạt khi cần điều chỉnh chính xác.
• Tiếng ồn tăng khi áp suất cao, dù vận hành êm ở tải trung bình nhưng ở áp suất lớn, tốc độ cap dễ phát sinh rung và ồn.
• Không phù hợp với chất lỏng đặc biệt, hoạt động tối ưu với dầu thủy lực thông thường, dùng cho chất lỏng có độ nhớt quá cao, quá thấp dễ hỏng.
• Giới hạn lưu lượng, thường chỉ đáp ứng cho hệ thống vừa và nhỏ, với nhu cầu công suất lớn, bơm piston phù hợp hơn.

IV. Cấu tạo, nguyên lý hoạt động bơm bánh răng HGP 1AF 8R-X-2B-4B

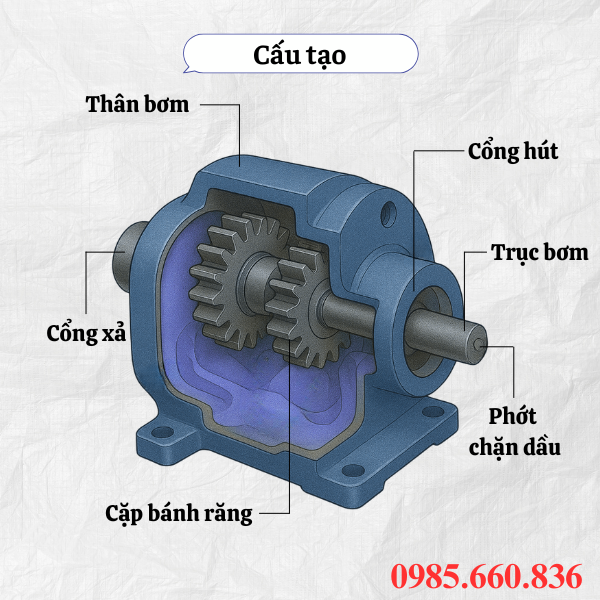

1. Cấu tạo bơm bánh răng HGP 1AF 8R-X-2B-4B

Thường được làm từ chất liệu cáu tạo là hợp kim nhôm, gang đúc thân bơm bánh răng HGP 1AF 8R-X-2B-4B có nhiệm vụ bao bọc toàn bộ chi tiết bộ phận bên trong, chịu được áp suất ớn, được bố tró cổng hút – xả để kết nối với hệ thống.

Bánh răng chủ đông – bị động là bộ phận quan trọng, bánh răng chủ động gắn với trục, nhận monnet từ động cơ và truyền lực cho bánh răng bị động, khi quay hai bánh răng cuốn dầu từ cổng hút vào khoang và thân, sau đó ép dầu ra cổng xả.

Trục bơm kết nối trực tiếp với nguồn động cơ điện, đốt, motor thủy lực, để truyền chuyển động quay cho bánh răng chủ động, có nhiều dạng trục khác nhau X – trục thẳng, Y – trục răng, Z – trục côn tùy vào nhu cầu lắp đặt.

Bạc lót ổ trục làm bằng chất liệu chống mài mòn, có độ cứng cao, giúp định vị và đỡ hai trục bánh răng, đảm bảo sự ăn khớp chính xác và quay trơn tru, đồng thời hạn chế ma sát, nâng cao tuổi thọ bơm.

Phớt chặn dầu được lắp ở khu vực trục bơm, có nhiệm vụ ngăn dầu rò rỉ ra ngoài, đồng thời giữ áp suất bên trong bơm luôn được ổn định trong suốt quá trình hoạt đọng, vận hành hệ thống.

Nắp bơm trước và sau được cố định ở các cụm chi tiết bên trong, giúp tăng độ kín khít, giảm thất thoát lưu lượng và hạn chế được hiện tượng rò rỉ dầu nội bộ hoặc ra ngoài môi trường.

Cổng hút được kết nối với thùng chứa dầu để đưa dầu vào khoang bơm, cổng xả là đưa dầu ra hệ thống thủy lực dưới áp suất cao, hai cổng hút – xả được thiết kế theo chuẩn ren hoặc mặt bích.

2. Nguyên lý hoạt động bơm bánh răng HGP 1AF 8R-X-2B-4B

Bơm bánh răng HGP 1AF 8R-X-2B-4B hoạt động dựa trên sự ăn khớp của cặp bánh răng chủ động và bị động để tạo ra dòng chảy dầu thủy lực. Khi trục kết nối với động cơ hoặc motor quay làm bánh răng chủ động quay theo, kéo theo bánh răng bị đông quay ngược chiều nhờ sự ăn khớp. Hai bánh răng tách nhau ở phía cổng hút, thể tích khoang tăng lên, hiện tượng chênh lệch áp suất được tạo ra, dầu thủy lực từ thùng chứa dẽ tự động được hút vào trong khoang hút của bơm. Dầu được giữ trong các khoảng trông giữa bánh răng và thành bơm, cặp bánh răng quay mang dầu từ phía cổng hút vòng theo chu vi thân bơm về phía cổng xả. Đặc biệt dầu không đi qua khe hở giữa hai bánh răng vì khe hở này được bánh răng ăn khớp khít chặt, ngăn chặn dòng chảy ngược. Khi bánh răng tiến gần nhau ở cổng xả, thể tích khoang răng giảm, dầu bị nén lại và ép ra ngoài cổng cả với áp suất cao, đưa vào hệ thống thủy lực để thực hiện công việc. Chu kỳ hút – dẫn – đẩy dầu được diễn ra liên tục khi bánh răng quay, nhờ vậy bơm cung cấp dòng dầu ổn định lưu lượng đều cho hệ thống.

V. Ứng dụng bơm bánh răng HGP 1AF 8R-X-2B-4B

Nhờ thiết kế nhỏ gọn, áp suất làm việc ổn định và độ bền cao, bơm bánh răng HGP 1AF 8R-X-2B-4B được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng.

• Cung cấp dầu thủy lực cho máy ép thủy lực, máy gia công kim loại, máy ép nhựa của hệ thống thủy lực công nghiệp để đảm bảo dòng dầu ổn dịnh giúp thiết bị vận hành trơn tru, chính xác.
• Lắp đặt trên xe nâng, máy xúc, máy ủi, xe lu, cần cẩu của máy móc xây dựng và cơ giới, bơm đóng vai trì là nguồn tạo áp suất để điều khiển các cơ cấu nâng hạ, di chuyển hoặc xoay.
• Ngành nông nghiệp được tích hợp trong máy cày, máy gặt đập liên hợp, máy kéo để hỗ trợ truyền động cho các thiết bị thủy lực phụ trợ như bên nâng, trục quay.
• Dùng trong hệ thống thủy lực của xe tải ben, xe chuyên dụng, tàu thủy cho ngành thiết bị vận tải, công nghiệp nặng, đảm bảo lực đẩy mạnh mẽ và hoạt động liên tục trong môi trường khắc nghiệt.
• Sử dụng để cung cấp áp suất cho máy ép gỗ, ép nhôm, máy dập kim loại, máy ép, sản suất vật liệu với yêu cầu bơm làm việc được ổn định, lưu lượng đều và chịu được tải nặng.
• Ngành dầu khí và hóa chất dùng để bơm, tuần hoàn dầu hoặc chất lỏng có độ nhớt trong hệ thống, được ưa chuộng nhờ khả năng vận hành bền bỉ và ít bị ảnh hưởng bởi chất lỏng có tạp chất nhỏ.

VI. Hướng dẫn lắp đặt và vận hành bơm bánh răng HGP 1AF 8R-X-2B-4B

Trước khi lắp đặt cần kiểm tra để đảm bảo bơm HGP 1AF 8R-X-2B-4B và các chi tiết khác không bị hư hại trong qáu trình vận chuyển, vệ sinh sạch đường ống, lọc dầu để loại bỏ bụi bẩn.

Đặt bơm ở vị trí ngang, chắc chắn, gần thùng dầu để giảm tổn thất, cổng hút được nối với ống hút đủ lớn, càng ngắn càng tốt, tránh lắp bơm cao hơn so với mực dầu để hạn chế xâm thực.

Dùng ống mềm thủy lực, ống thép chịu áp suất cao, đảm bảo kín khít, kiểm tra hướng cổng hút – xả có lắp đúng ký hiệu không, tránh uốn cong gấp khúc gây cản trở dòng chảy.

Lắp ghép trục bơm đồng tâm giữa trục và động cơ truyền động phải chính xác, sai lệch không vượt quá 0.1 mm, có thể dùng khớp nối đàn hồi để giảm sự rung động và bảo vệ bơm.

Trước khi khởi động cần đổ dầu vào thùng chứa, đảm bảo dầu sạch, đúng chủng loại, mồi dầu cho bơm nếu bơm mới hoặc thời gian dài chưa sử dụng, kiểm tra độ kín các mối nối, siết chặt bulong, khớp nối.

Khi vận hành nên khởi động động cơ ở tốc độ thấp để quan sát hoạt động của bơm, théo dõi áp suất, tiếng ồn để đảm bảo bơm luôn hoạt động trong dải thông số cho phép.

Trong quá trình sử dụng tránh để bơm chạy khô không có dầu, không vận hành vượt quá áp suất và tốc độ định mức, tránh gây hư hỏng bánh răng và phớt, thường xuyên kiểm tra nhiệt độ bơm, nếu quá nóng cần dừng máy để kiểm tra.

VII. Tiêu chí lựa chọn bơm bánh răng HGP 1AF 8R-X-2B-4B phù hợp hệ thống

Để bơm bánh răng HGP 1AF 8R-X-2B-4B hoạt động hiệu quả và phát huy tối đa, đảm bảo được tuổi thọ khi sử dụng, cần lưu ý những tiêu chí sau:

• Xác định lưu lượng dầu mà hệ thống yêu cầu, đáp ứng được nhu cầu cấp dầu liên tục, không quá lớn tránh lãng phí và không nhỏ làm hệ thống hoạt động yếu.
• Kiểm tra áp suất cần thiết của hệ thống, bơm bánh răng 1AF 8R thường có dải áp suất định mức, hệ thống yêu cầu cao cần chọn model phù hợp.
• Tốc độ bơm phải tương thích với động cơ hoặc motor thủy lực truyền động, tránh chọn tốc độ quá cao dẫn đến hiện tượng xâm thực.
• Tùy vào kiểu kết nối với động cơ mà chọn dạng trục phù hợp, trục thẳng dễ lắp, phổ biến, trục then hoa giúp tăng khả năng truyền moment, chống trượt, trục côn dùng cho kết nối yêu cầu độ chính xác cao.
• Kiểu mặt bích lắp đặt nên xem xét cấu hình hệ thống để chọn kiểu mặt bích gắn bơm cho phù hợp, giúp cố định chắc chắn và dễ bảo trì.
• Loại dầu thủy lực sử dụng cần chọn bơm tương thích với độ nhớt, tính chất dầu, môi trường làm việc có nhiệt độ cao, thấp thì nên tham khảo của nhà sản xuất.
• Điều kiện môi trường làm việc nên xem xét mức đô bụi bẩn, độ ẩm, nhiệt độ môi trường, nếu hệ thống làm việc liên tục hoặc điều kiện khắc nghiệt cần ưu tiên bơm có độ bền.
• Độ tin cậy và thương hiêu cung cấp cần chọn sản phẩ chính hãng, có nguồn gốc rõ ràng, ưu tiên chọn đơn vị cung cấp uy tín để được bảo hành và hôc trợ kỹ thuật đầy đủ.

VIII. Thuận Phát – Địa chỉ mua bơm bánh răng HGP 1AF 8R-X-2B-4B uy tín

Khi bạn muốn mua bơm bánh răng HGP 1AF 8R-X-2B-4B chính hãng, uy tín là sự lựa chọn tin tưởng của các hệ thống thủy lực thì có thể tìm hiểu về Thuận Phát. Chúng tôi chuyên cung cấ gioăng, phớt và phụ tùng thủy lực giúp kahchs hnaf có thể dễ dàng lựa chọn, tìm hiều và mua sản phẩm. Thuận Phát Valve phân phối đa dạng các loại thiết bị công nghiệp từ các nước phát triển như Hàn, Trung, Đài đảm bảo đầy đủ CO~CQ, bảo hành rõ ràng lên đến 12 tháng. Khi mua sản phẩm tại cửa hàng chúng tôi quý khách có thể kiểm tra nguồn gốc xuất xứ, thông số kỹ thuật, chính sách bảo hành, dịch vị sau bán. Đây chính là những yếu tố quan trọng để giúp đảm bảo hệ thống thủy lực vận hành ổn định, bền bỉ và tiết kiệm chi phí. Với đội ngũ kỹ thuật giàu kinh nghiệm, giúp quý khách đưa ra được sự lựa chọn phù hợp, hướng dẫn quy trình lắp đặt, vận hành, bảo dưỡng bảo trì. Còn chần chừ gì mà không liên hệ ngay chho chúng tôi qua Hotline 0985.660.836 để được hỗ trợ tư vấn, báo giá và lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng của hệ thống.

Tham khảo: Bơm bánh răng HGP 1AF 6R-X-2B-4B
