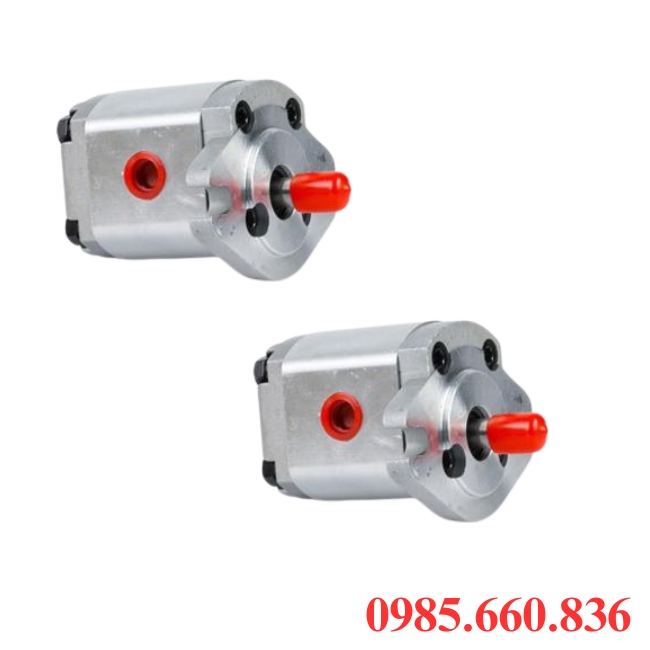

Bơm bánh răng HGP 14R-X-2B | D15.8, D17.46, D19.05

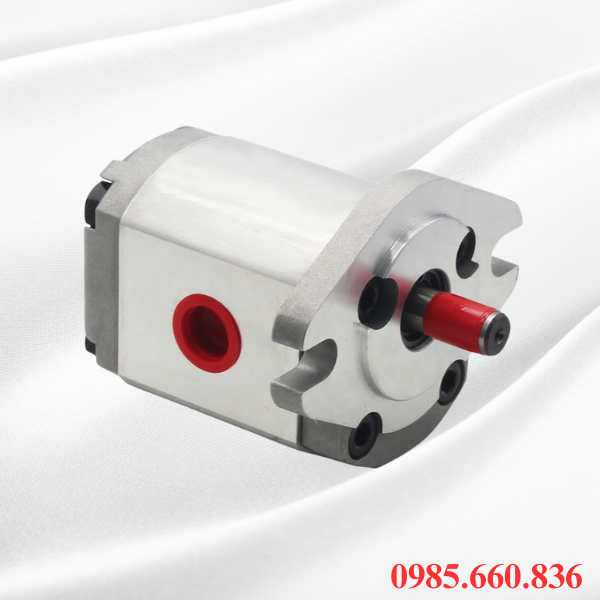

I. Tổng quan về bơm bánh răng HGP 14R-X-2B | D15.8, D17.46, D19.05

Bơm bánh răng HGP 14R-X-2B dòng bơm thủy lực chất lượng cao, thiết kế chuyên dụng cho các hệ thống công nghiệp đòi hỏi áp lực lớn và độ ổn định cao. Với đường kính trục D15.8, D17.46, D19.05 mang lại sự linh hoạt trong việc lắp đặt, đáp ứng đa dạng nhu cầu vận hành từ máy móc sản xuất, thiết bị xây dựng cho hệ thống cơ giới nặng. Nổi bật ở kết cấu nhỏ gọn nhưng bền bỉ với khả năng truyền tải công suất ổn định, chịu được điều kiện làm việc khác nghiệt trong thời gian dài. Công nghệ gia công chính xác, hanjc hế tối đa rò rỉ, giúp tăng hiệu suất truyền động và tiết kiệm năng lượng. Là sự lựa chọn tin cậy của nhiều doanh nghiệp, đa dạng ngành nghề như cơ khí, luyện kim, công nghiệp chế biến gỗ, nhựa, cao su, hệ thống nâng hạ và thủy lực di động.

II. Thông số kỹ thuật bơm bánh răng HGP 14R-X-2B

• Tên sản phẩm: Bơm bánh răng
• Model: HGP 14R-X-2B
• Đường kính trục: D15.8, D17.46, D19.05
• Dung tích: 14 cm³/vòng
• Áp suất: 210 – 250bar
• Tốc độ quay: 600 – 3000 vòng/phút
• Lưu lượng: 20 – 45 L/min
• Hiệu suất: ≥ 90%
• Nhiệt độ: -10 – 80 độ C
• Loại dầu: ISO VG32 – 46 – 68
• Ứng dụng: Cơ khí, luyện kim, công nghiệp chế biến gỗ, nhựa, cao su
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo, nguyên lý vận hành bơm bánh răng HGP 14R-X-2B

1. Cấu tạo bơm bánh răng HGP 14R-X-2B

Vỏ bơm bánh răng HGP 14R-X-2B bộ phận bao quanh toàn bộ cụm bánh răng và trục, cấu tạo từ hợp kim nhôm, gang chịu lực cap, độ bền cơ học tốt, hạn chế biến dạng, thiết kế chính xác, cố định vị trí của bánh răng.

Bánh răng chủ động nối với trục bơm, nhận moment từ động cơ, bánh răng bị động ăn khớp với bánh răng chủ động để hút và đẩy chất lỏng, làm từ thép hợp kim với độ chính xác cao trong gia công hạn chế rò rỉ, tăng hiệu suất thể tích.

Trục bơm được nối trục tiếp với bánh răng chủ động, kích thước đường kính D15.8, D17.46, D19.05 tùy vào từng loại máy móc, điều kiện lăp đặt, được tôi luyện chóng mài mòn, đảm bảo tuổi thọ dài.

Ổ bi, bạc đỡ có chức năng giảm ma sát trong quá trình quay của trục và bánh răng, giúp trục bơm vận hành êm ái, hạn chế rung, tăng độ chính xác khi truyền động.

Phớt làm kín giúp ngăn dầu thủy lực rò rỉ ra bên ngoài, duy trì áp suất ổn định bên trong bơm, đồng thời bảo vệ các chi tiết cơ khí khỏi bụi bẩn và tạp chất.

Nắp bơm được lắp ghép chắc chắn với thân, giúp giữ chặt cụm bánh răng, đồng thời thời hỗ trợ phân bố áp lực đều, tránh biến dạng trong quá trình vận hành.

Cửa hút được thiết kế để dầu dễ dàng đi vào buồng bơm, cửa xả đảy dầu ra ngoài với áp suất cao, phục vụ hệ thống thủy lực, hình dạng và kích thước được tối ưu để hạn chế tổn thất thủy lực, tăng hiệu suất dòng chảy.

Buồng bơm là khoảng trống nơi bánh răng quay để hút và nén chất lỏng, được gia công chính xác, đảm bảo khe hở tối thiểu, nâng cao hiêu suất và độ kín khít.

2. Nguyên lý vận hành bơm bánh răng HGP 14R-X-2B

Bơm bánh răng HGP 14R-X-2B hoạt động dựa trên chuyển động ăn khớp của hai bánh răng để tạo sự chênh lệch áp suất để hút và đẩy dầu đi qua hệ thống. Khi động cơ truyền động làm quay trục bơm, bánh răng chủ động quay, bánh răng bị động ăn khớp với bánh răng chủ động cùng quay. Tại cửa hút, khe hở giữa các răng bánh răng và vỏ bơm tạo thành khoảng trống, làm áp suất dầu thủy lực từ thùng chứa được hút vào buồng bơm. Bánh răng tiếp tục quay, dầu bị kẹp trong các khoang răng và thành vỏ bơm, dầu được vận chuyển quanh thành vỏ bơm, cấu tạo kín khít, giữ ổn định và không bị rò rỉ ngược. Bánh răng tiếp tục quay đến cửa xả, thể tích khoang chứa dầu giảm dần, dầu bị ép ra khỏi buồng bơm qua cửa xả, tạo thành dòng chảy áp suất cao cấp cho hệ thống thủy lực. Quá trình hút – vận chuyển – đẩy diễn ra liên tục theo từng vòng quay của bánh răng, giúp cung cấp lưu lượng dầu ổn định, áp suất cao, phù hợp cho nhiều loại máy móc và thiết bị công nghiệp.

IV. Ưu, nhược điểm bơm bánh răng HGP 14R-X-2B

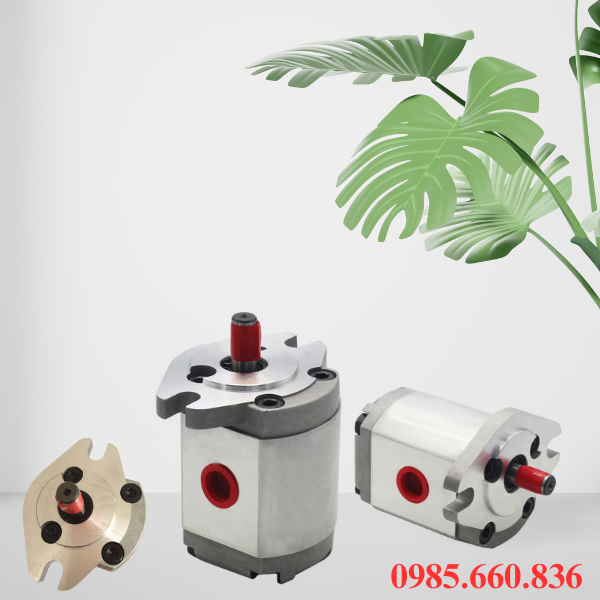

1. Ưu điểm bơm bánh răng HGP 14R-X-2B

Được nhiều doanh nghiệp tin dùng trong hệ thống thủy lực nhờ sở hữu hàng loạt ưu điểm vượt trội, nên bơm bánh răng HGP 14R-X-2B là lựa chọn tối ưu cho các hệ thống thủy lực yêu cầu hiệu năng cao, tuổi thọ và chi phí hợp lý.

• Thiết kế nhỏ gon, chắc chắn với cấu trúc dơn giản nhưng bền bỉ, dễ dnagf lắp đặt trong nhiều không gian máy móc khác nhau.
• Vận hành ổn định, hiệu suất cao để cung cấp lưu lượng dầu đều, hạn chế dao động, giúp hệ thống hoạt động trơn tru và chính xác.
• Khả năng chịu áp lực tốt, làm việc hiệu quả ở dải áp suất cao 210 – 250bar, thích hợp với cả thiết bị công nghiệp nặng.
• Đa dạng phiên bản trục D15.8, D17.46, D19.05 đáp ứng nhiều yêu cầu lắp đặt, tăng tính linh hoạt khi lựa chọn.
• Độ bền cao vì bánh răng và trục được cấu tạo từ thép hợp kim tôi cứng, hạn chế mài mòn, kéo dài tuổi thọ thiết bị.
• Tiết kiệm chi phí vận hành do hiệu suất thể tích lớn ≥ 90%, ít rò rỉ nội bộ, giảm hao tổn năng lượng.
• Dễ bảo dưỡng nhờ cấu tạo không quá phức tạp, việc kiểm tra, thay thế linh kiện nhanh chóng, không tốn nhiều chi phí.
• Khả năng thích nghi tốt hoạt động ổn định trong nhiều môi trường khác nhau, kể cả điều kiện tải trọng nặng hoặc làm việc liên tục.

2. Nhược điểm bơm bánh răng HGP 14R-X-2B

• Khả năng chịu bẩn kém vì bơm yêu cầu dầu thủy lực, ít tạp chất, nếu dầu bị nhiễm bẩn, cặn kim loại hoặc bụi gây mài mòn nhanh, giảm tuổi thọ.
• Lưu lượng khó điều chỉnh linh hoạt, phụ thuộc trực tiếp vào tốc độ quay trục, khó thay đổi nhanh, điều chỉnh mượt như bơm piston.
• Nguyên lý ăn khớp bánh răng, đặc biệt khi làm việc ở tốc độ lớn, bơm có thể phát ra tiếng ồn và rung động.
• Không phù hợp cho hệ thống yêu cầu chính xác cực cao, trong ứng dụng cần điều khiển lưu lượng thì bơm piston được ưu tiên hơn.

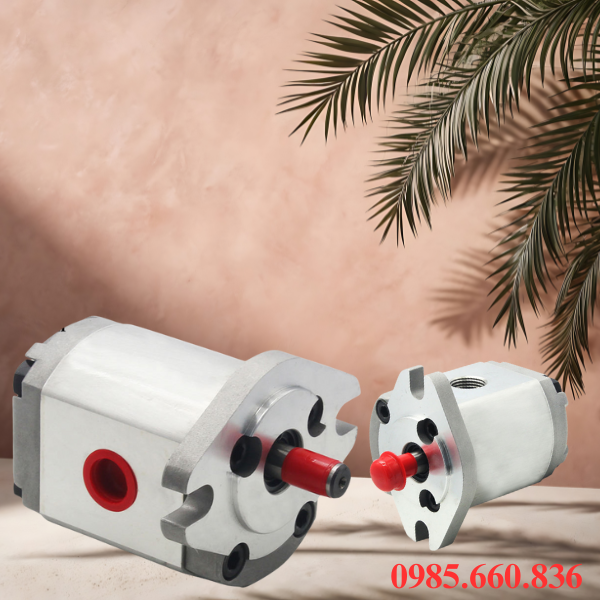

V. Ứng dụng bơm bánh răng HGP 14R-X-2B

Nhờ khả năng cung cấp lưu lượng dầu ổn định, áp suất cao, độ bền vượt trội, nên bơm bánh răng HGP 14R-X-2B được ứng dụng rộng rãi trong nhiều ngành công nghiệp.

• Sử dụng trong hệ thống máy ép, máy dập, máy cắt thủy lực, máy tiện CNC để cung cấp năng lượng cho xi lanh và cơ cấu điều khiển.
• Được lắp đặt trong máy xúc, xe nâng, cần cẩu, thiết bị khoan cọc nhồi và nhiều máy thi công khác, đảm bảo hoạt động mạnh mẽ và bền bỉ.
• Ứng dụng trong máy kéo, máy gặt đập liên hợp, máy cày và các thiết bị cơ giới nông nghiệp cần hệ thống thủy lực ổn định.
• Dùng trong máy ép nhựa, máy cán cao su, máy đùn nhựa, giúp duy trì áp lực thủy lực ổn định tromg quá trình sản xuất.
• Ứng dụng trong các thiết bị nâng hạ, ép thủy lực, máy cán thép nơi yêu cầu công suất lớn và độ bền cao.
• Ngành chế biến gỗ, lắp đặt trong máy ép gỗ, máy cắt gỗ công nghiệp, giúp tối ưu năng suất sản xuất.
• Sử dụng trong các thiết bị cơ giới, xe chuyên dụng, xe nâng hàng và để hỗ trợ di chuyển, nâng hạ an toàn.

VI. Quy trình bảo dưỡng, kéo dài tuổi thọ bơm bánh răng HGP 14R-X-2B

Để bơm bánh răng HGP 14R-X-2B vận hành ổn định, bền bỉ, đạt hiệu suất cao, người dùng cần tuân thủ quy trình bảo dưỡng định kỳ gồm các bước cơ bản sau:

• Sử dụng đúng loại dầu khuyến nghị tùy vào môi trường làm việc, thay dầu sau 1000 – 1500 giờ vận hành hoặc theo khuyến cáo nhà sản xuất, lọc sạch dầu trước khi đổ vào bể chứa để tránh bụi bẩn, cặn kim loại.
• Thường xuyên vệ sinh bộ lọc để đảm bảo dầu hoàn toàn sạch, thay lọc khi thấy dấu hiệu tắc nghẽn hoặc sau một thời gian sử dụng nhất định.
• Quan sát xem có hiện tượng rò rỉ dầu tại trục, đầu nối hay không, thay thế phớt làm kín khi bị mòn, chai cứng hoặc rạn nứt.
• Theo dõi áp suất và lưu lượng vận hành để đảm bảo bơm làm việc trong dải áp suất cho phép, nếu áp suất giảm bất thường, cần kiểm tra bánh răng, trục.
• Kiểm tra bánh răng và trục bơm sau thời gia dài vận hành, bánh răng có thể bị mòn hoặc sứt răng, trục cần được kiểm tra độ cong, mài mòn để kịp thời thay thế.
• Đảm bảo ổ bi hoạt động trơn tru, không bị khô dầu hay mài mòn, thay thế khi nghe tiếng ồn bất thường, hoặc có hiện tượng rung mạnh.
• Khởi động bơm từ tốc độ thấp rồi tăng dần, tránh chạy quá tải ngay từ đầu, không để bơm chạy khan, thiếu dầu vì dễ gây hỏng nghiêm trọng.

VII. Khả năng chịu áp lực và vận hành bơm bánh răng HGP 14R-X-2B trong điều kiện khắc nghiệt

Chịu áp lực cao, bơm bánh răng HGP 14R-X-2B vận hành trong dải áp suất 210 – 250bar đảm bảo cấp đủ năng lượng cho thiết bị, cấu tạo bánh răng và trục bằng thép hợp kim hạn chế biến dạng.

Vận hành ổn định trong thời gian dài nhờ vỏ bằng hợp kim nhôm, gang chịu lực, đảm bảo độ bền, hiệu suất thể tích cao giúp duy trì lưu lượng, hạn chế tình trạng nóng máy khi chạy liên tục.

Khả năng thích nghi với điều kiện khắc nghiệt nhờ hoạt động tốt trong môi trường nhiệt độ -10 – 80 độ C, duy trì hiệu suất ổn định trong môi trường bụi bẩn, tải trọng nặng.

Độ bền vượt trội nhờ các chi tiết chuyển động gia công chính xác, khe hở nhỏ, giảm mài mòn, ổ bi, bạc đỡ, phớt làm kín chịu mài mòn tốt giúp kéo dài tuổi thọ khi bơm làm việc liên tục.

VIII. Thuận Phát – Đơn vị cung cấp bơm bánh răng HGP 14R-X-2B

Thuận Phát một trong nhũng đơn vị uy tín chuyên cung cấp bơm bánh răng HGP 14R-X-2B chính hãng, đảm bảo chất lượng, đáp ứng đầy đủ nhu cầu của khách hàng. Với nhiều năm kinh nghiệm trong ngành thiết bị thủy lực chúng tôi cam kết mang đến cho khách hành những lợi ích tốt nhất. Tất cả các sản phẩm đều có nguồn gốc xuất xứ rõ ràng, đa dạng tùy chọn, chất lượng đảm bảo, tư vấn kỹ thuật chuyên nghiệp, dịch vụ hậu mãi chu đáo, giá cả cạnh tranh. Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng hỗ trợ quý khách đưa ra được sự lựa chọn sản phẩm phù hợp, bảo hành lên đến 12 tháng đầy đủ CO~CQ, tư vấn bảo dưỡng, bảo trì, lắp đặt vận hành chi tiết. Sự uy tín và kinh nghiệm lâu năm trong ngành Thuận Phát tự tin rằng luôn là đối tác đáng tin cậy để khách hàng lựa chọn khi cần mua sản phẩm bơm bánh răng. Chi tiết liên hệ qua số Hotline 0985.660.836 để được tư vấn, hỗ trợ, giải đáp thắc mắc và báo giá chi tiết sản phẩm sớm nhất.
