Van bướm inox Châu Âu

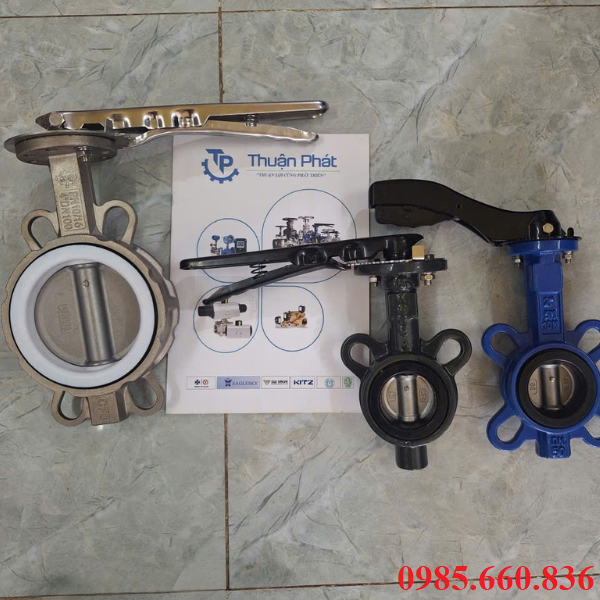

I. Khái niệm về van bướm inox Châu Âu

Van bướm inox Châu Âu là dòng van được cấu tạo từ chất liệu théo không gỉ với tiêu chuẩn Châu Âu. Được sử dụng để đón mở hoặc điều tiết dòng chảy trong hệ thống đường ống, hoạt động dựa trên nguyên lý xoay đĩa hay hay còn gọi là cánh bướm quanh trục để kiểm soát lưu lượng đi qua hệ thống đường ống. Với chất liệu inox nên van có khả năng chống ăn mòn, chịu được áp lực và nhiệt độ cao, đảm bảo an toàn vệ sinh trong các môi trường yêu cầu sự khắt khe như thực phẩm, đồ uống, dược phẩm, hóa chất. Thiết kế gọn nhẹ, vận hành linh hoạt, tuổi thọ cao nên van ngày càng tở thành sự lựa chọn phổ biến trong nhiều ngành công nghiệp, ứng dụng khác nhau.

II. Thông số kỹ thuật van bướm inox Châu Âu

• Tên sản phẩm: Van bướm
• Kích thước: DN50 – DN1200
• Chất liệu: Inox 304/316
• Gioăng làm kín: EPDM, NBR, PTFE, Viton
• Kiểu kết nối: Wafer, lug, lắp bích
• Áp suất: PN10 – PN25
• Nhiệt độ: -20 – 200 độ C
• Kiểu vận hành: Tay quay, tay gạt, điều khiển điện, khí nén
• Tiêu chuẩn: DIN, BS, JIS, ANSI
• Ứng dụng: Dược phẩm, đồ uống, thực phẩm, hóa chất
• Xuất xứ: Châu Âu
• Bảo hành: 12 tháng

> Xem thêm: Van bướm

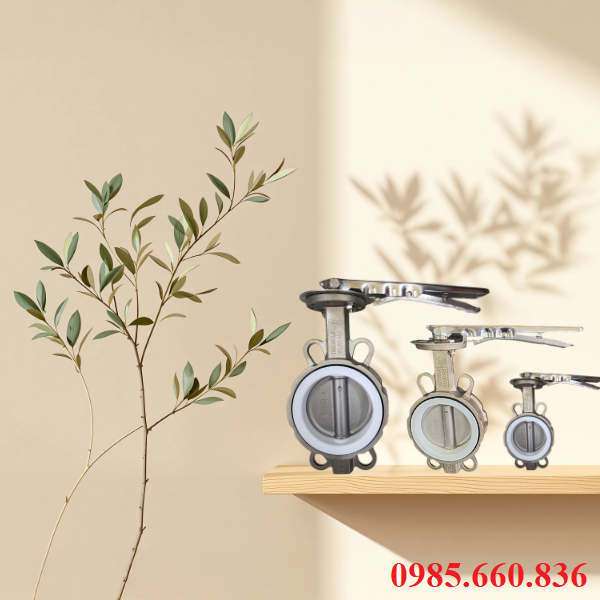

III. Ưu, nhược điểm của van bướm inox Châu Âu

1. Ưu điểm van bướm inox Châu Âu

Với khả năng chống ăn mòn vượt trội vì thân và đĩa van bướm inox Châu Âu làm bằng inox 304/316 giúp van chịu được môi trường axit, kiền, háo chất, nước biển. Phù hợp với ngành hóa chất, dược phẩm, thực phẩm, môi trường mà gang và thép thường không đáp ứng được.

Thiết kế gọn nhẹ, dễ lắp đặt vì có cấu trcus đơn giản, trọng lượng nhẹ hơn van bi cùng kích cỡ, dễ lắp ở những không gian hạn chế, giảm chi phí vận chuyển và thi công.

Vận hành linh hoạt với đa dạng kiểu vận hành như tay quay, tay gạt, bộ điều khiển điện, khí nén giúp người sử dụng dễ dàng lựa chọn theo nhu cầu, đĩa van xoay góc 90 độ giúp đống mở van nhanh, tiết kiệm thời gian vận hành.

Tuổi thọ cao, ít bảo trì vì chất liệu inox và gioăng được làm từ sản phẩm chất lượng cao giúp van hoạt động bền bỉ, chịu áp lực và nhiệt độ ổn định, ít bị ăn mòn hay hư hỏng, giảm chi phí bảo dưỡng.

Đa dạng ứng dụng phù hợp cho nhiều loại môi trường làm việc nhưu nước sạch, nước thải, hóa chất, hơi nóng, thực phẩm, dầu khí, có thể sử dụng trong cả hệ thống công nghiệp nặng lẫn dân dụng.

2. Nhược điểm van bướm inox Châu Âu

• Chi phí đầu tư cao so với các dòng van bướm gang hoặc nhựa thì dòng inox có giá cao hơn vì đây là dòng chất liệu cao và công nghệ sản xuất đạt tiêu chuẩn Châu Âu.
• Không phù hợp cho môi trường chất rắn hoặc nhiều rác vì đĩa van dạng xoay nên nếu dòng chảy có cặn bẩn, rác hoặc vật liệu dạng hạt rắn van dễ có tình trạng bị kẹt.
• Hạn chế về kích thước bởi quá lớn thì sẽ gây nặng và khó vận hành thủ công, cần dùng đến bộ truyền động là điện hoặc khí nén.

IV. Cấu tạo và nguyên lý hoạt động van bướm inox Châu Âu

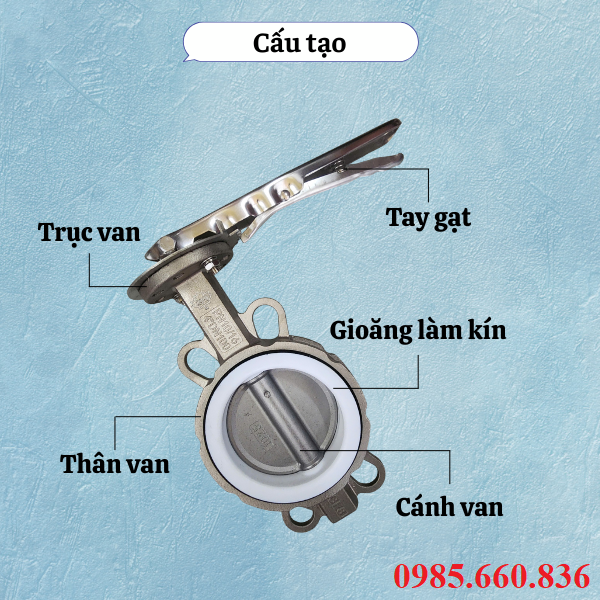

1. Cấu tạo van bướm inox Châu Âu

Có thiết kế đơn giản nhưng lại được cấu tạo chuẩn theo công nghệ Châu Âu nên van bướm inox Châu Âu gồm các bộ phận chính là thân van, cánh van, trục van, gioăng làm kín và bộ điều khiển.

Thân van bộ phận chính của van bao bọc các chi tiết bên trong, định hình và kết nối với đường ống, thường làm bằng chất liệu inox 304, 316 chịu ăn mòn áp lực, nhiệt độ cao, đa dạng kiểu kết nối như wafer, mặt bích, lug.

Đĩa van dạng cánh bướm bộ phận chính để kiểm soát dòng chảy, xoay quanh trục để đóng mở van, chất liệu inox chống ăn mòn hóa chất, thích hợp với nhiều môi trường. Với thiết kế mỏng gọn giúp van giảm lực vận hành, đảm bảo dòng chảy luôn được ổn định.

Trục van bộ phận kết nối đĩa van với phần điều khiển giúp truyền lực xoay từ bộ truyền động đến đĩa van, chất liệu inox cứng chống mài mòn, biến dạng, một số trục có gioăng làm kín tại vị trí xuyên tâm qua thân hạn chế rò rỉ.

Gioăng làm kín để tạo độ kín giữa đĩa và thân van, đảm bảo không có tình trạng rò rỉ khi van được đóng hoàn toàn. Chất iệu cao cấp như PTFE, NBR, EPDM, Viton tùy thuộc vào môi trường làm việc, có thể tháo rời để bảo trì hoặc thay mới.

Bộ điều khiển có thể là tay quay, tay gạt, bộ điều khiển điện hoặc khí nén giúp điều tiết đóng mở để vận hành van, giúp việc điều khiển nhanh chóng, chính xác và an toàn hơn.

2. Nguyên lý hoạt động van bướm inox Châu Âu

Van bướm inox Châu Âu hoạt động dựa trên cơ chế đĩa van xoay quanh trục để điều tiết hoặc năn dòng chảy lưu thông trong đường ống. Khi người điều khiển xoay tay quay, tay gạt và bộ điều khiển điện hoặc khí nén xoay trục một góc 90 độ đĩa van sẽ xoay theo. Nếu đĩa van vuống góc với dòng chảy lúc này van được đóng hoàn toàn dòng lưu chất ngăn lại không cho phép lưu thông qua hệ thống. Đĩa van song song với dòng chảy tức là van được mở hoàn toàn cho phép dòng chảy lưu thông qua hệ thống. Đĩa van cũng có thể tùy chinh các góc trung gian để có thể kiểm soát lưu lượng theo nhu cầu. Việc vận hành nhanh chóng giúp van có tuổi thọ cao dễ tích hợp với hệ thống tự động hóa khi sử dụng điều khiển điện hoặc khí nén.

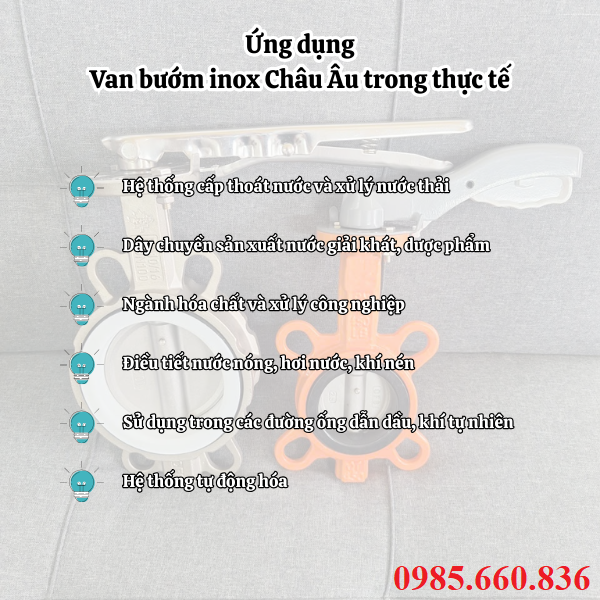

V. Ứng dụng van bướm inox Châu Âu trong thực tế

Là sự lựa chọn lý tưởng cho nhiều hệ thống công nghiệp nhờ khả năng chịu sự ăn mòn, nhiệt độ và áp lực cao, dễ vận hành và bảo trì vậy nên van bướm inox Châu Âu được ứng dụng đa dạng với nhiều hệ thống khác nhau.

Hệ thống cấp thoát nước và xử lý nước thải giúp điều tiết dòng chảy và đóng mở ống tại trạm bơm, hệ thống lọc, hồ chứa, hạn chế sự rò rỉ, duy trì áp lực và lưu lượng ổn định, tăng hiệu quả vận hành.

Sử dụng trong dây chuyền sản xuất nước giải khát, sữa, đồ uống, dược phẩm vì chất liệu inox và gioăng an toàn vệ sinh giúp van không gây ô nhiễm, đáp ứng đủ tiêu chuẩn.

Ngành hóa chất và xử lý công nghiệp được sử dụng trong môi trường axitm dung dịch hóa chất ăn mòn, lắp đặt tại bồn chứa, đường ống dẫn hóa chất, dây chuyền xử lý hóa chất.

Điều tiết nước nóng, hơi nước, khí nén trong các tòa nhà, nhà máy, hệ thống sưởi, làm mát, đóng mở nhanh chóng, đảm bảo an toàn, ổn định trong hệ thống cấp cứu và phòng cháy chữa cháy.

Sử dụng trong các đường ống dẫn dầu, khí tự nhiên, hơi công nghiệp, đảm bảo van vận hành bền bỉ trong môi trường áp lực cao, nhiệt độ biến động và môi trường khắc nghiệt.

Hệ thống tự động hóa vậy nên van bướm có thể kết hợp với bộ truyền động điện hoặc khí nén để sử dụng với những hệ thống hiện đại. Đóng mở và điều chỉnh lưu lượng từu xa, tiết kiệm nhân công, nâng cao hiệu quả quản lý.

VI. Phân loại van bướm inox Châu Âu theo phương thức vận hành

1. Van bướm inox tay gạt

• Kích thước: DN50 – DN200
• Chất liệu: Inox 304/316
• Gioăng làm kín: EPDM, NBR, PTFE
• Kiểu kết nối: Wafer, lug
• Áp suất: PN10 – PN16
• Nhiệt độ: -20 – 120 độ C
• Kiểu vận hành: Tay gạt

2. Van bướm inox tay quay

• Kích thước: DN150 – DN600
• Chất liệu: Inox 304/316
• Gioăng làm kín: EPDM, PTFE, Viton
• Kiểu kết nối: Wafer, lug, mặt bích
• Áp suất: PN10 – PN25
• Nhiệt độ: -20 – 150 độ C
• Kiểu vận hành: Tay quay vô lăng

3. Van bướm inox điều khiển khí nén

• Kích thước: DN50 – DN1200
• Chất liệu: Inox 304/316
• Gioăng làm kín: EPDM, PTFE, Viton
• Kiểu kết nối: Wafer, lug, mặt bích
• Áp suất: PN10 – PN25
• Nhiệt độ: -20 – 200 độ C
• Kiểu vận hành: Bộ điều khiển khí nén
• Tiêu chuẩn: ISO5211

4. Van bướm inox điều khiển điện

• Kích thước: DN50 – DN1200
• Chất liệu: Inox 304/316
• Gioăng làm kín: EPDM, PTFE, Viton
• Áp suất: PN10 – PN25
• Nhiệt độ: -20 – 200 độ C
• Kiểu vận hành: Bộ điều khiể điện
• Điện áp: 24V, 220V, 380V

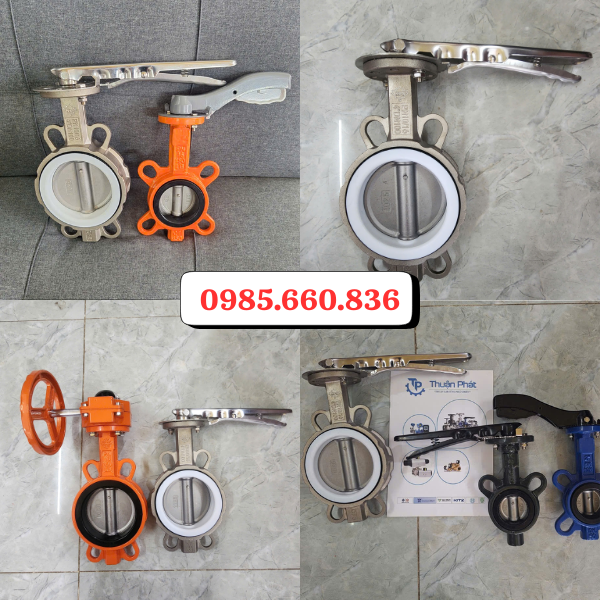

VII. Lắp đặt và bảo trì van bướm inox Châu Âu đúng cách

Để đảm bảo van bướm inox Châu Âu được hoạt động ổn định, bền bỉ và an toàn, việc lắp đặt và bảo trì đúng cách là một điều rất quan trọng để van có tuổi thọ cao và bền.

Trước khi lắp cần kiểm tra van để đảm bảo không có tình trạng nứt, gỉ sét, đĩa van vận hành tốt. Lắp van đúng chiều dòng chảy, sử dụng bulong và mặt bích đúng tiêu chuẩn, siết đều van.

Đối với kiểu điêu khiển tay quay hay bộ truyền động cần bảo đảm được không gian đủ để vận hành và bảo trì, tránh lắp van ở vị trí chịu rung mạnh hoặc tắc động cơ học trực tiếp làm ảnh hưởng đến van.

Vận hành van đối với dòng tay gạt thì cần đóng mở nhẹ nhàng, không xoay quá lực, tránh làm hỏng gioăng, trục. Dòng điều khiển điện và khí nén nên kiểm tra áp suất khí, điện áp và tín hiệu điều khiển trước khi vận hành, mở van từ từ khi áp lực dòng chảy lớn tránh sốc áp.

Kiểm tra định kỳ gioăng làm kín và đĩa van, thay thế nếu mòn hoặc hư hỏng, vệ sinh van, trong những hệ thống thực phẩm, dược phẩm, hóa chất, bôi trơn van nếu cần thiết, kiểm tra bộ truyền động khí nén, điện dây dẫn và kết nối nhằm đảm bảo vận hành ổn định.

Một số lưu ý an toàn khi sử dụng là ngắt dòng chảy và xả áp trước khi bảo trì, đeo thiết bị bảo hộ khi thao tác trên hệ thống có áp lực hoặc hóa chất, không sử dụng van quá áp lực hoặc nhiệt độ cho phép.

VIII. Mua van bướm inox Châu Âu chính hãng, ưu đãi tại Thuận Phát

Thuận Phát – Đơn vị uy tín chuyên cung cấp các dòng van bướm inox Châu Âu chính hãng, đảm bảo chất lượng theo tiêu chuẩn quốc tế. Tại Thuận Phát, quý khách có thể dễ dàng lựa chọn đa dạng các dòng như tay quay, tay gạt, điều khiển điện, khí nén. Khi mua hàng tại công ty chúng tôi, quý khách luôn được đảm bảo rằng tất cả các sản phảm đều là chính hãng 100%, nguồn gốc xuất xứ rõ ràng, đầy đủ CO~CQ, chế độ bảo hành lên đến 12 tháng, dịch vụ hỗ trợ tận tâm – nhiệt tình – chu đáo, giá cả cạnh tranh, công khai, minh bạch. Với đội ngũ giàu kinh nghiệm luôn sẵn sàng hỗ trợ, tư vấn lắp đặt bảo trì và bảo dưỡng van theo đúng chính sách, đảm bảo quyền lợi tối đa cho khách hàng. Thuận Phát Valve cam kết luôn sẵn sàng đồng hành cùng quý khách trên mọi hành trình, mang đến những giải pháp tối ưu, sản phẩm chất lượng cao và dịch vụ chuyên nghiệp. Liên hệ ngay cho chúng tôi qua Hotline 0985.660.836 để được hỗ trợ tư vấn, báo giá và lựa chọn sản phẩm phù hợp với hệ thống nhất.
