Van bướm gang tay gạt KSPM

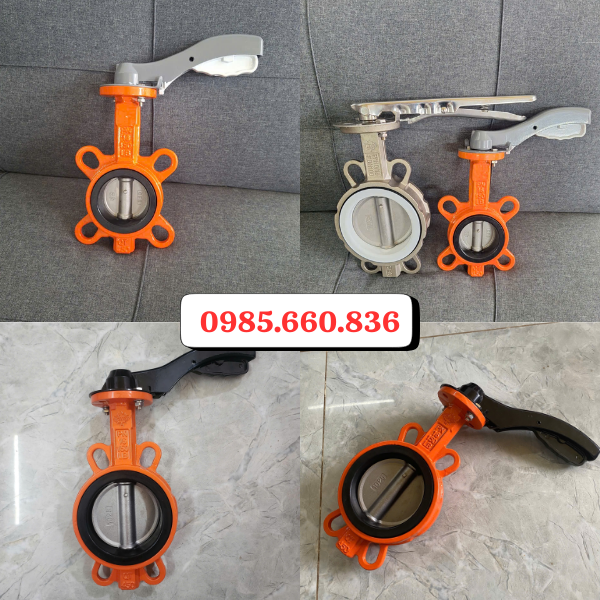

I. Thế nào là van bướm gang tay gạt KSPM?

Van bươm gang tay gạt KSPM dòng van công nghiệp được thiết kế với thân van bằng chất liệu gang và bộ điều khiển tay gạt. Van hoạt động theo cơ chế đóng mở bằng cách xoay đĩa van hay con gọi là cánh bướm quanh trục cố định, giúp điều tiết đóng ở dòng chảy lưu thông trong hệ thống. Với thiết kế nhỏ gọn, dễ lắp đặt trong không gian hẹp, bộ phận điều khiển có phần khóa giúp giữ van ở trạng thái đóng mở an toàn. Mặt bích tiêu chuẩn, dễ kết nối với nhiều đường ống khác nhau nên thường được ứng dụng cho hệ thống nước, xử lý nước thải, ngành công nghiệp nhẹ. Với chất liệu gang nên van có khả năng chịu áp lực tốt và tuổi thọ cao khi được hoạt động trong môi trường không bị ăn mòn nhiều.

II. Thông số kỹ thuật van bướm gang tay gạt KSPM

• Tên sản phẩm: Van bướm gang tay gạt
• Kích thước: DN50 – DN300
• Chất liệu thân: Gang cầu, gang xám
• Chất liệu đĩa: Inox 304, gang cầu, nhôm mạ
• Chất liệu gioăng: EPDM, NBR
• Áp suất: PN10, PN16
• Nhiệt độ: -10 – 120 độ C
• Kiểu vận hành: Tay gạt
• Tiêu chuẩn kết nối: Mặt bích
• Ứng dụng: Nước sạch, nước thải, khí nén, dầu,…
• Thương hiệu: KSPM
• Xuất xứ: Canada, Châu Âu
• Bảo hành: 12 tháng

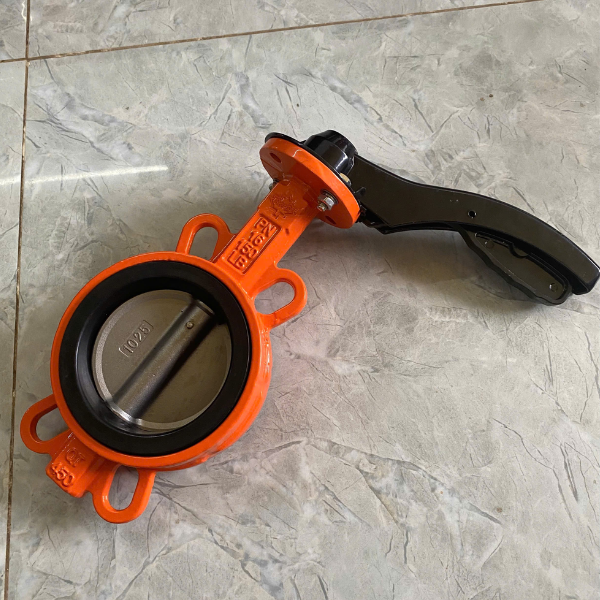

III. Hình ảnh van bướm gang tay gạt KSPM

IV. Cấu tạo và nguyên lý hoạt động van bướm gang tay gạt KSPM

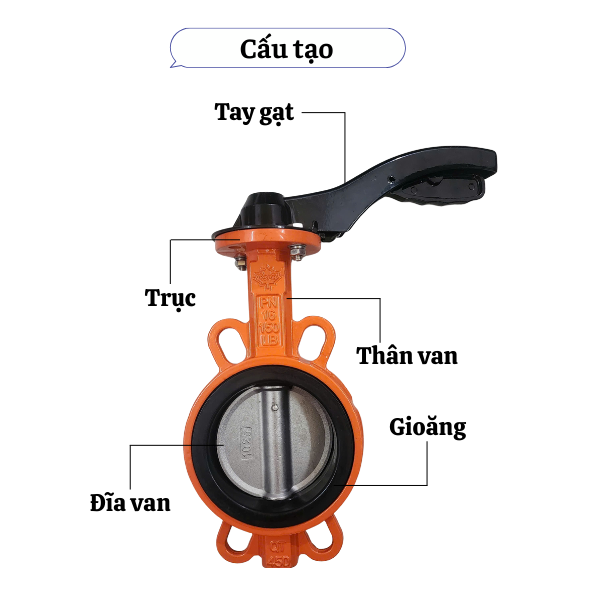

1. Cấu tạo van bướm gang tay gạt KSPM

Thân van bộ phận chính của van thường được cấu tạo từ chất liệu như gang cầu, gang xám, thân được gia công để kết nối trực tiếp với mặt bích của đường ống theo tiêu chuẩn.

Đĩa van với hình dạng cánh bướm, bộ phận giúp đóng mở để cho phép dòng chảy đi qua, chất liệu cấu tạo thường là inox, gang hoặc nhôm làm tăng độ bền và khả năng chống ăn mòn.

Trục van bộ phận truyền lực từ tay gạt xuống đĩa van giúp đĩa van xoay quanh trục, chất liệu cấu tạo được làm từ thép không gỉ hoặc thép mạ kẽm.

Gioăng làm kín để đảm bảo độ kín khít giữa đĩa van và thân van khi ở trạng thái đóng, chất liệu thường là EPDM, NBR tùy theo môi trường làm việc là nươc, dầu hay hóa chất.

Tay gạt bộ phận điều khiển bằng tay, giúp người vận hành van bướm tay gạt gang KSPM đóng mở van đơn giản, phần tay gạt có thể tích hợp thêm cơ cấu khóa vị trí để cố định đĩa van ở nhiều mức độ mở khác nhau.

2. Nguyên lý hoạt động van bướm gang tay gạt KSPM

Van bướm gang tay gạt KSPM hoạt động dựa trên cơ chế xoay của đĩa van quanh trục cố định để điều tiết dòng chảy lưu thông trong hệ thống đường ống. Khi xoay tay gạt trục chuyển động truyền lực làm đĩa van xoay theo góc 90 độ. Trạng thái mở, đĩa van nằm song song với dòng chảy cho phép dòng chảy lưu thông qua, ngược lại khi tay gạt xoay để đóng van, lúc này đĩa van quay về vị trí vuong góc với dòng chảy, ép sát vào gioăng ngăn không cho dòng chảy đi qua. Với cơ chế vận hành bằng tay dễ sử dụng điều khiển, đơn giản, không cần điện hay khí nén, phù hợp với hệ thống đường ống nhỏ và vừa.

> Xem thêm: Van bướm

V. Ứng dụng van bướm gang tay gạt KSPM

Sử dụng rộng rĩa trong nhiều lĩnh vực nhờ vào thiết kế đơn giản, vận hành dễ dàng, chi phí hợp lý nên van bướm tay gạt KSPM được ứng dụng phổ biến trong lĩnh vực như:

• Hệ thống cấp thoát nước dân dụng và công nghiệp, van được sử dụng để đóng mở điều tiết dòng chảy trong hệ thống đường ống dẫn nước sạch, nước thải, nước sinh hoạt của nhà máy, khu dân cư, khu đô thị.
• Ngành xử lý nước và môi trường được ứng dụng tại các trạm xử lý nước thải, nước ngầm, nước nhiễm mặn, nhờ khả năng đóng mở nhanh, độ bền cao.
• Hệ thống phòng cháy chữa cháy van thường được lắp tại vị trí khống chế dòng nước trong hệ thống phòng cháy chữa cháy nhờ đóng mở thao tác đóng mở linh hoạt, kịp thời .
• Ngành hệ thống điều hòa không khí và thông gió được dùng để kiểm soát lưu lượng không khí hoặc nước trong hệ thống làm mát, sưởi, cấp gió của tòa nhà, nhà xưởng.
• Ngành công nghiệp thực phẩm, hóa chất nhẹ, dược phẩm ứng dụng vào hệ thống vận chuyển dung dịch không ăn mòn mạnh, vật liệu cấu tạo gioăng và đĩa van cũng phải phù hợp.
• Các hệ thống tưới tiêu, cấp nước công nghiệp nhờ độ bền cao và dễ vạn hành nên van bướm gang được ứng dụng nhiều trong các hệ thống tưới tiêu tự động, kênh dẫn nước, hồ chứa.

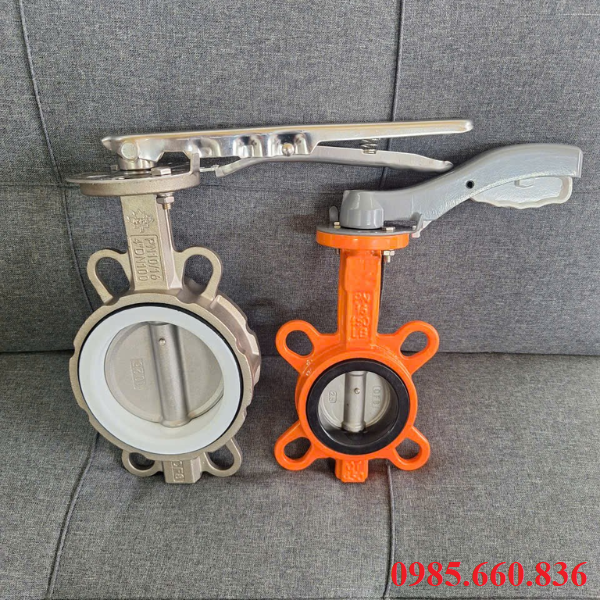

VI. Ưu điểm và hạn chế của van bướm gang tay gạt KSPM

1. Ưu điểm van bướm gang tay gạt KSPM

Với thiết kế nhỏ gọn, dễ vận hành bằng việc sử dụng tay gạt nên van bướm gang tay gạt có thao tác nhanh chóng, dễ dàng mà không cần sử dụng thêm những thiết bị khác để hỗ trợ.

Chi phí đầu tư thấp so với mọt số dòng van điều khiển bằng điện và khí nén, van bướm tay gạt có giá thành rẻ hơn, tiết kiệm chi phí đầu tư ban đầu cho hệ thống.

Đóng mở nhanh chóng bằng cách cỉ cần tác động lực lên tay gạt, xoay 1 góc 90 độ là van có thể đóng mở hoàn toàn, thuận lợi cho những tình huống cần xử lý nhanh.

Khả năng điều tiết dòng chảy nhờ tay gạt có cơ cấu khóa định vị cho phép giữ van ở nhiều góc khác nhau giúp việc điều chỉnh được lưu lượng dòng chảy theo nhu cầu sử dụng.

Thân được làm từ gang cầu hoặc gang xám có khả năng chịu áp lực tốt, đĩa van được mạ hoặc làm từ inox giúp chống ăn mòn, tăng tuổi thọ của sản phẩm.

Sử dụng được trong nhiều môi trường làm việc khác nhau như nước sạch, nước thải, khí nén, dầu nhẹ và một số dung dịch hóa chất nhẹ tùy vào vật liệu gioăng và đĩa van.

Dễ bảo trì, thay thế linh kiện khi bị hỏng bởi van được thiết kế không quá phức tạp, nên việc kiểm tra bảo trì và thay thế các bộ phận như gioăng, trục và tay gạt được thực hiện một cách nhanh chóng giúp tiết kiệm thời gian, chi phí.

2. Hạn chế van bướm gang tay gạt KSPM

• Không phù hợp với những hệ thống tự động hóa do van vận hành bằng tay, không tích hợp hệ thống điều khiển từ xa.
• Đối với các kích thước lớn lực vặn tay gạt để đóng và mở van khá lớn, đòi hỏi sức người nhiều hơn, giảm hiệu quả vận hành.
• Khi van ở trạng thái mở hoàn toàn, đĩa van chiếm một phần không gian trong đường ống gây cản trở cho dòng chảy, làm tổn thất áp suất.
• Hạn chế môi trường ăn mòn mạnh, nhiệt độ cao bởi chất liệu gang và gioăng thông thường không thíc hợp hóa chất ăn mòn mạnh, nhiệt độ vượt quá giới hạn đẫn đến van bị rò rỉ, hỏng.
• Trong hệ thống áp lực cao và yêu cầu độ kín tuyệt đối van có thể không đảm bảo kín hoàn toàn so với các dòng van bi hay van cổng.

VII. Hướng dẫn lắp đặt van bướm gang tay gạt KSPM đúng cách

Để đảm bảo van bướm gang tay gạt KSPM hoạt động ổn định, tuổi thọ bền, không bị rò rỉ hay hư hỏng thì việc lắp đặt đúng kỹ thuật là việc quan trọng trong suốt quá trình vận hành.

Trước khi lắp đặt cần kiểm tra van và phụ kiện đảm bảo không có tình trạng nứt, vỡ, làm sạch đường ống tránh tình trạng rỉ sét, bụi bẩn bám vào bề mặt tiếp xúc giữa van và đường ống, xác định đúng chiều lắp của van.

Để lắp van hoàn chỉnh cần hoàn thiện những bước sau:

• Đặt van vào đúng vị trí giữa hai mặt bích của đường ống.
• Căn chỉnh sao cho lỗ để bắt bu lông trùng với mặt bích.
• Đưa bulong qua các lỗ của mặt bích, siết đều tay nhưng không được siết quá chặt.
• Thao tác mở van ở trạng thái mở một phần để tránh đĩa van bị ép vào ống.
• Lần lượt siết chặt các bulong theo phương đối xứng để đảm bảo lực vặn đều tránh tình trạng thân van bị biến dạng.
• Sau khi xiết xong các bulong, vận hành van để chạy thử, gạt tay gạt kiểm tra hành trình đóng mở xem đĩa van có bị cọ hay vướng không.
• Sau khi lắp đặt xong tiến hành kiểm tra áp lực bằng nước hoặc khí để phát hiện tình trạng rò rỉ, vận hành tay gạt ở nhiều vị trí khác nhau, xác định chắc chắn đĩa van hoạt động trơn tru không có tình trạng bị kẹt.

VIII. Địa chỉ mua van bướm gang tay gạt KSPM chính hãnh, giá tốt

Bạn đang tìm nơi cung cấp sản phẩm van bướm gang tay gạt KSPM chính hãng, chất lượng cao với mức giá cạnh tranh ưu đãi, dịch vụ hậu thuận, bảo hành uy tín thì Thuận Phát là một lựa chọn đáng tin cậy để sử dụng sản phẩm. Vật tư công nghiệp Thuận Phát chuyên cung cấp các dòng van công nghiệp, thiêt bị thủy lực, khí nén chính hãng với đa dạng nguồn gốc xuất xứ, kích thước, chất liệu, đây đủ CO~CQ, bảo hành lên đến 12 tháng. Tư vấn kỹ thuật miễn phí, tận tâm nhiệt tình và chu đáo, luôn đặt cái tâm vào sản phẩm để gửi đến khách hàng những dòng van chất lượng, uy tín. Chúng tôi hỗ trợ giao hàng toàn quốc, hướng dẫn lắp đặt, tư vấn bảo trì bảo dưỡng, cung cấp các phụ kiện đi kèm chính hãng. Để nhận được báo giá chi tiết về sản phảm van bướm gang, quý khách vui lòng liên hệ trực tiếp qua Hotline 0985.660.836 sẽ có các bạn chuyên viên hỗ trợ tư vấn lựa chọn sản phẩm phù hợp và báo giá van chi tiết.
