Van bi điều khiển khí nén KSPM | Canada Châu Âu

I. Giới thiệu van bi điều khiển khí nén KSPM

Van bi điều khiển khí nén KSPM dòng van công nghiệp cao cấp được thiết kế để đóng mở và điều tiết dòng chảy lưu thông qua hệ thống đường ống thông qua hệ thống khí nén. Là một trong những nhà sản xuất uy tín với những sản phẩm chất lượng cao, độ bền vượt trội, KSPM – thương hiệu đến từ Canada với tiêu chuẩn quốc tế Châu Âu. Van phù hợp với nhiều môi trường như nước, dầu, khí nén, hơi nóng, các loại hóa chất sử dụng trong công nghiệp. Sản phẩm là sự kết hợp giữa bi van và bộ truyền động khí nén mang lại hiệu quả cao, thường được ứng dụng trong hệ thống cấp thoát nước, nhà máy xử lý nước thải, dây chuyền sản xuất thực phẩm, dược phẩm, hóa chất,…

II. Thông số kỹ thuật van bi điều khiển khí nén KSPM Canada Châu Âu

• Tên sản phẩm: Van bi điều khiển khí nén
• Kích thước: DN15 – DN200
• Chất liệu thân: Inox 304, 316, thép carbon, gang
• Chất liệu bi : Inox 304, 316, mạ crom
• Chất liệu gioăng: PTFR, Teflon, Viton
• Áp suất: PN10 – PN40
• Nhiệt độ: -20 – 180 độ C
• Kiểu kết nối: Lắp ren, lắp bích
• Kiểu van: Van bi 2 ngã, 3 ngã
• Kiểu điều khiển: Tác động đơn, kép
• Tiêu chuẩn: ISO 5211, ATEX, CE
• Ứng dụng: Hệ thống cấp thoát nước, dược phẩm, hóa chất
• Thương hiệu: KSPM
• Xuất xứ: Châu Âu, Canada
• Bảo hành: 12 tháng

> Xem thêm: Van điều khiển khí nén

III. Cấu tạo, nguyên lý hoạt động van bi điều khiển khí nén KSPM

1. Cấu tạo van bi điều khiển khí nén KSPM

Van bi điện KSPM được cấu tạo từu các bộ phận: Thân van, bi van, trục van, gioăng làm kín và thiết bị truyền động khí nén. Mỗi một bộ phận đều có chức năng điều chỉnh và cho phép dòng chảy đi qua, van bi có hiều dạng như van bi 2 ngã, 3 ngã,…dễ lắp đặt và sử dụng.

Thân van cấu tạo từ chất liệu inox 304, 316, gang, nhựa,…nên chịu được tác động của nhiều dòng chảy khác nhau như nước, nước thải, hóa chất tùy thuộc vào từng môi trường, hệ thống mà lựa chọn chất liệu van phù hợp.

Bi van là dạng hình viên bi được khoét rỗng xuyên qua tâm, với khả năng xoay được góc 90 độ để điều khiển đóng mở van. Bi van được làm từ những chất liệu cao cấp như thép, inox với yêu cầu chống oxy hóa, chống chịu tốt, chịu nhiệt tốt bởi đây là bộ phận tiếp xúc trực tiếp với lưu chất.

Trục van bộ phận kết nối giữa bi van với bộ điều khiển khí nén và nhận áp lớn khi điều khiển bi van xoay, chất liệu của trục tương tự như bi van cũng được cấu tạo từ thép, inox.

Gioăng làm kín thiết bị đệm giữa đĩa và thân với chức năng làm kín bi van, giúp giảm tình trạng tiếng ồn, vận hành êm ái không bị rung lắc, gioăng được làm từ các chất liệu có độ đàn hồi cao như PTFE, Teflon, cao su NBR.

Bộ truyền động khí nén hay còn gọi là bộ điều khiển khí nén, bộ phận dùng để điều khiển van đóng và mở ban qua áp lực từ hệ thống khí nén. Được cấu tạo nhưu xilanh, phần pittong trong được bắt với trục và gắn trưc viếp vào trục van bi để truyền monment xoắn để đóng mở van. Bộ điều khiển gồm các bộ phận như thân dạng hình chữ nhật, piston, trục chuyền, gioăng làm kín, bulong, ốc vít, dạng tác động đơn còn có thêm bộ phận lò xo, bộ truyền động có 2 loại là truyền động tác động đơn và kép.

2. Nguyên lý hoạt động van bi điều khiển khí nén KSPM

Van bi điều khiển khí nén KSPM hoạt động dựa trên bộ điều khiển khí nén với hai dạng là tác động đơn và kép. Bộ truyền động tác động đơn chỉ cần cấp một lần khí, tác động, thường sử dụng cho các van hay đóng mở. Van đang ở trạng thái đóng hoặc mở nên khi có áp lực từ hệ thống khí nén sẽ làm van mở ra và đóng lại đi ngược hoàn toàn với trạng thái bình thường. Khi van ngừng cấp khí, lò xo trong bộ truyền động giúp pittong trả về vị trí ban đầu. Đối với bộ truyền động tác động kép là kiểu cấp khí 2 lần, lần cấp khí đầu tiên giúp van mở hoặc đóng, khi ngừng cấp ở trạng thái nào van sẽ ở trạng thái đấy, cấp khí lần 2 van ở trạng thái ban đầu như lúc chưa cấp khí.

IV. Top những dòng van bi điều khiển khí nén KSPM bán chạy hiện nay

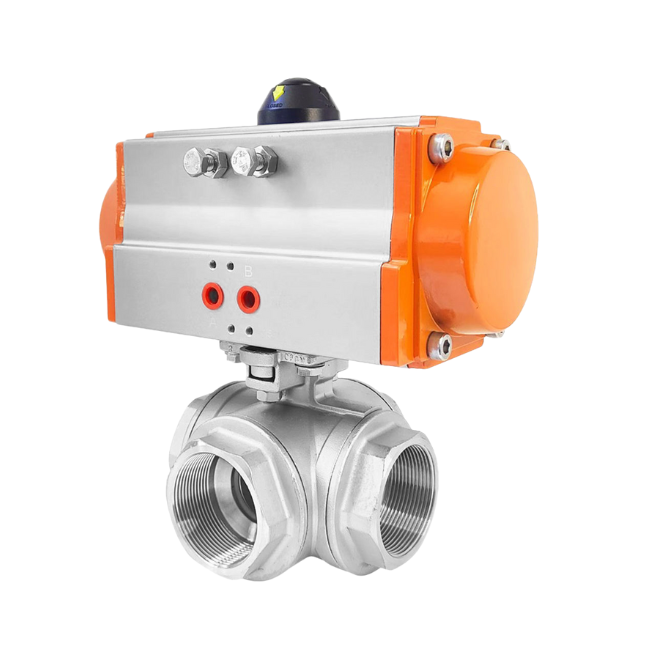

1. Van bi 3 ngã điều khiển khí nén KSPM

2. Van bi điều khiển khí nén KSPM tuyến tính

3. Van bi điều khiển khí nén KSPM tác động đơn

4. Van bi điều khiển khí nén KSPM inox

5. Van bi điều khiển khí nén KSPM nhựa

6. Van bi điều khiển khí nén KSPM lắp ren

7. Van bi điều khiển khí nén KSPM lắp bích

V. Chức năng của van bi điều khiển khí nén KSPM trong sản xuất

• Trong hệ thống máy khí nén, máy bơm van bi điều khiển khí nén KSPM thường được sử dụng để điều chỉnh luồng khí nén, đảm bảo áp suất, luồng khí chính xác theo yêu cầu sản xuất.
• Đảm bảo van hoạt động ổn định và an toàn cho các thiết bị máy móc trong quá trình sản xuất thực phẩm để điều chỉnh áp suất.
• Van có khả năng chuyển đổi hướng của luồng khí nén từ vị trí này sang vị trí khác, định hình các thiết bị và hệ thống để thực hiện nhiệm vụ đối với quy trình đóng gói sản phẩm.
• Giúp bảo vệ an toàn các thiết bị của hệ thống, ngăn chặn những sự cố hoặc một số tình xuống xấu xảy ra đột xuất.
• Sự kết hợp giữa van bi và bộ truyền động khí nén điều khiển tự động giúp van tiết kiệm năng lượng trong quá trình sản xuất thực phẩm, hạn chế dư thừa vật liệu trong quá trình vận hành.

VI. Ưu, nhược điểm van bi điều khiển khí nén KSPM

1. Ưu điểm van bi điều khiển khí nén KSPM

Tốc độ đóng mở nhanh, chính xác nhờ van bi điều khiển khí nén KSPM sử dụng bộ truyền động khí nén, đóng mở nhanh trong 1 – 2 giây phù hợp với những hệ thống phản ứng nhanh, điều khiển kiểu ON/OFF hoặc tuyến tính.

Hoạt động ổn định trong nhiều môi trường như ẩm ướt, bụi bẩn, hóa chất ăn mòn nhờ vào cấu tạo bằng những chất liệu cao cấp inox, PTFE,…vận hành được ở nhiệt độ cao và áp suất lớn.

Đa dạng mẫu mã có thể lựa chọn theo nhu cầu sử dụng như dòng van bi 2 ngã, 3 ngã, nhựa, inox, lắp bích, nối ren,…phù hợp với nhiều hệ thống từ dân dụng đến công nghiệp nặng.

Thiết kế hiện đại chuẩn kết nối, dễ lắp đặt, có thể kết nối được với những hệ thống điều khiển tự động, tín hiệu điều khiển từ xa.

Vận hành an toàn, tiết kiệm chi phí bởi van không sử dụng nguồn điện nên an toàn trong những môi trường dễ bị cháy nổ, chi phí thấp hơn so với dòng van điện, ít hư hỏng.

Nguồn gốc xuất xứ rõ ràng, đạt tiêu chuẩn Châu Âu nhờ van được sản xuất theo công nghệ Canada và tiêu chuẩn Châu Âu quốc gia phát triển về nền công nghiệp hiện đại.

2. Nhược điểm van bi điều khiển khí nén KSPM

• Không phù hợp cho những nơi có không gian chật hẹp bởi van có bộ truyền động khí lén lớn nên cần những nơi có không gian lắp đặt rộng, thoáng.
• Khó kiểm soát tốc độ chính xác nếu như không sử dụng bộ định vị để điều tiết lưu lượng chính xác.
• Trong quá trình đóng mở nhanh, khí én khi xả có thể gây ra tiếng ồn nhẹ, đặc biệt đối với những môi trường yêu cầu sự yên tĩnh.

VII. Báo giá, bảng giá van bi điều khiển khí nén KSPM chính hãng

Hiện nay van bi điều khiển khí nén KSPM đang được phân phối trực chính hãng tại Thuận Phát Valve với giá cạnh tranh tùy vao một số yếu tố như kích thước, chất liệu, nguồn gốc xuất xứ, kiểu điều khiển. Chúng tôi cam kết tất cả các sản phẩm van bi khí nén đều có nguồn gốc xuất xứ rõ ràng, đầy đủ chứng nhận CO~CQ, bảo hành lên đến 12 tháng, hỗ trợ tư vấn kỹ thuật nhiệt tình, chu đáo. Để nhận được báo giá chi tiết cho sản phẩm van, quý khách hàng vui lòng liên hệ cho Thuận Phát qua số điện thoại Hotline 0985.660.836 để gặp các bạn tổng đài hỗ trợ tư vấn báo giá chi tiết sản phẩm. Hoặc quý khách có thể tham khảo bảng giá dưới đây:
